ТПП/1 и ТПР/1

Вернуться назад

Предприятием выпускаются со следующими номинальными статическими характеристиками (НСХ) преобразования по ГОСТ Р8.585-2001:

- ТПП(S),(R) с термоэлектродами ПлТ/ПР-10 (13) по ГОСТ;

- ТПР (В) с термоэлектродами ПР-6/ПР-30 по ГОСТ 10821-2007.

Бескорпусные термопары типа ТПП обладают достаточной устойчивостью в окислительной среде до 1300°С, однако водород, сера, углеродосодержащие газы и  металлические примеси (свинец, цинк, медь, железо), а также  фосфор, кремний и мышьяк приводит к изменению ее НСХ и ухудшению механических свойств. Бескорпусные термопары типа ТПР с интервалом рабочих температур до 1600°С, имеет несколько меньшую по сравнению с ТПП термо-ЭДС и более вы- сокую стойкость к охрупчиванию. Их не рекомендуется применять в восстановительных средах при температуре свыше 1200°С.

Бескорпусные термопары выпускаются с керамическими изоляторами в виде бус (гибкие) ТПП/1-0679-01Б и ТПР/1-0679-01Б и в виде сплошной двухканальной изолирующей соломки ТПП/1-0679-01С (СО) и ТПР/1-0679-01С (СО). Последние в основном используются как сменные термовставки для термопар с защитными чехлами. Применение сплошной (без разрывов) керамической соломки повышает надежность и стабильность термопар за счет уменьшения загрязнений и исключения пере- носа родия с одного термоэлектрода на другой.

Срок эксплуатации преобразователя термоэлектрического зависит от диаметра электродов, воздействующей на них температуры объекта, качественного состава защитной арматуры и химического состава измеряемой среды.  Так как стоимость платиновых электродов значительная, а распределение температуры контролируемой среды по длине термопары изменяется (обычно нелинейно) от максимальной у рабочего конца до комнатной у головки, предприятием выпускаются термопары с переменным сечением по длине.

В обозначении таких термопар указываются диаметр и длина термоэлектродов. Например, бескорпусная термопара с НСХ ТПП(S) монтажной длиной L=1000мм с керамическим изолятором в виде сплошной двухканальной соломки из Альсинта длиной L=1000мми термоэлектродами ПлТ диаметром 0,5мм и Пр-10 диаметром 0,4мм на длине 300мм с электродами диаметром 0,2мм на остальной длине будет иметь обозначение при заказе ТПП/1-0679-01C (s) 0,5/0,4х300+0,2/0,2х700.

Реальная длина платиновых электродов бескорпусных термопар больше монтажной длины L на ве- личину L1 необходимую для подключения электродов к вторичным приборам или клеммной колодке термопары, длина выводов L1 составляет для термопар с изоляторами в виде бус 20 мм, при L=40-1000 мм и L1=50 мм при L>1000 мм и L1=100 мм для термопар с изолятором в виде соломки.

Для повышения надежности работы термопар бескорпусные термопары помещают в один или два керамических чехла, которые защищают её от агрессивной высокотемпературной среды.

Конструктивные исполнения и основные характеристики термоэлектрических преобразователей (ТУ 4211-059-12150638-2005).

Номинальные статические характеристики (НСХ) преобразования по ГОСТ Р8.585-2001
Тип ТП НСХ Класс допуска
ТПП ПП(S) 2
  ПП(R) 2
ТПР ПР(В) 2, 3

Диаметры термоэлектродов постоянного сечения по длине, мм:

- ТПП – ПлТ/ПР10(13) – 0,35/0,35; 0,4/0,4; 0,5/0,4; 0,5/0,5;

- ТПР – ПР6/ПР30 – 0,35/0,35; 0,4/0,4; 0,5/0,5;

Рабочий диапазон измеряемых температур, °С:

- для ТП с НСХ ПП(R, S) – от 300 до 1300;

- для ТП с НСХ ПР(В) – от 600 до 1600.

Номинальная температура длительного применения, °С:

- для ТП с НСХ ПП(R, S) – 1100;

- для ТП с НСХ ПР(В) – 1300.

Материал наружных керамических чехлов – Aльсинт 99,7, КЕR 530, SIC 70.

Материал внутренних чехлов и соломки – Альсинт 99,7.

Материал наружной защитной трубы – сталь 12Х18Н10Т, 10Х23Н18 и 15Х25Т, ХН45Ю.

Термопреобразователи ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679МП, ТПР/1-0679МП имеют поверх внутреннего керамического чехла наконечник платинородиевого сплава ПР10.

Головка – из алюминиевого сплава с лакокрасочным покрытием.

Корпусные термопреобразователи должны иметь степень защиты от воздействия пыли и воды со стороны головки – IP54 по ГОСТ 14254-96, остальные – IP00.

Термопреобразователи ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК, ТПР/1-0679МК многозонные. Количество изолированных рабочих спаев – до трех.

Преобразователи термоэлектрические выпускаются в следующих конструктивных исполниниях:

- ТПП/1-0679-01Б, ТПР/1-0679-01Б – бескорпусные термопреобразователи, термоэлектроды которых изолированы керамическими бусами;

- ТПП/1-0679-01С (СО), ТПР/1-0679-01С (СО) – бескорпусные термопреобразователи, термоэлектроды которых изолированы сплошной керамической соломкой. Индекс СО вместо индекса С обозначает заделку выводов термопары аналогично образцовым термопарам;

- ТПП/1-0679, ТПР/1-0679 – корпусные термопреобразователи, состоящие из бескорпусных термопреобразователей в сплошной керамической соломке, помещенных в один или два керамических чехла, соединенных с металлической головкой стальной защитной трубой (патент на полезную модель №57514 от 29 мая 2006г);

- ТПП/1-0679П, ТПР/1-0679П – корпусные термопреобразователи, конец керамического чехла которых армирован платинородиевым наконечником ПР10 (патент на полезную модель №57515 от 29 мая 2006г);

- ТПП/1-0679Г, ТПР/1-0679Г – корпусные термопреобразователи с герметичной заделкой внутреннего керамического чехла и термоэлектродов в головке, предназначенной для установки под оболочкой с газовой средой при наружном условном давлении до 0,3 МПа;

- ТПП/1-0679МП, ТПР/1-0679МП – корпусные многозонные термопреобразователи с платинородиевым наконечником ПР10. Количество рабочих спаев – до трех;

- ТПП/1-0679МК, ТПР/1-0679МК – корпусные многозонные термопреобразователи с двойным керамическим чехлом. Количество рабочих спаев – до трех;

- ТПП/1-0679ГИ, ТПР/1-0679ГИ – корпусные термопреобразователи, предназначенные для установки под оболочкой с газовой агрессивной средой при наружном условном давлении до 0,3 МПа, в которых внутренняя защита термоэлектродов от агрессивных сред обеспечивается подачей во внутреннюю полость инертного газа под избыточным давлением.

При заказе и при записи преобразователей термоэлектрических (термопреобразователей) в технической документации необходимо указать:

- тип термопреобразователя (ТПП/1-0679-01Б, ТПР/1-0679-01Б, ТПП/1-0679-01С, ТПР/1-0679-01С, ТПП/1-0679-01СО, ТПР/1-0679-01СО, ТПП/1-0679, ТПР/1-0679, ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679Г, ТПР/1-0679Г, ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК, ТПР/1-0679МК, ТПП/1-0679ГИ, ТПР/1-0679ГИ);

- НСХ преобразования по ГОСТ Р8.585 (S или R только для ТПП);

- длину монтажной части защитной арматуры L для корпусных термопреобразователей (длину термопары с индексом СО) и через дробь рабочую длину наружного керамического чехла Lраб. (соломки для термопары с индексом СО), мм;

- длину L термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов для бескорпусных ТП, через дробь – длину L1 свободных выводов термоэлектродов без керамических бус, мм;

- диаметры термоэлектродов, мм:

- ТПП – ПлТ/ПР10(13) – 0,35/0,35; 0,4/0,4; 0,5/0,4; 0,5/0,5;

- ТПР – ПР6/ПР30 – 0,35/0,35; 0,4/0,4; 0,5/0,5;

- термопара с индексом СО – 0,4/0,4; 0,5/0,5.

- класс допуска по ГОСТ Р 8.585-2001:

- ТПП – 2;

- ТПР – 2 или 3.

- обозначение настоящих технических условий.

При заказе корпусных ТП, дополнительно указываются требуемые размеры и марка материала керамических чехлов и наружной трубы. Дополнительную информацию по размерам корпусных деталей и маркам материалов в обозначении ТП при записи в технической документации допускается не указывать.

Монтаж и эксплуатацию преобразователей термоэлектрических производить согласно прилагаемой инструкции.

Внимание! Категорически запрещается погружать керамический чехол в расплав стекла или металла или вводить его в разогретую печь с установившейся высокой температурой воздуха под оболочкой. Температуру в печи с установленным ТП следует поднимать или понижать со скоростью, не превышающей 100°С/час для газонепроницаемых чехлов и не превышающей 250-300°С/ час для газопроницаемых чехлов. При оперативной установке термопреобразователя в высокотемпературную зону измерения для предохранения керамического чехла от разрушения термоударом рекомендуется перед установкой предварительно нагреть керамический чехол до температуры не менее 800°С в муфельной печи при скорости нагрева не более 100°С/час после чего медленно ввести преобразователь термоэлектрический в высокотемпературную зону измерения.

Термоэлектрический преобразователь ТПП/1-0679-01Б, ТПР/1-0679-01Б

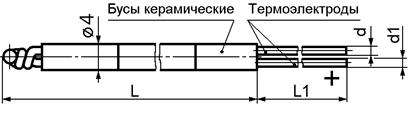

Рисунок 1 – Термопреобразователи ТПП/1-0679-01Б, ТПР/1-0679-01Б

Размеры, мм Диаметры термоэлектродов (d/d1), мм
L L1 ТПП/1-0679-01Б ТПР/1-0679-01Б
40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 20 0,4/0,4;

0,5/0,4;

0,5/0,5

0,4/0,4;

0,5/0,5

1250, 1600, 2000, 2500, 3150, 4000 , 4500, 5000, 5600, 6300, 7100, 50
Термоэлектрический преобразователь ТПП/1-0679-01Б, ТПР/1-0679-01Б

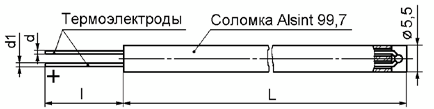

Рисунок 2 – Термопреобразователи ТПП/1-0679-01С, ТПР/1-0679-01С

Таблица 2
Тип ТП Размеры, мм
L l d/d1
ТПП/1-0679-01Б 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 100 0,4/0,4;











0,5/0,4; 0,5/0,5

ТПР/1-0679-01Б 0,4/0,4; 0,5/0,5
Рисунок 3 – Термопреобразователи ТПП/1-0679-01СО, ТПР/1-0679-01СО

Рисунок 3 – Термопреобразователи ТПП/1-0679-01СО, ТПР/1-0679-01СО

Тип ТП L, мм Lраб, мм dч, мм d/d1, мм
ТПП/1-0679-01СО ТПР/1-0679-01СО 1000, 1250, 1600 500 4,0; 5,5 0,4/0,4;











0,5/0,5

1250, 1600 750



Рисунок 4 . Преобразователи термоэлектрические ТПП(ТПР)/1-0679

Рисунок 4 . Преобразователи термоэлектрические ТПП(ТПР)/1-0679



Рисунок 5. Преобразователи термоэлектрические ТПП(ТПР)/1-0679П

Рисунок 5. Преобразователи термоэлектрические ТПП(ТПР)/1-0679П

Рисунок 6. Преобразователи термоэлектрические ТПП(ТПР)/1-0679Г

Рисунок 6. Преобразователи термоэлектрические ТПП(ТПР)/1-0679Г

Рисунок 7. Преобразователи термоэлектрические ТПП(ТПР)/1-0679МП

Рисунок 7. Преобразователи термоэлектрические ТПП(ТПР)/1-0679МП

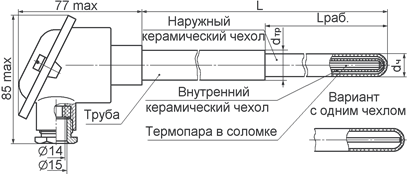

Рисунок 8. Преобразователи термоэлектрические ТПП(ТПР)/1-0679МК

Рисунок 8. Преобразователи термоэлектрические ТПП(ТПР)/1-0679МК

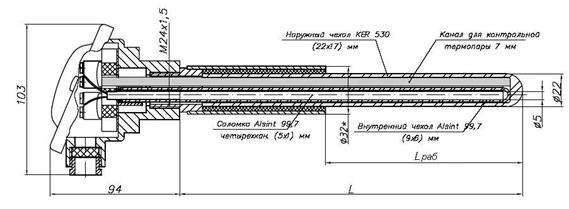

Рисунок 9. Преобразователи термоэлектрические ТПП/1-0679 с контрольным каналом S=7мм

Рисунок 9. Преобразователи термоэлектрические ТПП/1-0679 с контрольным каналом S=7мм

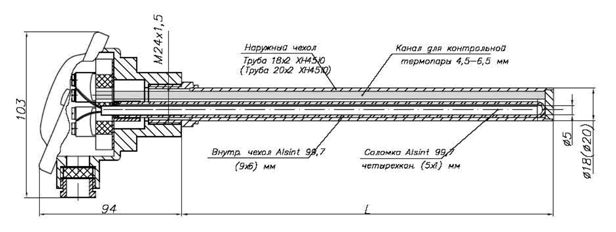

Рисунок 10. Преобразователи термоэлектрические ТПП/1-0679 с контрольным каналом S=4,5-6,5мм

Рисунок 10. Преобразователи термоэлектрические ТПП/1-0679 с контрольным каналом S=4,5-6,5мм

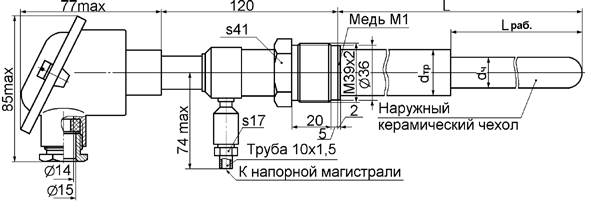

Рисунок 11. Преобразователи термоэлектрические ТПП(ТПР/1-0679ГИ

Рисунок 11. Преобразователи термоэлектрические ТПП(ТПР/1-0679ГИ

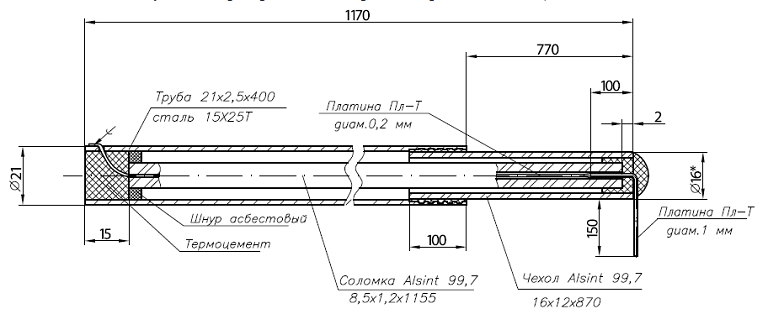

Рисунок 12. Штанга уровнемера стекломассы

Рисунок 12. Штанга уровнемера стекломассы
