Г-В ШТВ-Тр, ШТВ-БК; РПВ-8-10, РПВ-10-12, РПВ-12-14

Вернуться назад

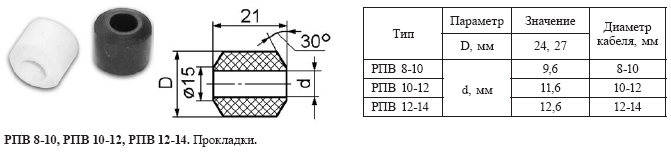

Прокладки изготавливаются из ИРП 1347 ТУ 38.1051082-86 или ИРП-1266 ТУ 38.005.1166-87.

При записи в технической документации и при заказе необходимо указать:

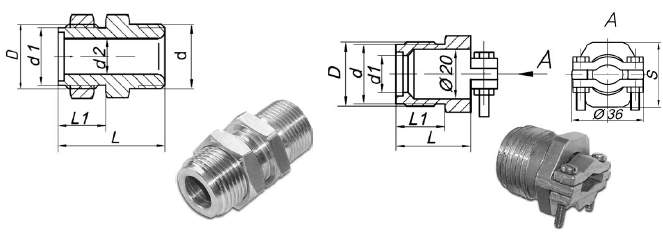

- тип штуцера (ШТВ-Тр; ШТВ-БК);

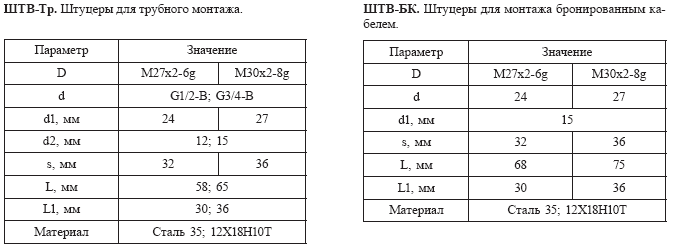

- номинальный диаметр резьбы со стороны уплотнения (М27х2; М30х2);

- обозначение присоединительной резьбы (G1/2; G3/4) – только для штуцеров ШТВ-Тр;

- диаметр проходного отверстия d2 (12, 15 мм);

- длину штуцера L (58; 65; 68; 75 мм);

- длину вворачиваемой резьбовой части L1 (30; 36 мм);

- материал штуцера (Ст 35; 12Х18Н10Т).

Пример записи штуцера: «Штуцер ШТВ-Тр-М27-G3/4-15-65-30-12Х18Н10Т».
