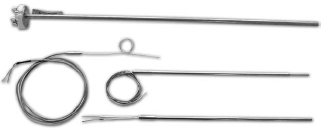

Кабельная термопара применяется для измерения температуры в технологических процессах различных отраслей промышленности, как самостоятельно, так и в качестве чувствительных элементов преобразователей термоэлектрических с защитными чехлами типа: КТХА(КТХК, КТНН, КТЖК)/1-0102, ТХА(ТХК)/1-2088, ТХА (ТХК, ТНН, ТЖК)/1-2388К.
Технические условия – ТУ 4211-136-12150638-2006
Рисунок 1. Кабельная термопара без компенсационного кабеля

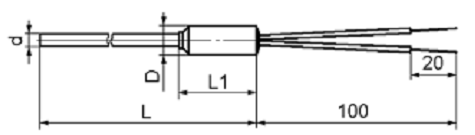

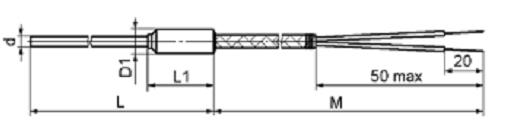

Рисунок 2. Кабельная термопара с компенсационным кабелем длиной М

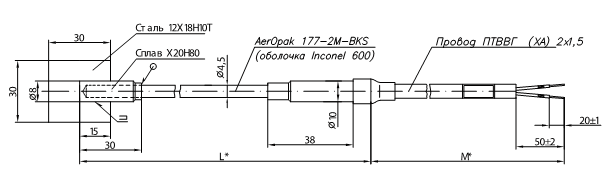

Рисунок 3. Кабельная термопара КТХАСин/1-0001 (с пластиной)

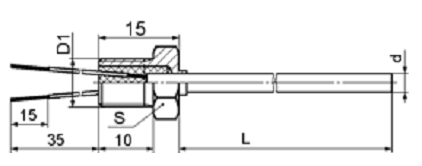

Рисунок 4. Кабельная термовставка КТХА(КТХК, КТНН, КТЖК)/1-0102

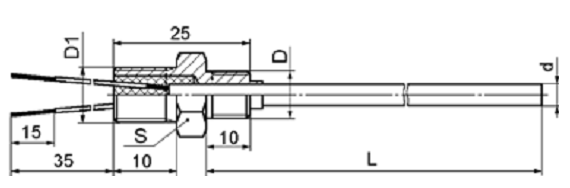

D = М9х1; D1 = М10х1 Рисунок 5. Кабельная термовставка термопреобразователей ТХА(ТХК, ТНН, ТЖК)/1-2088 конструктивного исполнения по рисункам 7 – 9.

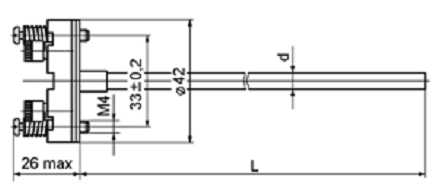

Рисунок 6. Термовставка термопреобразователя ТХА (ТХК, ТНН, ТЖК)/1-2388К

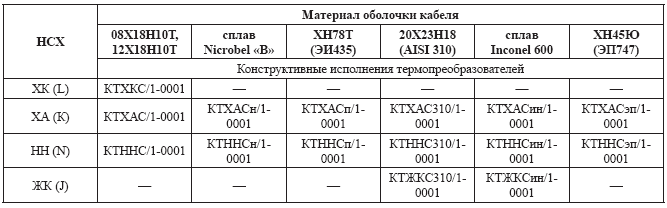

Конструктивные исполнения термопреобразователей с учетом материала оболочки кабелей

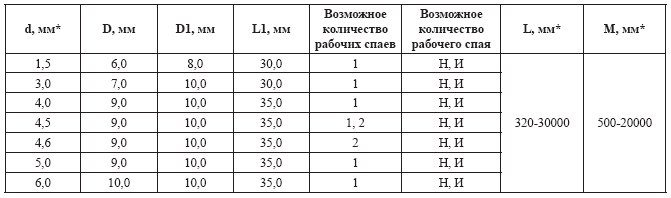

Размеры термопреобразователей и возможная конструкция рабочих спаев

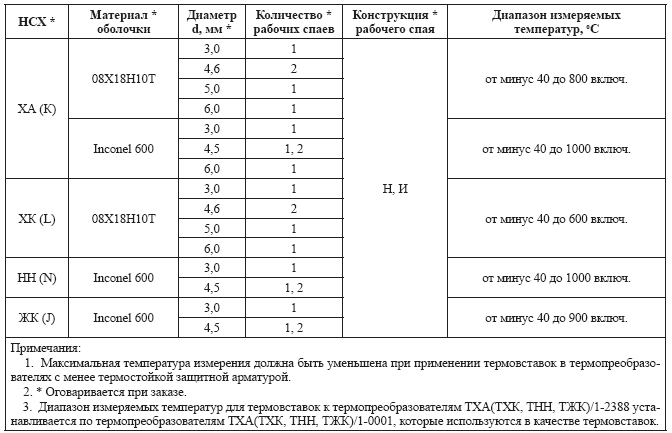

Размеры и параметры термопарного кабеля термовставок
Пример записи при заказе:
Кабельная термопара типа КТХАСп/1-0001 с материалом оболочки кабеля ХН78Т (Сп), исполнение по рисунку 2, НСХ – ХА(К), спай не изолирован – «Н», класс допуска 2, диаметр кабеля 3 мм, длина термопарного кабеля 1000 мм, длина компенсационного кабеля 500мм, исполнение по техническим условиям ТУ 4211-136-12150638-2006:
КТХАСп/1-0001 – 2 – ХА(К) Н / 2 / d=3 / L=1000 / М=500 ТУ 4211-136-12150638-2006.
Кабельная термовставка для преобразователя термоэлектрического типа КТХА/1-0102 с материалом оболочки кабеля из сплава Inconel 600 (Син), исполнение по рисунку 3, НСХ – ХА(К), спай изолирован – «И», класс допуска 2, диаметр кабеля 3 мм, длина монтажной части 800 мм, исполнение по техническим условиям ТУ 4211-136-12150638-2006:
КТХАСин/1-0001- 3 – ХА(К) И / 2 / d=3 / L=800 ТУ 4211-136-12150638-2006.
