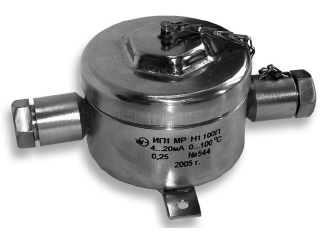

ИП1. ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ С УНИФИЦИРОВАННЫМ ТОКОВЫМ ВЫХОДНЫМ СИГНАЛОМ.

Вернуться назад

Для преобразования сигналов термопреобразователей сопротивления и термопар в унифицированный электрический выходной сигнал постоянного тока 4-20 мА. ИП обеспечивают непрерывное преобразование сигналов от первичных преобразователей в унифицированный токовый выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и предназначены для использования в нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической промышленности, а также на судах речного и морского флота.



В качестве первичных преобразователей используются термопреобразователи сопротивления с номинальной статической характеристикой (НСХ) преобразования 100П, 100М по ГОСТ 6651-94, ГОСТ Р8.625-2006 и термопары с НСХ преобразования ХА (К), ХК(L), ПП(S), ПП(R), ЖК(J), НН(N) и ПР(В) по ГОСТ Р 8.585-2001. Термопары должны иметь изолированный от корпуса рабочий спай.

В комплект кабельных вводов преобразователей входят резиновые уплотнения для кабеля диаметром 8-10, 10-12 и 12-4 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4227-082-12150638-2002

Диапазон измеряемых температур, НСХ первичного преобразователя, основная приведенная погрешность, диапазон выходных сигналов, схемы подключения и диапазон изменения напряжения питания приведены в таблице 1.

Количество каналов измерения – 1

Выходной ток, мА – 4-20

Схема подключения термопреобразователя сопротивления – трёхпроводная

Зависимость выходного тока от температуры линейная, связь между цепями питания и первичным преобразователем – гальваническая.

Напряжение питания – см таблицу 1.

Напряжение питания Uп (В) должно удовлетворять формуле:

12 + Imax х Rн ≤ Uп ≤ 36 ,

где Rн – сопротивление нагрузки (с учетом линии связи), кОм;

Imax – максимальный выходной ток 20 мА.

Номинальное сопротивление нагрузки с линией связи, кОм – 1,0

Потребляемая мощность, Вт, не более – 1,0

Вид климатического исполнения по ГОСТ 12997-84 – группа С4 (температураокружающей среды от минус 30 до +50 °С; относительная влажность воздуха до 95% при температуре +35 °С и более низких температурах без конденсации влаги).

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 – IP54

Устойчивость к механическим воздействиям по ГОСТ 12997-84 – группа N3 (частота от 5 до 80 Гц; амплитуда вибросмещения 0,075 мм, ускорение 9,8 м/с 2).

Масса, кг, не более:

- преобразователя ИП1 – 2,2

Тип преобразователя НСХ первичного преобразователя Диапазон измерения температуры, 0С Класс точности Схема подключения Напряжение питания, В

1

100

α=0,00428

—50…50

0…100

0…150

0,25

0,50

а

12…36

1

100    или Pt100 α=0,00391

или α=0,00385

—50…50

0…100

0…200

0…300

0…500

12…36

1

А (К)

(N)

о  0 до 600;

о  0 до 900;

о  0 до 1000; о   0 до 1100; о   0 до 1200;

1,0

0,5; 1,0

б

12…36

1

К(L)

о  0 до 300; о   0 до 400; о   0 до 500; о   0 до 600;

0,5; 1,0

12…36

1

(S)

(R)

о  0 до 800;

о  0 до 1000; о   0 до 1300; о   0 до 1600;

0,5; 1,0;

1,5

12…36

1

ЖК(J)

о  0 до 300; о   0 до 600; о   0 до 900;

0,5; 1,0

12…36

1

Р(B)

о  800 до 1600;

о  300 до 1600

1,0; 1,5

12…36

При заказе термопреобразователя и при записи в технической документации необходимо указать:

- тип термопреобразователя (ИП);

- дополнительный шифр приёмки:

МР – Российский Морской Регистр Судоходства;

без дополнительного шифра – с приёмкой ОТК.

- условное обозначение материала корпуса:

Н – нержавеющая сталь типа 12Х18Н10Т по ГОСТ 5632-72;

С – углеродистая сталь по ГОСТ 1050-88 с защитным покрытием;

- условное обозначение конструктивного исполнения:

- исполнение по рис. 1 или 2;

- НСХ первичного преобразователя (100П, 100М, ХА, ХК, ПП(S), ПП(R), ЖК, НН, ПР);

- значение отнощения W100 (только для первичных термопреобразователей сопротивления);

- диапазон измерения температур (см. таблицу);

- класс точности (0,25; 0,5; 1,0 или 1,5 – см. таблицу);

- обозначение технических условий.

Примеры записи при заказе

1. Измерительный преобразователь ИП1 с корпусом из коррозионностойкой стали 12Х18Н10Т, приёмка ОТК исполнение по рисунку 1, НСХ первичного преобразователя 100М, W100=1,4280, диапазон измерения температуры от 0 до 150 °С, класс точности 0,25 – «Преобразователь измерительный ИП1-Н1-100М, W100 =1,4280, 0-150 °С – 0,25-ТУ 4227-082-12150638-2002»;

2. Тот же, но изготовленный под техническим надзором Российского Морского Регистра Судоходства – «Преобразователь измерительный ИП1 МР-Н1-100М, W100 =1,4280, 0-150 °С-0,25-ТУ 4227-082-12150638-2002» .

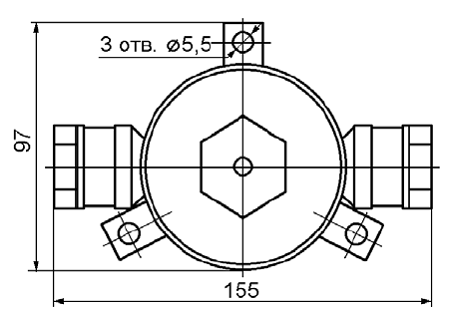

Рис. 1

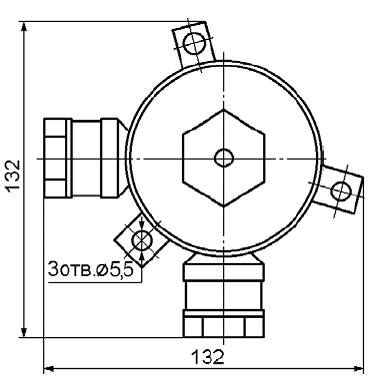

Рис. 2

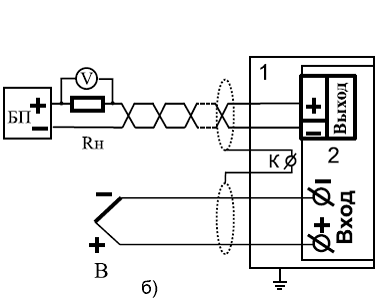

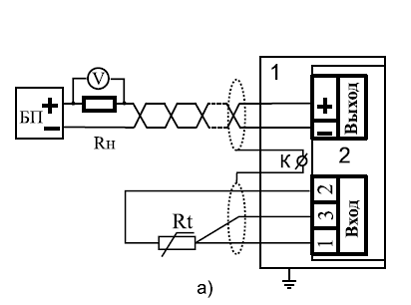

Схема для подключения измерительных преобразователей ИП1
