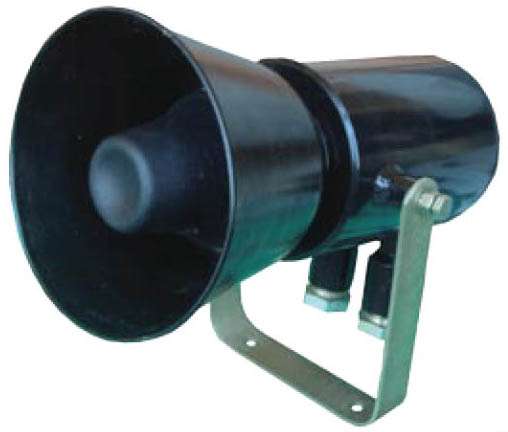

Оповещатель звуковой ТИФОН  1П (Тифон-1П)


  Тифон 1П (Тифон-1П)  предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах пожарной и технологической сигнализации, подачи основных и маневровых звуковых сигналов в железнодорожном транспорте, подачи звуковых сигналов предупреждения столкновений судов на морском и речном транспорте.



В зависимости от применяемых материалов тифоны могут эксплуатироваться в различных климатических условиях:

- УХЛ3.1 в атмосфере типа I, II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикоррозийным покрытием – индекс в обозначении – С) (в диапазоне температуры окружающей среды от минус 30°С до плюс 50°С) -общепромышленное исполнение;

- ХЛ 1.1 в атмосфере типа II, III и IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т – индекс в обозначении – Н) (в диапазоне температуры от минус 40°С до плюс 70°С) – исполнение для железнодорожного транспорта;

- ОМ 1 в атмосфере типа III и IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т – индекс в обозначении – Н и дополнительный шифр приемки: – МР или РР (в диапазоне температуры от минус 40°С до плюс 70°С)- исполнение для морских и речных судов.

Тифоны модели 01 (см. технические характеристики в таблице 1) с частотой звучания 1÷1,5 кГц предназначены для использования в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами и соответствуют ГОСТ 21786-76, НПБ 77 – 98.

Тифоны модели 02, 03 изготовленные в климатическом исполнении УХЛ 1 предназначены для подачи звуковых сигналов тягового подвижного состава и путевых машин железных дорог. Они соответствуют ГОСТ 28466-90 и ГОСТ 12.2.056-81 и имеют дополнительный индекс в обозначении ЖД.

Тифоны модели 02, 03 изготовленные в климатическом исполнении ОМ 2 предназначены для подачи звуковых сигналов на кораблях, морских судах с неограниченным районом плавания и речных судах соответствуют ОСТ 5.5170-74 и удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского морского регистра судоходства, «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра и выпускаются под техническим наблюдением Российского морского регистра судоходства или Российского Речного Регистра.

Таблица 1 - Основные параметры тифонов

Наименование параметра	Модель тифона Тифон 1П
	01	02,03
Комплект конструкторской документации, номер	908.2357.00.000	908.2354.00.000
Частота звучания основного тона, Гц	1000÷1500	370±20
Уровень звукового давления на расстоянии 1м от раструба, дБ	120 min	130 min
Уровень звукового давления на расстоянии 5м от раструба, дБ*	-	130 min
Расход воздуха, л/мин	50 max	500 max
Рабочее давление воздуха, МПа	0,4-0,8	0,6-0,9
Максимальное давление воздуха, МПа	1,0	1,0
Минимальное давление воздуха, МПа	0,35	0,55
Масса тифона не более, кг	0,9	2,4
Примечание - *Нормируется для тифонов, поставляемых для железнодорожного транспорта



   Тифоны 1П (Тифон-1П) опевещатель звуковой для железнодорожного транспорта и общепромышленного исполнения могут изготавливаться из углеродистой стали с антикоррозийным покрытием – индекс в обозначении С, и коррозионностойкой стали 12Х18Н10Т- индекс в обозначении Н. Тифоны для морских и речных судов изготавливаются только из коррозионностойкой стали 12Х18Н10Т – индекс в обозначении Н.

КОМПЛЕКТ ПОСТАВКИ:

- Оповещатель звуковой пневматический Тифон-1П;

- паспорт;

- руководство по эксплуатации – одно на партию, отправляемых в один адрес.

По отдельному заказу опевещатели звуковые тифоны могут комплектоваться:

- монтажным кронштейном (прямым или угловым);

- двухпозиционным распределителем РДВ-5

Пример записи при заказе:

  Оповещатель звуковой пневматический Тифон-1П модель 02 изготовленный под техническим наблюдением Российского морского регистра судоходства, материал корпуса – коррозионностойкая сталь 12Х18Н10Т, с монтажным кронштейном:

Тифон-1П	-	02МР	-	Н	-	К	-	ТУ 4371-132-12150638-2006
1		2		3		4		5



1 - Тип прибора;

2 – Модель (таблица 1 технических данных);

Примечание – При заказе опевещателя звукового пневматического тифона 1П для железнодорожного транспорта после номера модели проставляется индекс ЖД, а для морских и речных судов индекс МР или РР соответственно.

3 – Материал корпуса:

- С – углеродистая сталь с защитным покрытием;

- Н – сплав 12Х18Н10Т;

4 – Наличие монтажного кронштейна;

5 – Обозначение технических условий.

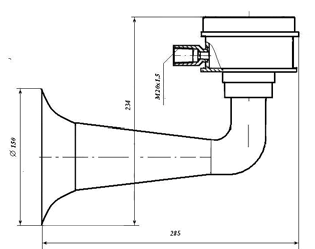

Рис. 2 Оповещатель звуковой пневматический ТИФОН 1П исполнения 02

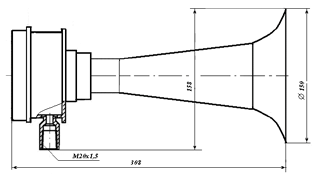

Рис. 3 Оповещатель звуковой пневматический ТИФОН 1П исполнения 03

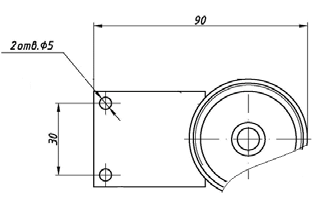

Рис. 4 - Монтажный кронштейн Тифона 1П модели 01
