Сигнализаторы уровня поплавковые СГП-1 предназначены для контроля предельных уровней жидкости (в том числе и ГСМ). Сигнализаторы предназначены для работы в системах регулирования и управления техно-
логическими процессами в качестве сигнализаторов и регуляторов уровня в различных резервуарах и емкостях хранения и транспортировки нефтепродуктов.

Сигнализаторы могут применяться в средах не агрессивных к стали марки 12Х18Н10Т и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-0, В-1 и В-II, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIС групп Т6
по классификации ГОСТ Р 51330.19-99.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Сигнализаторы выпускаются в общепромышленном и взрывозащищенном исполнениях. Выходной каскад сигнализаторов (кроме сигнализаторов СГП-1-Ех) может быть выполнен для разных видов нагрузки (см таблицу 2.). Сигнализаторы СГП-1-Ех выпускаются только модели 01. Сигнализаторы взрывозащищенного исполнения СГП-1-Ех имеют маркировку по взрывозащите 0ЕхiaIICT6Х ГОСТ Р 51330.0-99, вид взрывозащиты искробезопасная электрическая цепь по ГОСТ Р51330.10-99

Сигнализаторы СГП-1-Ех-Вн имеют маркировку по взрывозащите 1ЕхdIICT6 по ГОСТ Р 51330.0-99. Сигнализаторы во взрывозащищенном исполнении с маркировкой по взрывозащите 1ЕхdIICT6 поставляются с кабельными вводами различных исполнений: для открытой прокладки присоединяемого кабеля (К), для трубной прокладки присоединяемого кабеля (Т), а также для присоединения бронированного кабеля (Б). Материал кабельных вводов для сигнализаторов во взрывозащищенном исполнении – нержавеющая сталь 12Х18Н10Т. Диаметр присоединяемого кабеля 8-12 мм. Сигнализаторы в общепромышленном исполнении и во взрывозащищенном исполнении с маркировкой по взрывозащите 0ЕхiaIICT6Х, поставляются с сальниковыми вводами.

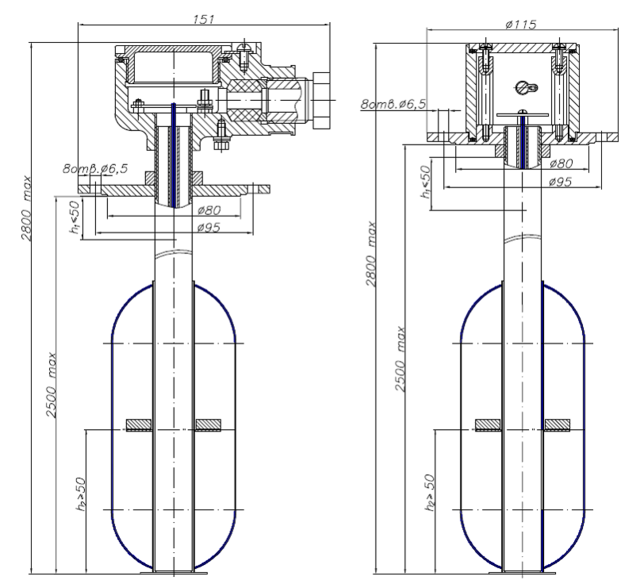

Внешний вид и габаритные и присоединительные размеры сигнализаторов приведены на рис. 1

а) взрывозащищенный (1ЕхdIICT6) б) общепромышленный и взрывозащищенный (0ЕхiaIICT6Х)
Рис. 1. Габаритные и присоединительные размеры сигнализаторов.

Сигнализаторы имеют верхний и нижний несигнализируемые уровни h1 и h2 (см.рис.1) Сигнализаторы монтируются вертикально на верхней или нижней стенках резервуара.

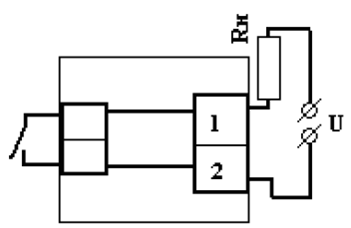

Рис. 2. Схема выходного каскада реле уровня модели 01

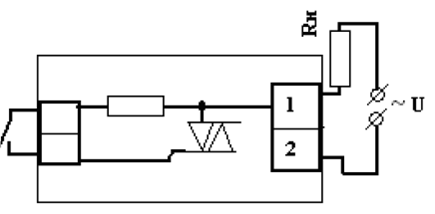

Рис. 3. Схема выходного каскада реле уровня
модели 02

Основные технические характеристики :

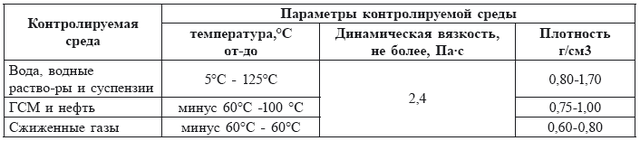

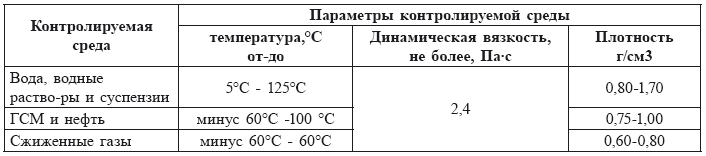

Параметры контролируемой среды указаны в таблице 1.

Электрическая нагрузка на выходные контакты датчика и режимы коммутации должны соответствовать указанным в таблице 2.

Модель Напряжение, В Ток, А max Мощность, Вт
01 (рис2) 0,5…50 0,15 3
02 (рис3) 0,5…220 1,00 30

Дифференциал срабатывания датчика (минимальное изменение уровня, вызывающее переключение контактов датчика) не более 5мм. Нестабильность срабатывания не более ±4мм. За нестабильность срабатывания принимается максимальная разность уровней, соответствующих трехкратному переключению контактов при по- вышении и понижении уровня. Рабочее давление среды, МПа- 0,8. Датчики устойчивы к воздействию окружающего воздуха и измеряемой среды в диапазоне  от минус 60°С до 70°С. Степень защиты датчиков общепромышленного исполнения и взрывозащищенного с видом взрывозащиты 0ЕхiaIIСT6Х от воздействия воды и пыли -IP54, а взрывозащищенного исполнения с видом взрывозащиты 1ЕхdIIСT6 – IP65, по ГОСТ 14254-96.

Обозначение прибора при заказе :

Сигнализатор уровня  герконовый  с  видом  взрывозащиты  1ЕхdIICT6  (СГП-1Ех-Вн),  длинной 1500мм, с сигнализацией верхнего уровня 1300 и нижнего 200мм, модели 02,с кабельным вводом под трубную проводку

Где: 1 – наименование прибора (для взрывозащищенных добавляется индекс Ех или Ех-Вн);
2 – Общая длина сигнализатора.
3 – Пределы срабатывания сигнализатора :
- В – верхний (1300мм);
- Н – нижний (200мм);
4 – модель (01 или 02);
5 – вид кабельного ввода (К, Т или Б);
6 – номер ТУ.
