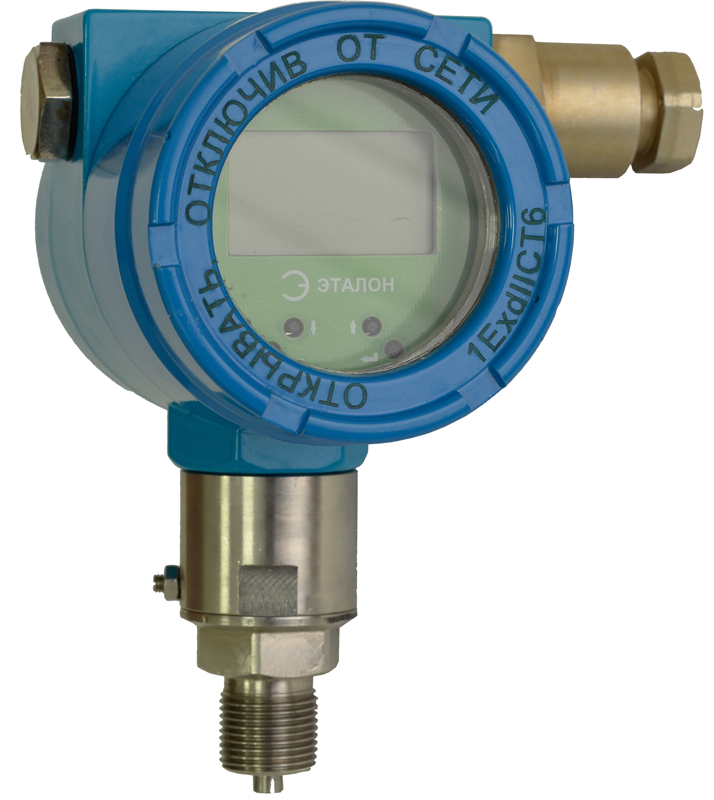

Внешний вид и модели взрывозащищенных датчиков по исполнению.


Общепромышленные
датчики Дон-17


Взрывозащищенные
датчики давления
OExiaIICT6
Дон-17Ex


Взрывозащищенные датчики давления 1ExdIICT6 Дон-17Ex-Вн

Взрывозащищенные датчики давления Дон-17-М, М1 Модели

Исполнение 1






1101 1111 1121 1201 1211 1221 1231 1301 1311 1321 1331

Исполнение 2






1042 1052 1062 1072 1132 1142 1152 1162 1172 1182 1192 1242 1342 1352 1362



Исполнение 3





1103 1113 1123 1203 1213 1223 1303 1313 1413 1423 1433 1443 1453



Исполнение 4

1524 1534 1544 1554

Исполнение 5

Дон-17 ДГ Дон-17-ДГ-М Дон-17-ДИ Дон-17М-ДГ-М




1525 1125 1535 1135 1545 1145 1555 1155 1165

Дон-17S Дон-17S-Ex Дон-17S-Ex-Вн
  1142 1152 1162 1172 1242



Взрывозащищенные датчики давления Дон 17 предназначены для работы в системах регулирования и управления технологическими процессами для измерения и непрерывного преобразования в унифицированный, аналоговый токовый сигнал или цифровой сигнал в стандарте HART -протокола (датчики Дон -17 с индексом «М1»)следующих входных величин:
- избыточного давления (Дон-17-ДИ);
- разряжения (Дон-17-ДВ);
- давления-разряжения (Дон-17-ДИВ);
- абсолютного давления (Дон-17-ДА);
- гидростатического давления (уровня) (Дон-17-ДГ);
- разности давлений (Дон-17-ДД).

Область применения.

Взрывозащищенные датчики давления Дон-17 могут применяться в средах не агрессивных к титановым сплавам, кремнию, стали 12Х18Н10Т и предназначены:

- для работы в системах автоматического контроля, регулирования и управления технологическими процессами со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и си- стемами управления, работающими от стандартного выходного сигнала 0 …5 мА, 4…20 мА, и 5…0 мА, 20…4 мА постоянного тока.

- для работы в системах АСУ ТП

- для установки во взрывоопасных зонах помещений и наружных установок классов В-0, В-1 и В-2;

- для эксплуатации на кораблях, морских судах, с неограниченным районом плавания (индекс МР);

- для нужд ЖКХ.

Конструктивные особенности.


     Внешний вид датчиков приведен в чертежах габаритных и присоединительных размеров (стр 14-17).

Датчики в общепромышленном исполнении выпускаются двух модификаций: с разъемом (вариант исполнения Р) и с клеммной колодкой (К). Точность измерения обеспечивается встро- енным микропроцессором, который производит корректировку выходного сигнала при измене- нии внешних воздействующих факторов. Датчик Дон17 и Дон17М имеют корректоры для плавной настройки нуля и диапазона выходного сигнала.

Делитель диапазонов позволяет перестраивать датчики Дон17 и Дон17М на три соседних поддиапазона переключением двух джамперов (перемычек).

Измерение параметров, настройка датчиков с индексом М1 может проводиться дистанционно, как с помощью системных средств АСУТП, так и НART –коммуникатором HCOMM-01 (Дат- чик воспринимается и другими коммуникатора- ми — Метран-650, НС-275 и др.), что дает возможность настроить и сменить функцию преобразования датчика без калибровки. Работы производятся по руководству по эксплуатации на коммуникатор.

Для измерения параметров, настройка датчиков при помощи системных средств АСУТП рекомендуется использовать HART-модем (НMODEM) и программное обеспечение HWORK разработки ЗАО НПК «Эталон», которые поставляются по отдельному заказу. Работы производятся по инструкции, поставляемой совместно с программным обеспечением.

Корпус электронного преобразователя датчиков давления может быть изготовлен из алюминиевого сплава или нержавеющей стали. (для датчиков Дон-17Ех, Дон-17Ех-Вн корпуса изготавливаются только из нержавеющей стали, а корпуса датчиков Дон-17М, Дон-17М1 изготавливается только из алюминиевого сплава). Материалы деталей измерительного блока приведены в таблице 5.

По требованию потребителя взрывозащищенный датчик давления Дон-17 может комплектоваться выносным, цифровым индикаторным устройством ИЖКВ-1В (см стр. 61).

Индикаторное устройство подключается к датчику давления через выходной разъем и отображает текущее значение измеряемой величины в вы- бранных потребителем единицах измерения (% от диапазона измерения, кгс/см2, Па, кПа, м.вод.ст и.т.д.)

Датчики давления Дон -17 с индексом «М» и индексом

«М1» могут выпускаться со встроенным жидко- кристаллическим или светодиодным индикатором (дополнительное обозначение в заказе).

Коммуникационный протокол HART позволяет подключить к АСУ ТП по одной паре проводов до 15 датчиков с индексом М1.

Таблица 1. Климатическое исполнение датчиков Дон-17.


Код климатического исполнения


Группа исполнения по ГОСТ Р 52931-2008


Вид
климатического исполн
ения по
ГОСТ 15150


Предельные температуры окружающего воздуха и измеряемой среды, 0С*

1.1

В4


УХЛ3.1


от 5 до 50

1.2

-


от 1 до 80

1.3

С3


от минус 10 до плюс50

1.4

С4


УХЛ2


от минус 30 до плюс 50

1.5

Д2


от минус 50 до плюс 80



Таблица 2. Сравнительные характеристики выпускаемых датчиков.



Параметры



Дон-17



Дон-17-М



Дон-17-М1



Дон-17s



Диапазон измерения




-100кПа…100МПа




-100кПа…100МПа




-100кПа…100МПа




-20КПа…10МПа

Измерение гидростатического давления



Да



Да



Да



Нет

Измерение разности давления



Да



Да



Да



Нет

Аналоговый выходной сигнал, мА




0-5, 4-20,5-0, 20-4




0-5, 4-20,5-0, 20-4




4-20, 20-4




4-20

Аналоговый сигнал с корневой зависимостью


Да



Да



Да



Нет

Цифровой выходной сигнал HART



Нет



Нет



Да



Нет



Класс точности



0,15 …1,0



0,15 …1,0



0,15 …1,0



0,25-1,5

Количество диапазонов перестройки



4



4



5



Нет



Возможный тип индикатора



Выносной

Встроенный (светодиодный, жидкокристаллический)

Встроенный (свекристаллический)



Нет



Вид взрывозащиты

0ЕхiaIICT5X

1ExdIICT6



1ExdIICT6



1ExdIICT6



Нет

Эксплуатация

на морских судах (МР)



Да



Нет



Нет



Нет

Габаритные и присоеденительные размеры датчиков давления Дон-17

Рис. 1. Датчики Дон-17. Исполнение 1

Рис. 2. Датчики Дон-17. Исполнение 2

Рис. 3. Датчики Дон-17. Исполнение 3

Рис. 3. Датчики Дон-17. Исполнение 3 (продолжение)

Рис. 4. Датчики Дон-17. Исполнение 4

Рис. 5. Датчики Дон-17. Исполнение 5

Рис. 6. Датчики Дон-17S

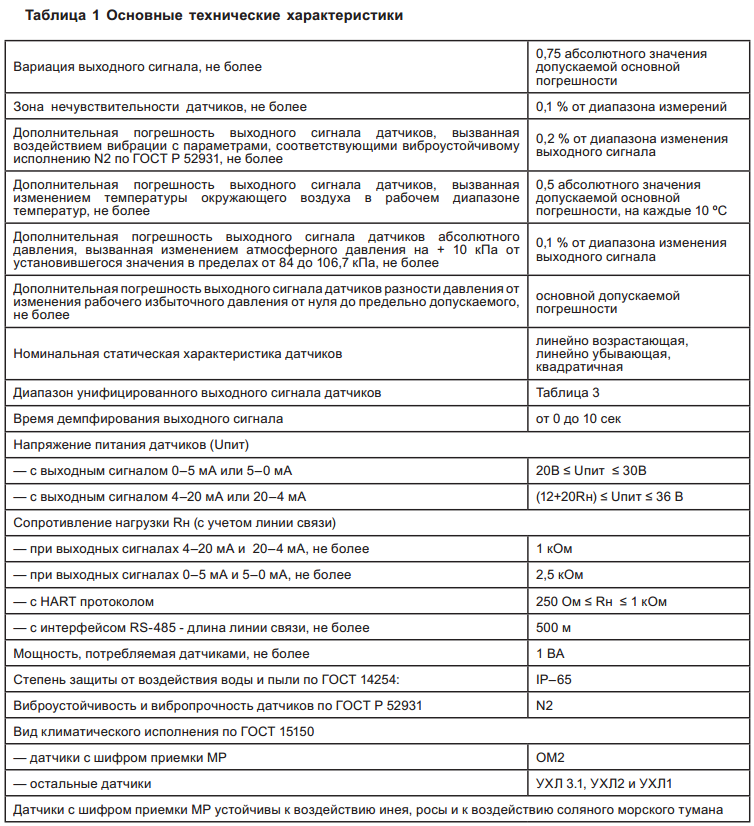

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование, типы, модели датчиков давления, пределы измерения и погрешности приведены в таблице 3 и 4.

  • Вариация выходного сигнала не превышает половины абсолютного значения предела основной допускаемой погрешности.
  • Дополнительная погрешность датчика, вызванная изменением температуры, измеряемой и окружающей среды в рабочем диапазоне температур (табл. 1), не превышает 0,5 от основной допустимой погрешности.
  • По устойчивости к климатическим воздействиям датчики соответствуют исполнению УХЛ 3.1 по ГОСТ 15150-69 и УХЛ2, датчики с шифром приемки МР соответствуют  климатическому исполнению ОМ2  по ГОСТ 15150-69.
  • Датчики предназначены для работы при атмосферном давлении от 84,0 до 106,7кПа (от 630 до 800 мм. рт. ст.), что соответствует группе исполнения P1 по ГОСТ Р52931-2008, и относительной влажности окружающего воздуха (95±3) % при температуре плюс 40°С и ниже без конденсации влаги.
  • Датчики с шифром приемки  МР устойчивы к воздействию относительной влажности окружающего воздуха до 100 % при температуре плюс 35°С и более низких температурах с возможной конденсацией влаги.
  • Датчики с шифром приемки МР устойчивы к воздействию инея, росы и к воздействию соляного морского тумана.
  • По устойчивости к механическим воздействиям датчики соответствуют исполнению V2 по ГОСТ Р52931-2008.
  • Степень защиты от воздействия пыли и воды датчиков давления Дон-17 и Дон-17Ex IP54, датчиков Дон-17Ex–Вн IP65 по ГОСТ 14254-96, а датчиков исполнения 5 IP68.
  • Выходной сигнал 0-5; 4-20; 5-0; 20-4 мА или 0-5; 5-0 В. Характеристика выходного сигнала линейно возрастающая, линейно убывающая, корневая.
  • Напряжение питания Uпит составляет:
    Uпит = (20÷30) В для датчиков с выходным сигналом 0-5 мА (5-0 мА);
  • (12+20Rн) В≤Uпит≤36 В для датчиков с выходным сигналом 4–20 мА (20-4 мА), где Rн – сопротивление нагрузки в кОм.
  • Датчики давления предназначены для работы при следующих значениях сопротивлений Rн нагрузки (с учетом линии связи):
    – при выходном сигнале 4-20 мА (20-4 мА) не бо-
    лее 1 кОм;
    – при выходном сигнале 0-5 мА (5-0 мА) не более
    2,5 кОм;
    - с индексом М1 не менее 250 Ом и не более 1кОм. Датчики выдерживают перегрузочное давление
    до 1,5 Рmax   для датчиков с верхними пределами измерений от 40 до 100МПа (без изменения характеристик после воздействия).
  • Датчики взрывозащищенные разности давления Дон 17-ДД, Дон17Ex- ДД выдерживают воздействие односторонней перегрузки давлением, равным предельному допускаемому рабочему избыточному давлению по таблице 4. Через 12 часов после окончания перегрузки датчики восстанавливают свои параметры.

Таблица 3

Наименование датчика

Номер

Модели



Ед. изм.

Ряд верхних пределов измерений

Предел допускаемой основной погрешности, %



Датчик абсолютного давления Дон-17-ДА

Дон-17Ех –ДА


1042


кПа

16; 25; 40; 60; 100






0,25; 0,5; 1,0


1052


МПа

0,10; 0,16; 0,25; 0,40; 0,60


1062


МПа

0,4; 0,6; 1,0; 1,6; 2,5


1072


МПа

4,0; 6,0; 10,0; 16,0; 25,0











Датчик избыточного давления Дон-17-ДИ

Дон-17Ех –ДИ


1101, 1103


кПа

0,1; 0,16; 0,25; 0,4; 0,6


0,5;
1,0


1111, 1113


кПа

0,25; 0,4; 0,6; 1,0; 1,6


1121, 1123


кПа

1,6; 2,5; 4,0; 6,0; 10,












0,15; 0,25; 0,5



1132; 1135


кПа

6,0; 10,0; 16,0; 25,0; 40,0


1142, 1145


кПа

25; 40; 60; 100; 160


1152, 1155


МПа

0,10; 0,16; 0,25; 0,40; 0,60


1162; 1164; 1165


МПа

0,4; 0,6; 1,0; 1,6; 2,5


1172


МПа

2,5; 4,0; 6,0; 10,0; 16,0


1182


МПа

6; 10; 16; 25; 40


1192


МПа

16; 25; 40; 60; 100





Датчик разрежения Дон-17-ДВ

Дон-17Ех –ДВ


1201, 1203


кПа

0,1; 0,16; 0,25; 0,4; 0,63








0,5; 1,0


1211, 1213


кПа

0,25; 0,4; 0,63;1,0; 1,6


1221, 1223


кПа

1,6; 2,5; 4,0; 6,3; 10


1231; 1232


кПа

6,3; 10; 16; 25; 40


1242


кПа

16; 25; 40; 60; 100









Датчик давления- разрежения Дон-17-ДИВ

Дон- 17Ех –ДИВ


1301, 1303


кПа

±0,05; ±0,01; ±0,125; ±0,2; ±0,3




0,25 0,5; 1,0


1311, 1313


кПа

±0,125; ±0,2; ±0,3; ±0,5; ±1,0


1321, 1332


кПа

±1,0; ±1,25; ±2,0; ±3,0; ±5,0










0,15; 0,25; 0,5;
1,0


1331; 1332;


кПа

±3,0; ±5,0; ±1,0; ±12,5; ±20,0


1342; 1341


кПа

±12,5; ±20; ±30; ±50; ±80




1352;



Разреж.

Изб. Давление


МПа

-0,1

0,06; 0,15; 0,3;0,5

1362


МПа

-0,1

0,3;0,5;0,9;1,5;2,4



Датчик гидростатического давления

Дон-17-ДГ Дон-17 Ех –ДГ


1524; 1525


кПа

1,6; 2,5; 4,0; 6,0; 10





0,15; 0,25; 0,5; 1,0


1534; 1535


кПа

6,0; 10; 16; 25; 40


1544; 1545


кПа

40; 60; 100; 160; 250


1554; 1555


МПа

0,10; 0,16; 0,25; 0,40; 0,60

Таблица 4





Наименование датчика



Номер модели



Ед. изм.

Ряд верхних пределов измерений

Рабочее избыточное давление, МПа



Предел допускаемой основной погрешности, %



Датчик разности давлений Дон-17-ДД

Дон-17 Ех –ДД

1413

кПа

0,25; 0,4; 0,6; 1,0; 1,6

4,0






0,15;
0,25;
0,5

1423

кПа

1,6; 2,5; 4,0; 6,3; 10,0

4,0; 10,0

1433

кПа

6,3; 10; 16; 25; 40

16; 25

1443

кПа

40; 63; 100; 160; 250

16; 25; 40

В четырехзначном номере модели:
Первая цифра означает номер разработки изделий данного типа предприятия-изготовителя: 1
– тензорезистивные датчики давления, объеденные данной микропроцессорной электриче- ской схемой.s
Вторая цифра соответствует типу измеряемого давления:
0 – абсолютное давление;
1 – избыточное давление;
2 – разрежение;
3 – давление-разрежение;
4 – разность давления;
5 – гидростатическое давление.
Третья цифра соответствует верхнему пределу измерений данной модели датчика:
0 – 0,6 кПа;
1 — 1,6 кПа
2 – 10 кПа;
3 – 40 (60) кПа;
4 – 100 (160; 250) кПа;
5 – 0,6 МПа;
6 – 2,5 МПа;
7 – 16 МПа;
8 – 40 МПа;
9 – 100 МПа.

Четвертая цифра соответствует конструктив- ному исполнению датчика, которое выбирается в соответствии с рисунками габаритных разме- ров датчиков, приведенных на стр.14-17.







Таблица 5

Обозначение исполнения по материалам Метериал мембраны Материал фланцев, ниппеля, штуцера, корпуса вентильного бака
01 Сплав 36НХТЮ Углеродистая сталь с покрытием
02 Сплав 36НХТЮ Сталь 12Х18Н10Т
03 Титан ВТ 1-0 Титановый сплав
04 Монокристалл кремнеия Сталь 12Х18Н10Т



Материал уплотнительных колец и прокладок — специальные марки резин и медь по ГОСТ 159-71.

Комплект поставки:

  • датчик;
  • паспорт;
  • руководство по эксплуатации на партию датчиков, отправляемых в один адрес.

По отдельному заказу датчики могут комплектоваться:

  • - монтажными частями (в соответствии с таблицей № 6);
  • - источником питания — см. стр. 42;
  • - вторичными приборами — см. стр. 36;
  • - выносным индикатором.

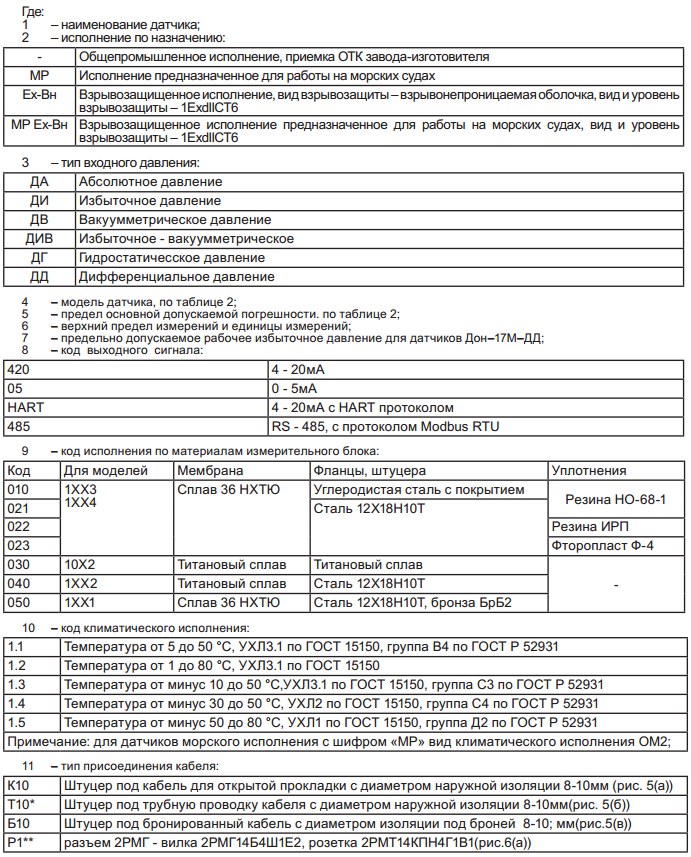

ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ

Датчик избыточного давления во взрывозащищенном исполнении (взрывозащита 0ЕхiaIICT5)

Датчик избыточного давления во взрывозащищенном исполнении (взрывозащита 1ЕхdIICT6)

Датчик разности давления давления с фланцами из нержавеющей стали:

Датчик гидростатического давления для измерения уровня погружной:

Датчик гидростатического давления для измерения уровня погружной:

1 — наименование и тип датчика;

2 — модель датчика и шифр приемки (МР — для датчиков, выпускаемых под техническим надзором Российского Морского Регистра Судоходства; РР-для датчиков, выпускаемых под техническим надзором Российского Речного Регистра).

Примечание: -Для взрывозащищенных датчиков-реле, выпускаемых с приемкой отдела контроля качества изготовителя, дополнительный шифр приемки не указывается ;

3 — предел основной допускаемой погрешности;

4 — верхний предел измерений и единицы измерений (для датчиков Дон-17- ДГ- м.вод.ст);

5 — предельно допускаемое рабочее избыточное давление для датчиков Дон-17-ДД, для датчиков Дон-17- ДГ длина воздухопроницаемого «мокрого кабеля» и его материал (П -поливинилхлорид или небензостойкая резина, Б -бензостойкая резина) ;

6 — код выходного сигнала (05 — 0-5мА; 420 — 4-20мА; 204 — 20-4мА;50 — 5-0 мА; 05В- 0-5В );

7 — код исполнения по материалам измерительного блока по таблице 4;

8 — код климатического исполнения по таблице 5;

9 — Р — разъем типа ОНЦ-РГ-09-4/14-В, К — клеммная колодка, для взрывозащищенных датчиков Вн только К;

10 — присоединительный размер (для датчиков Дон-17-ДИ);

11 — код монтажных частей по таблице 6, поставляемых вместе с датчиком.

12 — тип штуцера (для исполнения Вн):

-Т10;- под трубную проводку кабеля с диаметром наружной изоляции 8-10мм;

-К10;- под кабель для открытой прокладки с диаметром наружной изоляции 8-10мм;

-Б10; — под бронированный кабель с диаметром изоляции под броней 8-10; мм

13 — встроенный индикатор (для датчиков с индексом М и М1):

- ИЖ — жидкокристаллический;

- ИС — светодиодный.

Таблица 6

Код

Монтажные части

Применяемость


Н


Ниппель, гайка, прокладка

Дон-17-ДИ, ДА, ДИВ, ДВ мод. 1ХХ1, 1ХХ2, 1ХХ5,


СК


Скоба, кронштейн, гайки, шайбы

Дон-17-ДИ, ДД, ДИВ, ДВ, 1ХХ1, 1ХХ2, 14Х3,


БВ2


Вентильный блок 2-х крановый


Дон-17-ДД мод. 14Х3


БВ3


Вентильный блок 3-х крановый


Дон-17-ДД мод. 14Х3


БВ5


Вентильный блок 5-х крановый


Дон-17-ДД мод. 14Х3


КК


Воздухопроницаемая клемная коробка


Дон-17-ДГ мод. 15Х5
