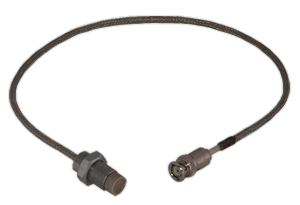

Бесконтактный вихретоковый искробезопасный датчик смещений

ДВТ20

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.0341), выполненный с видом взрывозащиты «Искробезопасная электрическая цепь i».   Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель. Датчик является неремотопригодным.

Устанавливаемый во взрывоопасных зонах датсчик ДВТ20Ех должен включаться только в искробезопасные электрические цепи преобразователя ИП34Ех.



Таблица 1. Основные технические характеристики



Параметр Значение
Диапазон измерения смещения, мм 0 – 4
Нулевой воздушный зазор, мм 1,0
Нелинейность амплитудной характеристики, %, не более ±2,5
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % ±4,0
Рабочий температурный диапазон, °С от -40 до +180
Диаметр датчика М16х1
Длина соединительного кабеля, м 7
Тип разъема датчика: вилка СР50-74 ФБ

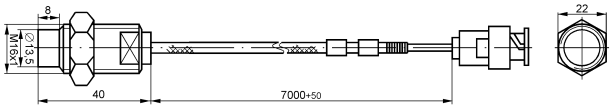

Рисунок 1. Габаритный чертеж ДВТ20Ех



Применение

С преобразователем ИП34Ех:

  • Осевой сдвиг ротора;
  • Относительное виброперемещение ротора;
  • Относительное расширение ротора;
  • Смещение деталей и узлов.

Аксессуары

  • Механизм установки МУ10;
  • Механизм установки МУ11;
  • Комплект крепежа.

Стенды проверочные

  • Стенд проверочный СП10;
  • Стенд проверочный СП20.
