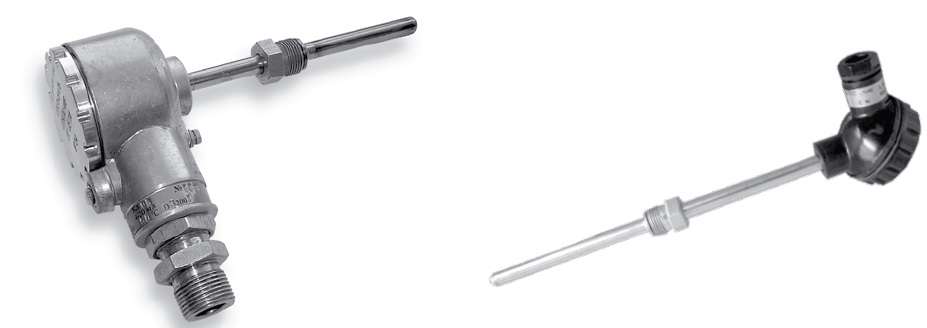

ТСП/1-1187, ТСМ/1-1187

Вернуться назад

Для использования в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений во взрывоопасных зонах и помещениях для измерения температуры жидких и газообразных сред: азотоводородной смеси и продуктов сгорания природного газа (Н2, N2, СО, О2, Н2О, СН4) газообразного и жидкого аммиака, природного газа, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода (Н2S) и сернистого ангидрида (SО2) в допустимых пределах по ГОСТ 12.1.005.

Термопреобразователи с защитной арматурой из стали 10Х17- Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей до 25% Н2S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год).
Термопреобразователи предназначены для применения во взрывоопасных зонах и помещениях 0, 1 и 2 классов по ГОСТ Р 51330.9 и ГОСТ Р 51330.13, а также во взрывоопасных зонах и помещениях всех классов согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам имеют взрывобезопасный уровень взрывозащиты. Конструкция термопреобразователей может иметь вид взрывозащиты «Искробезопасная цепь», с маркировкой взрывозащиты OExiaIIСТ6, 1ЕхibIIСТ6 и «Взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ЕхdIIСТ6.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-019-12150638-2007

Диапазон измеряемых температур, 0С:
- ТСП/1-1187 – от минус 200 до плюс 500
- ТСМ/1-1187 – от минус 50 до плюс 150
НСХ по ГОСТ 6651-94 – 50М, 100М, 50П, 100П, 2х50П, 2х100П
Класс допуска по ГОСТ 6651-94 – В, С.
Материал защитной арматуры – сталь 12Х18Н10Т, 10Х17Н13М2Т
Материал головки – алюминиевый сплав, сталь 12Х18Н10Т
Термопреобразователи поставляются с вводными устройствами: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G3/4 (возможна поставка G1/2).

При заказе и записи в технической документации необходимо указать:

- тип термопреобразователя (ТСП/1-1187, ТСМ/1-1187);
- номер рисунка (1, 2, 3 или 4);
- НСХ преобразования (50П, 100П, 2х50П, 2х100П, 50М, 100М);
- класс допуска (В или С);
- номер схемы соединений (2, 3, 4 или 2х2);
- длину монтажной части защитной арматуры L: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;
- материал защитной арматуры;
- материал головки;
- маркировку взрывозащиты;
- тип вводного устройства.
Примечание. Схема соединений 2 применяется для термопреобразователей с длиной защитной арматуры до 500 мм.

Примеры записи при заказе:

1. Термопреобразователь ТСП/1-1187, конструктивного исполнения по рисунку 6 (с алюминиевой головкой), с НСХ 100П, с двумя чувствительными элементами, класса допуска В, со схемой соединения 2х2, с защитной арматурой из стали 12Х18Н10Т, с длиной погружаемой части L = 250 мм, кабельным вводом для подсоединения трубы с резьбой G3/4, с взрывозащитой типа d (маркировка взрывозащиты 1ЕxdIICT6 Х):
ТСП/1-1187, рис. 6, 100П двойн., В, схема 2х2, 12Х18Н10Т, L = 250 мм, Т-G3/4, 1ЕхdIIСТ6 Х ТУ 4211- 019-12150638-2007.
2. Термопреобразователь ТСМ/1-1187, конструктивного исполнения по рисунку 1 (с головкой из нержавеющей стали), с НСХ 50М, с одним чувствительным элементом, класса допуска В, со схемой соединения 3, с защитной арматурой из стали 10Х17Н13М2Т, с длиной погружаемой части L = 500 мм, кабельным вводом для открытой прокладки кабеля, с взрывозащитой типа i (маркировка взрывозащиты 0ЕxiaIICT6 Х):
ТСМ/1-1187, рис. 1, 50М, В, схема 3, 10Х17Н13М2Т, L = 500 мм, К, 0ЕxiaIICT6 Х ТУ 4211-019-12150638-2007.

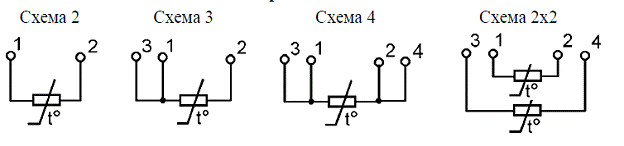

Схемы электрические соединений

Рис. 1 – Головка из нержавеющей стали. Штуцер неподвижный

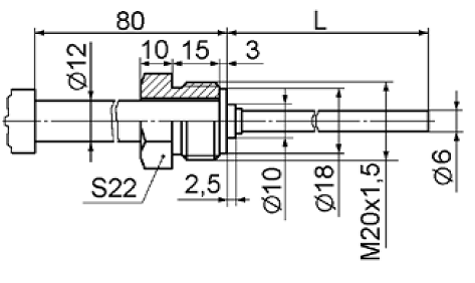

Рис. 2 Остальное – см. рисунок 1

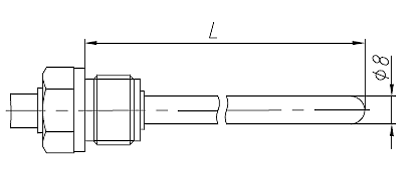

Рис. 3 - Штуцер подвижный. Остальное – см. рисунок 1

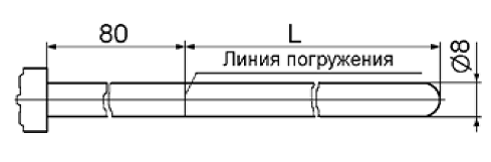

Рис. 4 - Без крепежного штуцера. Остальное – см. рисунок 1

Рис. 5 - Штуцер подвижный. Остальное – см. рисунок 1

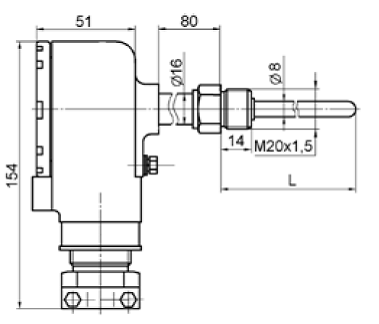

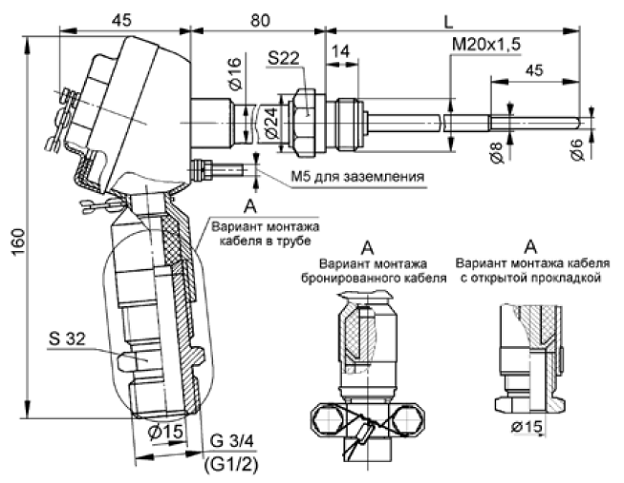

Рис. 6 – Головка из алюминиевого сплава. Штуцер неподвижный

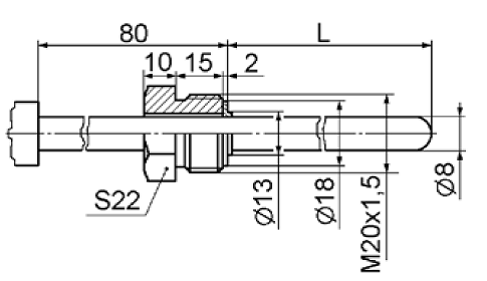

Рис. .7 Остальное – см. рисунок 6

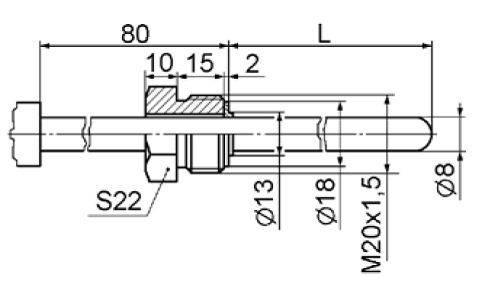

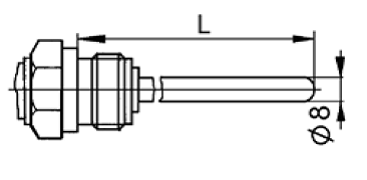

Рис. 8 - Штуцер подвижный. Остальное – см. рисунок 6

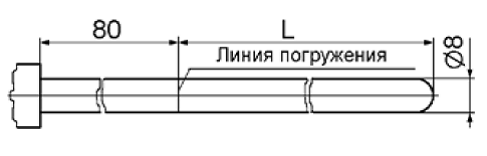

Рис. 9 - Без крепежного штуцера. Остальное – см. рисунок 6

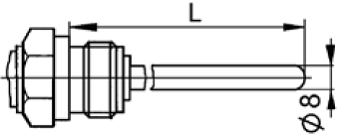

Рис. 10 - Штуцер подвижный. Остальное – см. рисунок 6

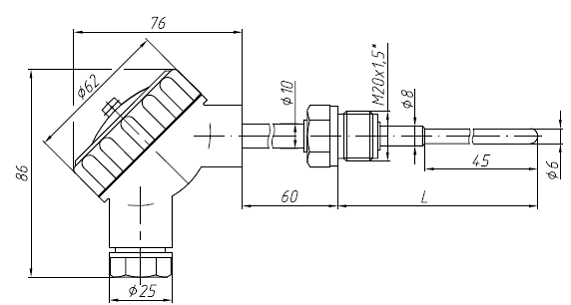

Рис. 11 – Пластмассовая головка (пресс-материал АГ-4), штуцер неподвижный

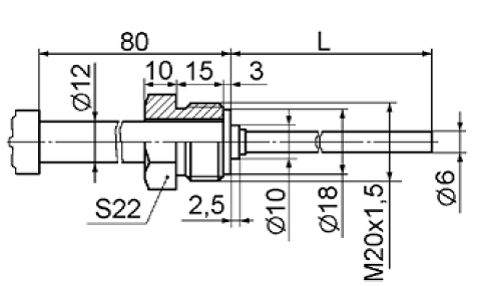

Рис. 12 – Остальное – см. рисунок 11.

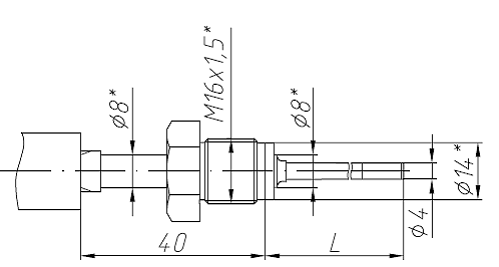

Рис. 13 - Штуцер подвижный. Остальное – см. рисунок 11

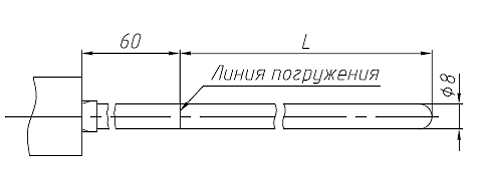

Рис. 14 - Без крепежного штуцера. Остальное – см. рисунок 11

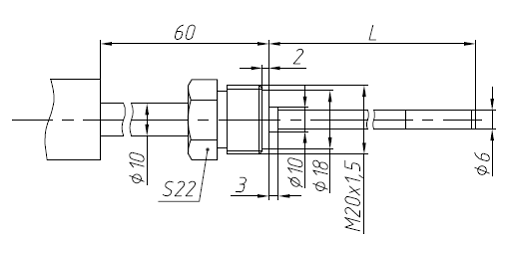

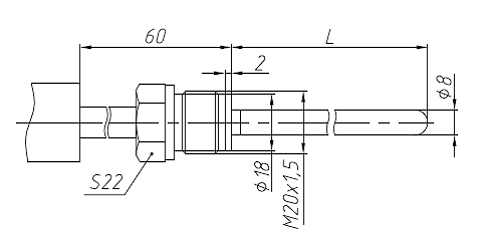

Рис. 15 - Защитная арматура – кабельная (вариант 1), штуцер подвижный. Остальное – см. рисунок 11

Рис. 16 - Защитная арматура – кабельная (вариант 2), штуцер подвижный. Остальное – см. рисунок 11
