ТХА (ТХК, ТНН)/1-2388; ТХА (ТХК, ТНН, ТЖК)/1-2388К, ТХА/1-2388 КЕР, ТХА/1-2388 ОБ, ТХА/1-2388 ГР

- ТХА(ТХК, ТНН)/1-2388 исполнение по рисункам 1-3-корпусные термопреобразователи разборной конструкции с гибкой термовставкой ТХА(ТХК, ТНН)/1-0001 в керамических бусах. Для измерения температуры газообразных, жидких, химически не агрессивных, а также агрессивных сред, не разрушающих защитную арматуру.



-ТХА(ТХК, ТНН, ТЖК)/1-2388К (исполнение по рисункам 1-3) разборной конструкции с кабельной термовставкой по рис.7. Все исполнения с головкой из алюминиевого сплава и кабельным вводом с сальниковым уплотнением.

- ТХА/1-2388 КЕР корпусные термопреобразователи с керамической защитной арматурой, кабельной термовставкой и головкой из алюминиевого сплава с кабельным вводом с сальниковым уплотнением, предназначенные для измерения температуры газовых сред (см. рис. 4);

- ТХА/1-2388 ОБ – термопреобразователи ТХА/1-2388 (ТХА/1-2388К), погружаемая часть защитной арматуры которых дополнительно покрыта термозащитной обмазкой, предназначенные для измерения температуры расплава цветных металлов (см. рис. 5) (патент на полезную модель №63601 от 12.12.2006);

- ТХА/1-2388 ГР – термопреобразователи ТХА/1-2388 (ТХА/1-2388К), погружаемая часть защитной арматуры которых дополнительно помещена в графитовый чехол, предназначенные для измерения температуры

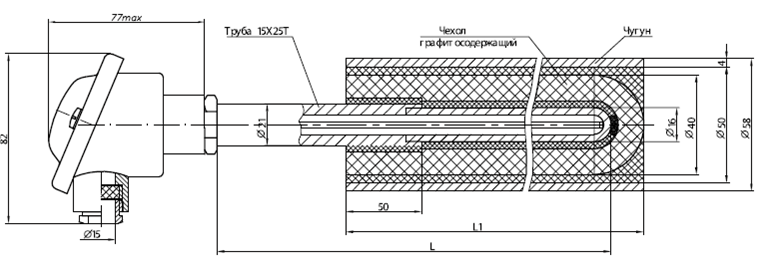

- ТХА/1-2388 ГРЧ – термопреобразователи ТХА/1-2388 (ТХА/1-2388К), погружаемая часть защитной арматура которых помещены в графитовый чехол армированный чугунной трубой (см. рис. 8). Предназначен для измерения температуры расплава цветных металлов. Армирование графита чугунной трубой защищает термопреобразователь от механических повреждений при чистке миксеров и ванн.

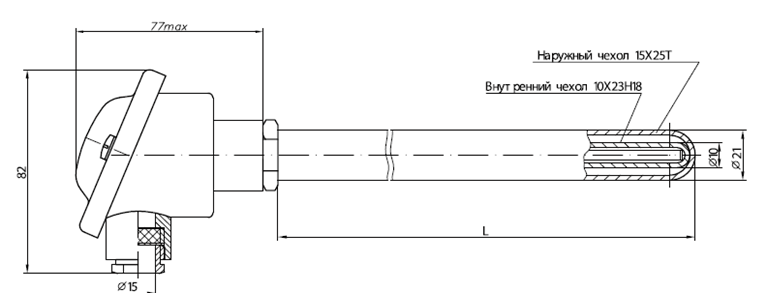

- ТХА/1-2388 Д – термопреобразователи ТХА/1-2388(ТХА/1-2388К) имеющие двойной защитный чехол выполненный из металла 10Х23Н18 (внутренний) и 15Х25Т (наружный) (см. рис. 9, 10). При- меняется для измерения температуры соляных ванн.

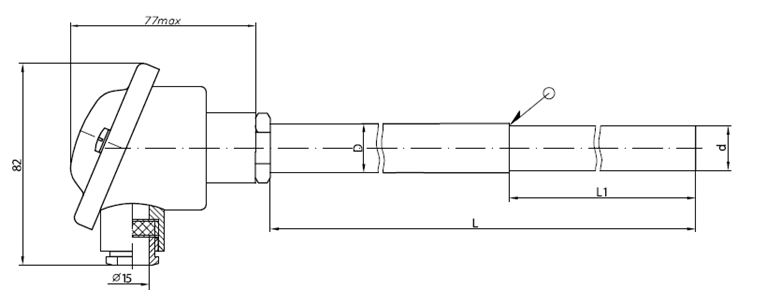

- ТХА/1-2388 СВ – термопреобразователь ТХА/1-2388, защитная арматура которого сварена из двух марок материала согласно таблице (см. рис. 11). Рациональное использование жаропрочных марок стали снижает стоимость термопреобразователя.

Размеры по рис.11

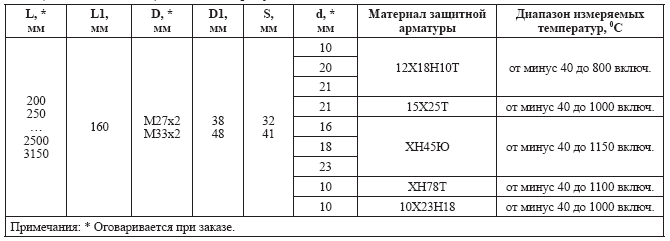

D, мм	Материал защитной арматуры диаметром D	d, мм	Материал защитной арматуры диаметром d	Диапазон измеряемых температур, ºС
21	15Х25Т	16	ХН45Ю	от минус 40 до 1150
		18
		15	1,4841
20	12Х18Н10Т	16	ХН45Ю
		18
		15	1,4841

Термопреобразователь  ТХА/1-2388 ОК  (рис.12).  Любой  термопреобразователь  (по  примеру рис.1,2,4,5,6,8,9,11) может быть выполнен с дополнительным контрольным каналом размещенным внутри защитной арматуры для ввода в него в процессе эксплуатации контрольного (образцового) термопреобразователя. Это позволяет без демонтажа термопреобразователя с объекта контроля опера- тивно проверить его исправность и ввести поправки в результат измерения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-136-12150638-2006

Условное давление измеряемой среды, МПа: – для исполнения по рис. 1 – 4,00

- для исполнения по рис. 2, 3 – 0,25

Показатель тепловой инерции, с не более – 180

Рабочий спай – изолирован

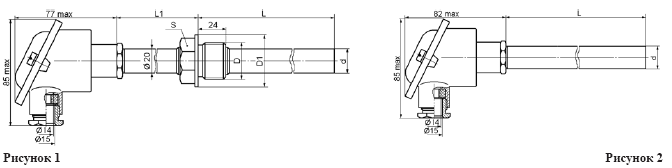

Размеры и параметры термопреобразователей ТХА (ТХК, ТНН)/1-2388; ТХА (ТХК, ТНН, ТЖК)/1-2388К по рисункам 1 и 2

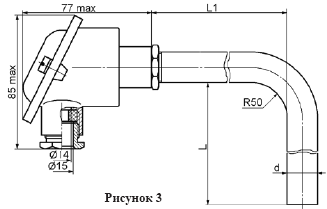

Размеры и параметры термопреобразователей ТХА (ТХК, ТНН)/1-2388; ТХА (ТХК, ТНН, ТЖК)/1-2388К по рисунку 3

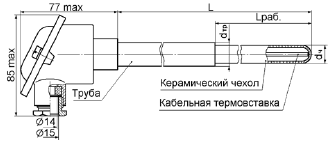

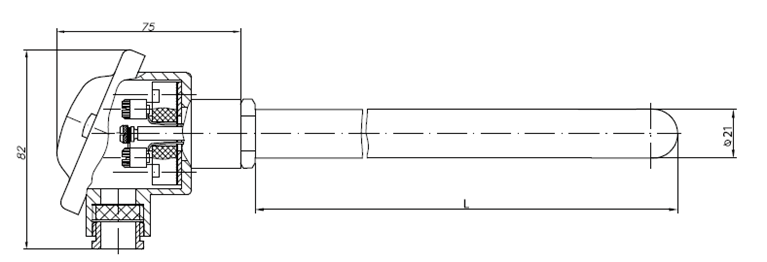

Рисунок 4 – Термопреобразователь ТХА/1-2388 КЕР

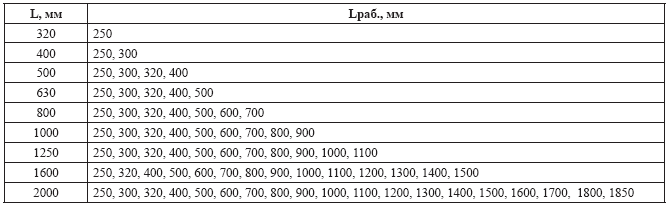

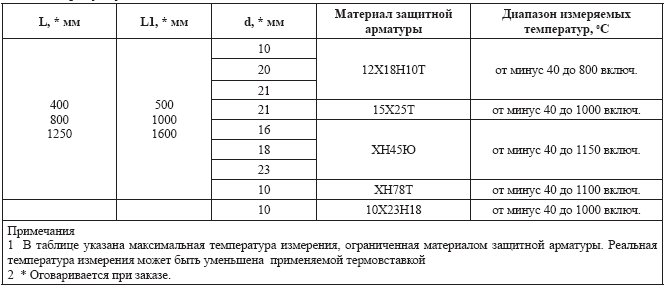

Длины защитной арматуры термопреобразователей по рисункам 4, 5, 6

Диаметры и материал защитной арматуры термопреобразователей по рисунку 4

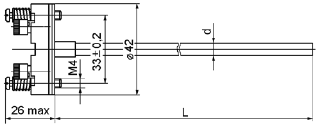

Рисунок 7 – Термовставка термопреобразователя ТХА (ТХК, ТНН, ТЖК)/1-2388К



Размеры и параметры термопарного кабеля термовставок

НСХ *	Материал * оболочки	Диаметр d, мм *	Количество * рабочих спаев	Конструкция * рабочего спая	Диапазон измеряемых температур, оС
ХА (К)	08Х18Н10Т	3,0	1	Н, И	от минус 40 до 800 включ.
		4,6	2
		5,0	1
		6,0	1
	Inconel 600	3,0	1		от минус 40 до 1150 включ.
		4,5	1, 2
		6,0	1
ХК (L)	08Х18Н10Т	3,0	1		от минус 40 до 600 включ.
		4,6	2
		5,0	1
		6,0	1
НН (N)	Inconel 600	3,0	1		от минус 40 до 1150 включ.
		4,5	1, 2
ЖК (J)	Inconel 600	3,0	1		от минус 40 до 900 включ.
		4,5	1, 2
Примечания: * Оговаривается при заказе

Примеры записи при заказе:

При заказе термопреобразователей по рис.1 или 2 необходимо указать:

- тип термопреобразователя (ТХА/1-2388, ТХК/1-2388);

- номер рисунка (1 или 2) и резьбу штуцера по рис.2;

- класс допуска по ГОСТ 6616-94 (1 или 2);

- конструкцию рабочего спая (изолированный «И» или не изолированный «Н»)

- длину L монтажной части защитной арматуры и диаметр d защитной арматуры;

- материал защитной арматуры:

- обозначение технических условий.

ТХА/1-2388 – рис.2 М27х2 И 2кл. L=1000мм 15Х25Т d=21мм ТУ 4211-136-12150638-2006.

При заказе изогнутой термопары по рис.3 дополнительно указывается длина L1:

ТХА/1-2388 – рис.3 И 2кл. L=800мм L1=1000мм 15Х25Т d=21мм ТУ 4211-136-12150638-2006.

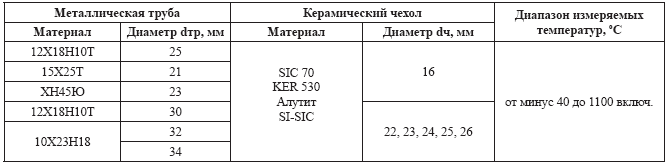

При заказе термопреобразователей по рис.4 (ТХА(ТХК)/1-2388КЕР) дополнительно указываются материал и и диаметры металлической трубы и керамического чехла согласно таблице:

ТХА/1-2388КЕР – рис.4 И 2кл. L=800мм 15Х25Т d=21мм, Lраб=320мм КЕR530 d=16мм ТУ 4211-136-12150638-2006.

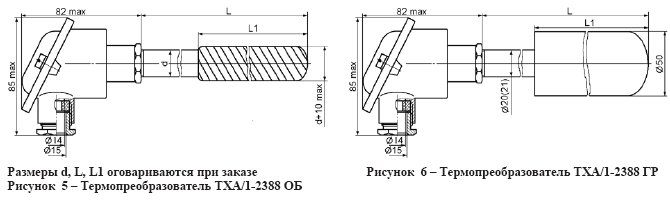

При заказе термопреобразователя по рис.5 ТХА/1-2388 ОБ указывается материал чехла и длины L1 и L:

ТХА/1-2388 ОБ – рис.5 И 2кл. L=800мм L1=320мм 12Х18Н10Т d=20мм ТУ 4211-136-1215-0638-2006.

При заказе термопреобразователя с графитовым чехлом по рис.6 запись аналогична примеру заказа по рис.5:

ТХА/1-2388 ГР – рис.6 И 2кл. L=800мм L1=320мм 10Х23Н18 d=10мм ТУ 4211-136-12150638-2006.

При заказе Термовставки по рис.7 указывается количество рабочих спаев, если их 2 – словом «двойной», материал Термовставки и диаметр d в соответствии с таблицей:

Термовставка ТХА/1-2388 рис.7 И двойной L=800мм, Inconel600 d=4,5мм

При заказе термопреобразователей по рис.8 запись аналогична примеру записи по рис.5 ТХА/1-

2388 ГРЧ рис.8 И 2кл L=800мм., L1=320мм 15Х25Т d=21мм ТУ 4211-136-12150638-2006.

При заказе термопреобразователей с двойным чехлом по рис.9 указывается длина монтажной части L:

ТХА/1-2388 Д рис.9 2кл L=1600мм ТУ 4211-136-12150638-2006.

При заказе термопреобразователей с двойным гнутым чехлом по рис.10 указывается длина монтажной части L:

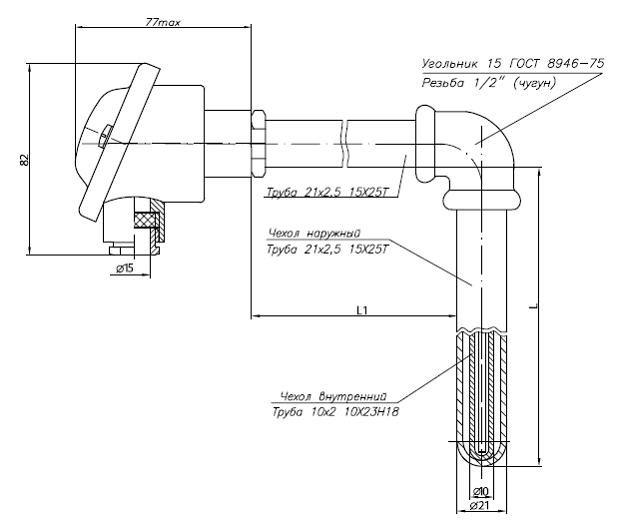

ТХА/1-2388 Д рис.10 2кл L=1200мм ТУ 4211-136-12150638-2006.

При заказе термопреобразователя по рис.11 необходимо указать дополнительно длину L1, марку материала и диаметр d, длину L, марку материала и диаметр D:

ТХА/1-2388 СВ рис.11 И 2кл L1=320 ХН45Ю d=16мм L=1600мм 15Х25Т D=21мм ТУ 4211-136-12150638-2006.

При заказе термопреобразователя с дополнительным контрольным каналом надо к обозначению термопреобразователя по рис.1-6, 8, 9, 11 в скобках указать шифр ОК и диаметр контрольного канала в мм: ТХА/1-2388 (ОК-6мм) рис.2 М27х2 И 2кл L=1000мм 15Х25Т d=21мм ТУ 4211-136-12150638-2006.
