Оповещатели взрывозащищенные ФИЛИН-1 и ФИЛИН-2

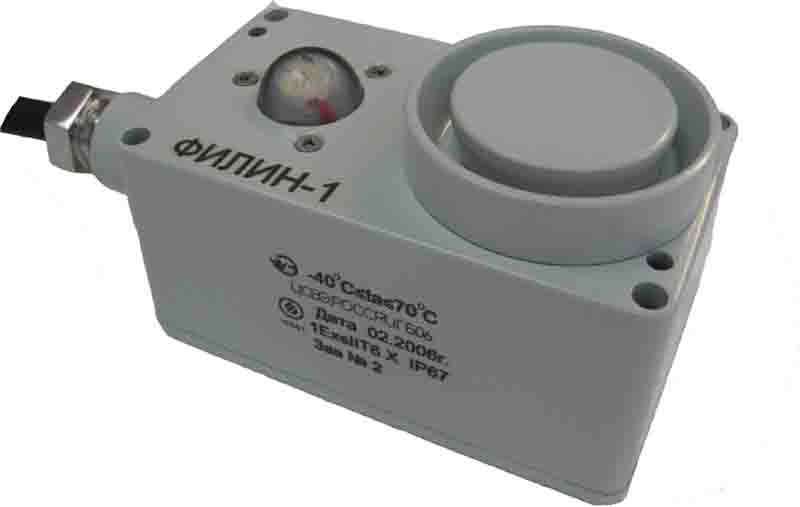

  Оповещатели светозвуковые взрывозащищенные ФИЛИН–1Оповещатели светозвуковые взрывозащищенные ФИЛИН 1 и ФИЛИН 2 соответствуют ТУ 4371-129-12150638-2006 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

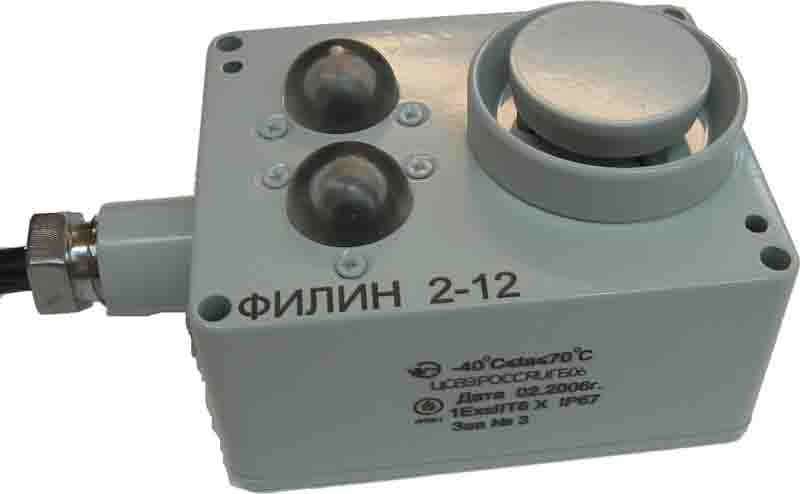

Оповещатели светозвуковые взрывозащищенные ФИЛИН–2   Светозвуковые оповещатели удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких Оповещателей проставляется дополнительный буквенный шифр МР.

Технические характеристики

  Световой сигнал Оповещателей светозвуковых имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180° светозвуковые оповещатели поставляются с частотой мигания тревожного светового сигнала от 0,5 до 5Гц. Свечение светозвуковых оповещателей ФИЛИН  1- одноцветное, основной цвет – красный (К); возможна поставка свечения другого цвета из ряда – белый (Б), зелёный (З) или, синий (С). Свечение Оповещателей ФИЛИН -2- одноцветное или двухцветное; выбор цветов – красный (К), белый (Б), зелёный (З) или синий (С). Несущая частота звукового сигнала светозвуковых оповещателей находится в диапазоне частот от 1500 до 3000Гц. Максимальное значение уровня звукового давления Оповещателей светозвуковых на расстоянии (1,00±0,05)м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ. Оповещатели модели ФИЛИН -1-12 и ФИЛИН -2-12 работают от источника постоянного тока напряжением от 10,8 до 28,0 В, ФИЛИН -1-220 и ФИЛИН -2-220 от сети напряжением от 187 до 243 В переменного или постоянного тока.

  Потребляемая мощность, Вт, не более:

ФИЛИН 1 12 и ФИЛИН 2 12 – 9,0

ФИЛИН 1 220 и ФИЛИН 2 220 – 12,0

  Время работы в режиме подачи тревожной сигнализации, минут, не более – 30

  Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99 – 1ЕхsdIIВТ6 Х

  Степень защиты по ГОСТ 14254-96 – IP67

  Оповещатели светозвуковые могут эксплуатироваться в климатической зоне ХЛ 1.1 по ГОСТ 15150-69 в атмосфере типа II по ГОСТ 15150-69 в диапазоне температуры от минус 40 до плюс 70°С (ФИЛИН-1-12 и ФИЛИН-2-12) и в диапазоне температуры от минус 40 до плюс 50°С (ФИЛИН-1-220 и ФИЛИН-2-220).

  Светозвуковые оповещатели в стандартной комплектации поставляются с кабелем в резиновой изоляции длиной L=1,5 м и кабельным вводом для трубной прокладки кабеля с присоединительной резьбой G½.

  Количество жил кабеля – 2, сечение жил кабеля – 1,5мм 2, внешний диаметр кабеля – 10мм. Возможна поставка приборов с кабелем другой длины по заказу, но не более 10 метров.

  Возможна поставка кабельного ввода с присоединительной резьбой G¾.

  Масса Оповещателя светозвукового не более 1,0 кг

  Возможна поставка светозвукового оповещателя Филин-2 без звукового сигнала.

Обозначение при заказе:

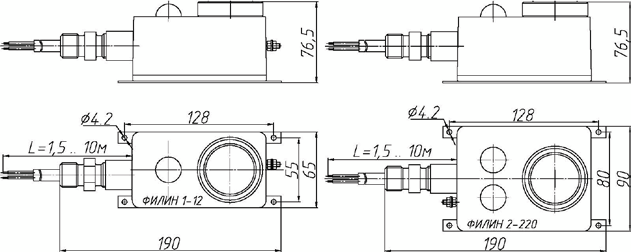

Габаритные и присоединительные размеры светозвукового Оповещателя Филин-1Рис.1 Габаритные и присоединительные размеры светозвукового Оповещателя Филин-1

Рис.2 Габаритные и присоединительные размеры светозвукового Оповещателя Филин-2

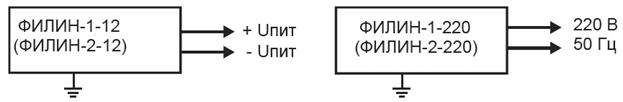

Схема подключения Оповещателей модели ФИ- ЛИН- 1-12 и ФИЛИН-2-12Рис.3а. Схема подключения Оповещателей свеозвуковых модели ФИЛИН-1-12 и ФИЛИН-2-12 Положительный вывод кабеля отмечен красным цветом. Диапазон подключаемых напряжений 10,6… 28 В постоянного тока

Рис.3б. Схема подключения светозвуковых оповещателей модели  ФИЛИН-1-220 и ФИЛИН-2-220. Диапазон  подключаемых напряжений 187… 243 В постоянного напряжения или переменного напряжения частотой 50Гц

ФИЛИН 1 - МР - 12 - Т-G¾ - Б - Б3 - 2,0 - ТУ 4371-129-12150638-2006
1 2 3 4 5 6 7 8



1 – тип прибора (ФИЛИН 1 или ФИЛИН 2);

2 – дополнительный шифр приёмки (только для МР);

3 – напряжение питания:

- 12 – от 10,6 до 28 В постоянного тока;

- 220 от 187 до 243 В постоянного или переменного тока

4 – присоединительная резьба кабельного ввода для прокладки кабеля в трубе:

- без обозначения – Т G ½;

- ТG ¾

5 – цвет свечения для ФИЛИН1 без обозначения (основной) красный

- Б белый

- З зелёный

- С синий

для ФИЛИН2 два цвета по выбору из ряда красный (К), белый (Б), синий (С), зелёный (З) и жёлтый (Ж); например КС, КЖ, СЗ, КК, ЗЗили БС;

6 – наличие звукового сигнала (только для ФИЛИН2)

- без обозначения со звуковым сигналом ;

- БЗ без звукового сигнала.

7 – длина кабеля L в метрах (для L=1,5 м без обозначения)

8 – обозначение технических условий.

Примеры обозначения при заказе

1. Оповещатель светозвуковой взрывозащищённый модели ФИЛИН1, питание постоянным напряжением в диапазоне от 10,8 до 28 В, кабельный ввод с присоединительной резьбой G ½B, цвет свечения красный, длина кабеля 1,5 м

ФИЛИН1 12 ТУ4371-129-12150638-2006

2. Оповещатель светозвуковой взрывозащищённый модели ФИЛИН1, изготовленный под надзором Российского Морского Регистра судоходства, питание напряжением в диапазоне от 187 до 243 В переменного или постоянного тока, кабельный ввод с присоединительной резьбой G ¾ – B, цвет свечения синий, длина кабеля 10,0 м

ФИЛИН1 МР220- ТG 3/4 – С10,0 ТУ4371-129-12150638-2006

3. Оповещатель светозвуковой взрывозащищённый модели ФИЛИН2, питание напряжением в диапазоне от 187 до 243 В переменного или постоянного тока, кабельный ввод с присоединительной резьбой G ½B, цвет свечения красный и синий, длина кабеля 1,5м

ФИЛИН2 220- КСТУ4371-129-12150638-2006
