ТСМУ/1-0289-HART, ТСПУ/1-0289-HART, ТХКУ/1-0289-HART, ТХАУ/1-0289-HART, ТППУ/1-0288-HART

Вернуться назад

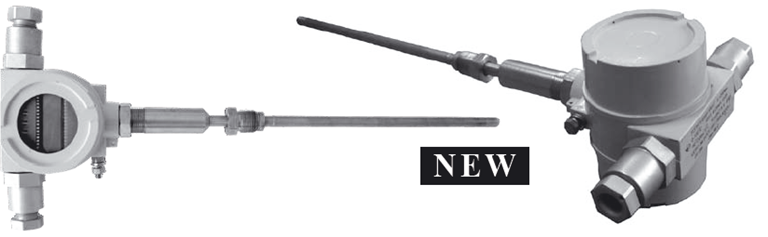

НАЗНАЧЕНИЕ

Термопреобразователи  ТСМУ/1-0289-HART,  ТСПУ/1-0289-HART,  ТХКУ/1-0289-HART, ТХАУ/1-

0289-HART, ТППУ/1-0288-HART предназначены для измерения температуры газов, жидкостей и сыпучих сред, не разрушающих материал защитной арматуры. Термопреобразователи обеспечивают непрерывное преобразование температуры в унифицированный токовый сигнал (4-20 мА) и предназначены

для работы в системах автоматического контроля, регулирования и управления технологическими процессами или  цифровой сигнал в соответствии с HART- протоколом для машин централизованного контроля и систем управления (АСУ)

Протокол HART обеспечивает двухсторонний обмен информацией между термопреобразователями и:

- коммуникатором (HCOMM-01);

- компьютером, оснащенным HART-модемом (НMODEM) и программным обеспечением HWORK;

- средствами управления  HART устройствами других производителей (коммуникаторами -Метран-650, НС-275 и т.д.)

Использование термопреобразователей с индексом HART с управляющими устройствами позволяет дистанционно проводить перенастройку датчиков (начало шкалы, диапазон измерения), производить запросы о типе, модели, серийном номере и возможном и фактическом диапазоне измерения.

При считывании информации по HART-протоколу возможно подключение по двухпроводной схеме до 15 датчиков. При этом каждому датчику присваивается адрес от 1 до 15 и коммуникатор или автоматизированная система управления определяет и работает с каждым из них.

Термопреобразователи с индексом HART могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором.

Термопреобразователи ТСМУ/1-0289-HART,  ТСПУ/1-0289-HART,  ТХКУ/1-0289-HART, ТХАУ/1-0289-HART, ТППУ/1-0289-HART  имеют вид взрывозащиты «Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, маркировку взрывозащиты 1ЕxdIICT6Х (знак «Х» указывает на особые условия монтажа и эксплуатации по ГОСТ Р 51330.0-99).

В качестве первичных преобразователей используются термопары с изолированным спаем и номинальными статическими характеристиками преобразования ХА(К), ХК(L), ПП(S), ПП(R) по ГОСТ ГОСТ Р 8.585-2001 и Термометры сопротивления с номинальными статическими характеристиками преобразования 100П, 100М по ГОСТ 6651-94, ГОСТ Р8.625-2006.

Измерительный преобразователь сигналов первичного преобразователя в унифицированный токовый выходной сигнал размещен в головке термопреобразователя и содержит компенсатор нелинейности сигнала первичного преобразователя и компенсатор температуры холодного спая (для термопар).

Измерительный преобразователь сигналов первичного преобразователя в унифицированный токовый выходной сигнал и цифровой сигнал в соответствии с HART- протоколом, термопреобразователей с индексом HART, расположен в алюминиевом корпусе с двумя крышками.

Вид климатического исполнения по ГОСТ Р52931-2008 – группа С4 (температура окружающей среды от минус 30 до 50°С, относительная влажность 98% при температуре 35°С), устойчивость к механическим воздействиям по ГОСТ Р52931-2008 – группа исполнения N2. Термопреобразователи (рис. 3, 4, 5) могут эксплуатироваться:

– с защитными гильзами 908.1592.015 на условное давление 25 МПа;

– с защитными гильзами 908.1591.016 на условное давление 50 МПа;

Термопреобразователи  (рис.  1,  2,  6)  могут  эксплуатироваться  с  передвижными  штуцерами

908.1593.002-00…-03.

Защитные гильзы и штуцеры поставляются по отдельному заказу.

В комплект кабельного ввода термопреобразователей ТСПУ (ТСМУ)/1-0289, ТХАУ/1-0289, ТХКУ/1-

0289, ТЖКУ/1-0289,  ТННУ/1-0289 входят резиновые уплотнения для кабеля диаметром 8-10, 10-12 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4211-066-12150638-2007

Зависимость выходного тока от температуры…………………………………………………………………..линейная

Сопротивление линии нагрузки с линией связи, кОм, не более:

– для тока 0-5 мА………………………………………………………………………………………………………………………2,5

– для тока 4-20 мА…………………………………………………………………………………………………………………….1,0

Линию связи в виде витой пары рекомендуется прокладывать отдельно от силовых линий:

Степень защиты от воздействия воды и пыли по ГОСТ 14254-96 ……………………………………………. IP54

Диаметр рабочего конца монтажной части защитной арматуры d, мм:

– для ТСПУ (ТСМУ)/1-0289 ………………………………………………………………………………………………………..8

– для ТХАУ/1-0289, ТХКУ/1-0289, ТППУ/1-0288 ……………………………………………………………………….10

Условное давление измеряемой среды, МПа:

– для исполнения по рис. 1, 2…………………………………………………………………………………………………….0,4

– для исполнения по рис. 3………………………………………………………………………………………………………10,0

– для исполнения по рис. 4………………………………………………………………………………………………………..6,3

Показатель тепловой инерции, с, не более:

– для термопреобразователей с диаметром рабочего конца защитной арматуры 8 мм ………………….20

– для термопреобразователей с диаметром рабочего конца защитной арматуры 10 мм ………………..40

Таблица 1. Обозначение преобразователей, НСХ, класс точности, сопротивление нагрузки, схема подключения

Тип термопреоб-

разователя

НСХ первичного преобразователя Диапазон измерения Предел приведенной погрешности, % Диапазон изме- нения выходного сигнала, мА Напряжение питания, В
ТСМУ/1-0289- HART 100М

α=0,00428

-50…+50

0…100

0…150

±0,25

±0,50

4…20 18…36
ТСПУ/1-0289- HART 100П или Pt100 α=0,00391 α=0,00385 -50…+50

0…100

0…150

0…200

0…300

0…400

0…500

±0,25

±0,50

4…20 18…24
ТХАУ/1-0289- HART ХА(К) 0…600 ±1,0 4…20 18…24
0…900 ±0,5, ±1,0 4…20 18…36
ТХКУ/1-0289- HART ХК(L) 0…300

0…400

0…500

0…600

±0,50

±1,0

±1,5

4…20 12…36
ТППУ/1-0288- HART ПП(S), ПП(R) 0…800

0…1000

0…1300

±0,50

±1,0

±1,5

4…20 18…36

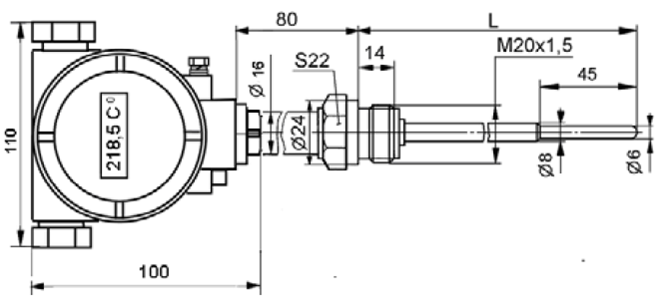

Рис. 1 - Габаритные чертежи термопреобразователей ТСПУ(ТСМУ)/1-0288HART, ТХАУ/1-0288 HART с алюминиевой головкой с подвижным штуцером и заужением.

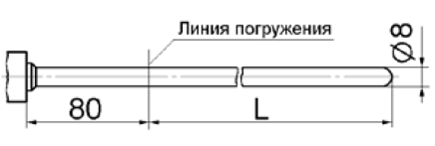

Рис.2 Габаритный чертеж термопреобразователей ТСПУ(ТСМУ)/1-0288 НART, ТХАУ/1-0288 НART в алюминиевом корпусе без штуцера, остальное – см. рис. 1

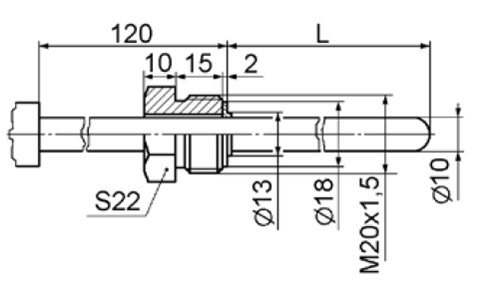

Рис. 3 - Габаритные чертежи термопреобразователей ТСПУ(ТСМУ)/1-0288HART, ТХАУ/1-0288HART с алю- миниевой головкой с подвижным штуцером, осталь- ное – см. рис. 1

При заказе термопреобразователя и при записи в технической документации необходимо указать:

– тип термопреобразователя ТСМУ/1-0289-HART, ТСПУ/1-0289-HART, ТХКУ/1-0289-HART, ТХА-

У/1-0289-HART, ТППУ/1-0288-HART;

– НСХ первичного преобразователя, по заказу [для термопреобразователей сопротивления – 100П,

100М для термопар - ТХА(К), ТХК(L), ТПП(S), (R)];

– номер рисунка (1, 2, 3, 4);

– длину монтажной части защитной арматуры (100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000,

1250, 1600, 2000 мм);

– диапазон измеряемой температуры (в соответствии с таблицей 1);

– предел допускаемой основной погрешности (0,25; 0,50; 1,00; 1,50% в соответствии с таблицей);

– информацию о кабельном вводе:

– тип штуцера (Т – штуцер для подсоединения трубы с резьбой G3/4; Т-G1/2 – штуцер для подсоединения трубы с резьбой G1/2; Б – штуцер для монтажа бронированным кабелем);

– материал штуцера (Н – нержавеющая сталь типа 12Х18Н10Т; С – углеродистая сталь с защитным покрытием; А – алюминиевый сплав);

– наличие цифрового индикатора (ИС – светодиодного, ИЖ – жидкокристаллического)

– обозначение технических условий.

Примеры записи при заказе

1.Термопреобразователь взрывозащищённый ТХАУ/1-0289-HART,  вид взрывозащиты «взрывонепро- ницаемая оболочка», исполнение по рисунку, длина монтажной части защитной арматуры 250 мм, диапа- зон измерения температуры от 0 до + 900 °С, предел допускаемой основной погрешности 1,0%, кабель- ным вводом для прокладки кабеля в трубе с присоединительной резьбой G1/2 из углеродистой стали:

ТХАУ/1-0289-HART, ХА(К) – 4/250 – 0…900 °С – 1,0% Т-G1/2 – С ТУ 4211-066-12150638-2007;

2. То же, но с наличием индикатора жидкокристаллического –

ТХАУ/1-0289-HART, ХА(К) – 4/250 – 0…900 °С – 1,0% T – G1/2-C-ИЖ ТУ 4211-066-12150638-2007;
