Кабели соединительные

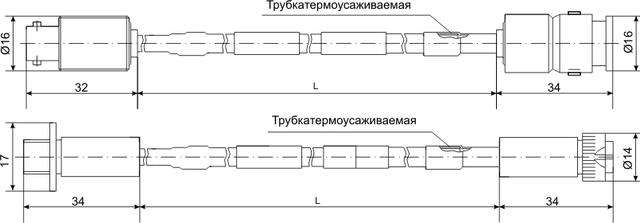

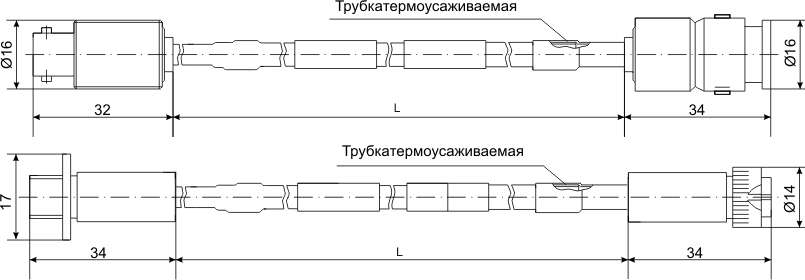

Кабели КС10, КС11 предназначены для увеличения длины кабеля датчиков ДВТ. Соединительные кабели применяются при длине кабеля датчика 0,5 м и установки датчика внутри оборудования. Защитить соединительные разъемы датчика и соединительного кабеля можно с помощью коробок разъемов КР10, КР20. Данный кабель выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.
Кабель КС24 предназначен для увеличения длины кабеля датчика 625В01 с ИП24.
Таблица 1. Характеристики и применяемость
| Тип | Обозначение | Описание | Длина, мм |
|---|---|---|---|
| КС10 | ВШПА.421412.057 | Удлинитель кабеля датчиков с разъемом СР50-74 ФБ (ДВТ10, ДВТ20, ДВТ40.40, т.д.) | 3; 5; 7; 9; 12 |
| КС11 | ВШПА.421412.157 | Удлинитель кабеля датчиков с разъемом РСГ 4 ТВ (ДВТ40.10, ДВТ40.20 и т.д.) | 3; 5; 7; 9; 12 |
| КС24 | ВШПА.421412.353.02 | Удлинитель кабеля датчика 625В01 для подключения к ИП24 |
