Тахометр предназначен для бесконтактного измерения частоты вращения вала турбин из хромоникелевых ферромагнитных сталей с индикацией в цифровой форме, преобразования частоты вращения в унифицированный сигнал постоянного тока и сигнализации при достижении заданного значения. Тахометр ИП-115 выдает сигнал останова турбины, имеет режим запоминания максимума частоты вращения и режим измерения зазора датчика относительно вала турбины. В тахометре использована цифровая установка аварийных и предупредительных сигнализаций, а также имеется внутренний генератор для проверки их срабатывания и работоспособности всего комплекта. Тахометр содержит интерфейс RS-485 для связи с ПК. Применяется для любых типов турбин или подобного оборудования.
| Наименование параметра | Значение по ТУ |
|---|---|
| Диапазон измерения частоты вращения, об/мин Дискретность измерения 1 об/мин. |
0 ÷ 4000 0 ÷ 10000 |
| Количество пазов (зубьев) (по согласованию с заказчиком, возможно любое количество зубьев) | 1 2 ... 60 ... |
| Абсолютная погрешность измерения частоты вращения, об/мин, не более | ± 1 |
| Основная приведенная погрешность унифицированного сигнала, %, не более | ± 1 |
| Основная абсолютная погрешность срабатывания сигнализации об/мин, не более | ±1 |
| Задержка срабатывания аварийной и предупредительной сигнализации, сек., не более Т- период вращения вала (20 мсек при 3000 об/мин) | 3Т+12 |
| Время измерения, сек - индикации, сек |
1Т 0,5 |

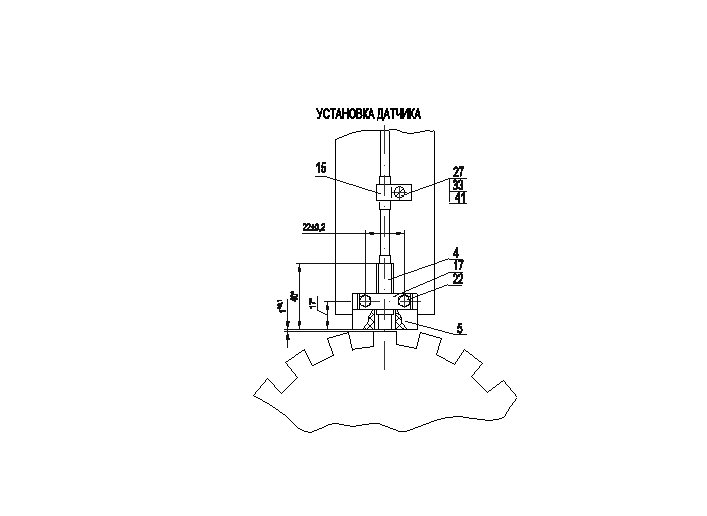

| Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм | 1,0±0,25 |
| Рабочий диапазон зазора, мм | 0,5 ÷ 2 |
| Унифицированный выходной сигнал постоянного тока, мА, при нагрузке: не более 2 кОм не более 500 Ом |
0 ÷ 5 4 ÷ 20 |
| Предел дополнительной погрешности унифицированного сигнала, %, от воздействия: температуры относительной влажности |
± 1,5 ± 2,5 |
| Сопротивление цепей питания и сигнализации, МОм, не менее: в нормальных климатических условиях в условиях предельной влажности |
40 2 |
| Электрическая изоляция должна выдерживать в течение одной минуты без пробоя испытательное напряжение, кВ в цепях питания в цепях сигнализации |
1,5 0,5 |
| Коммутационная возможность реле сигнализации и защиты, А при постоянном токе напряжением от 6 В до 30В при постоянном или переменном токе напряжением от 30 В до 220В |
0,1 ÷ 2,0 0,05 ÷ 0,1 |
| Время установления рабочего режима, мин | 5 |
| Питание устройства осуществляется от сети переменного тока 220В 50Гц. Потребляемая мощность, ВА, не более | 8 |
| Напряжение индустриальных радиопомех, дБ, не более на частотах от 0,15 до 0,5 МГц. на частотах от 0,5 до 2,5 МГц. на частотах от 2,5 до 30 МГц. |
80 74 66 |
| Габаритные размеры, мм, не более датчика преобразователя блока контроля выносного индикатора |
12 х 40 105 х 50 х 100 100 х 170 х 200 160 х 55 х 80 |
| Масса, кг, не более блока преобразователя датчика выносного индикатора комплекта |
2 0,35 0,1 0,5 4,5 |
| Длина кабеля датчика, м | 5 ± 0,1 |
| Наработка на отказ (То) при вероятности безотказной работы 0,9, час, не менее | 2,5 x 10^4 |
| Средний срок службы, лет | 10 |
