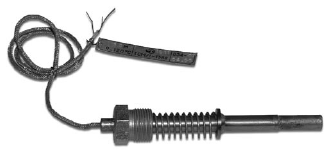

Для измерения температуры малогабаритных подшипников и твердых тел.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
по ТУ 4211-130-12150638-2006
Диапазон измерения температур, ºС – от минус 50 до плюс 120
Материал защитной арматуры:
- для исполнений по рисункам 1, 2, 5 – латунь Л63, Л96 и 12Х18Н10Т
- для исполнений по рисункам 3, 4 медь М1и 12Х18Н10Т
-для исполнения по рисунку 6 – слюдосодержащий материал
Защищенность от пыли и воды по ГОСТ 14254-96:
- для рис. 1, 2, 5,6 – IP00
- для рис. 3, 4 – IP55
При заказе и записи в технической документации необходимо указать:
- тип термометра: ТСП/1-1388, ТСМ/1-1388;
- номер рисунка: 1-6;
- НСХ преобразования по ГОСТ 6651-94, ГОСТ 8.625-2006:
- для ТСП/1-1388 – 50П, 100П;
- для ТСМ/1-1388 – 50М;
- класс допуска: – для ТСП/1-1388 – В, С
- для ТСМ/1-1388 – С

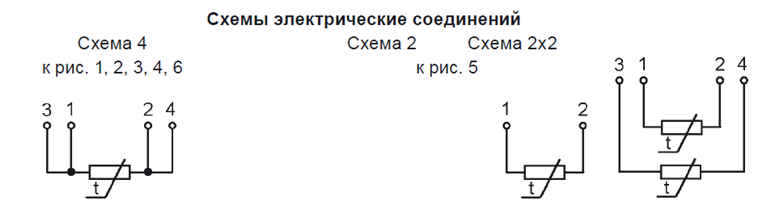

- номер схемы соединений выводов: (см. табл.)
- материал защитной арматуры для исполнений по рисункам 1,2,5;

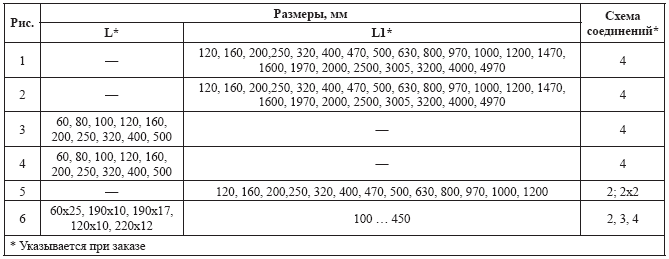

- длину монтажной части защитной арматуры L, мм, для исполнений по рисункам 3, 4 …(см.табл.)
- длину гибкого кабеля L1, мм: – для исполнений по рисункам 1, 2, 5, 6 ………………………… (см.табл.)
- обозначение технических условий.

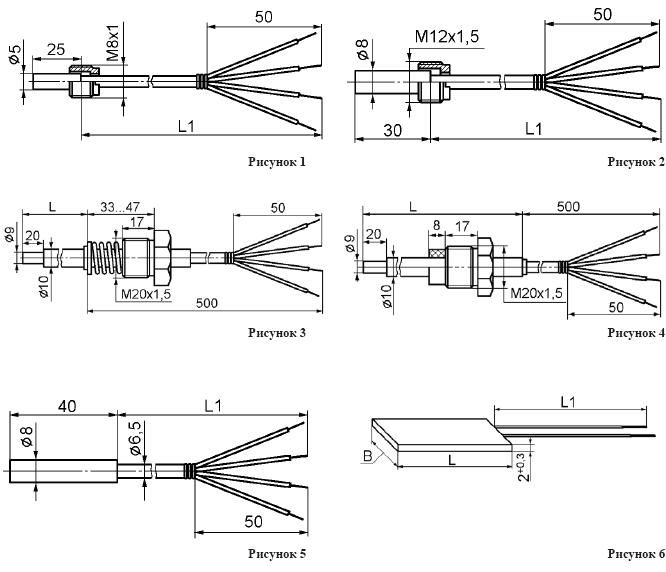

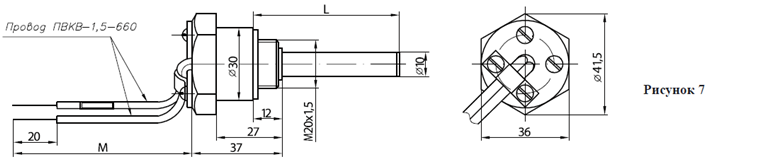

Исполнения термометров ТСП(ТСМ)/1-1388
Пример записи при заказе
Термометр ТСП/1-1388, исполнение по рисунку 1, НСХ 50П, класс допуска В, схема 4, длина гибкого кабеля 1000 мм, с материалом защитной арматуры Л63 -
ТСП/1-1388 – 1 50П В сх.4 L1=1000 мм – Л63 ТУ 4211-130-12150638-2006.
