ДУ ЛП. Дистанционный указатель линейных перемещений

Вернуться назад

Назначение

ДУ ЛП предназначен для непрерывного преобразования и контроля линейного положения подвижных органов исполнительных механизмов и различных объектов, в том числе находящихся под давлением, в частности положений запорных органов трубопроводной арматуры, конечных и промежуточных положений подвижных частей механизмов, в качестве охранных извещателей и т.п.
Конструкция ДУ ЛП допускает его присоединение к запорной арматуре, без использования сальников.
ДУ ЛП предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики.

Принцип работы

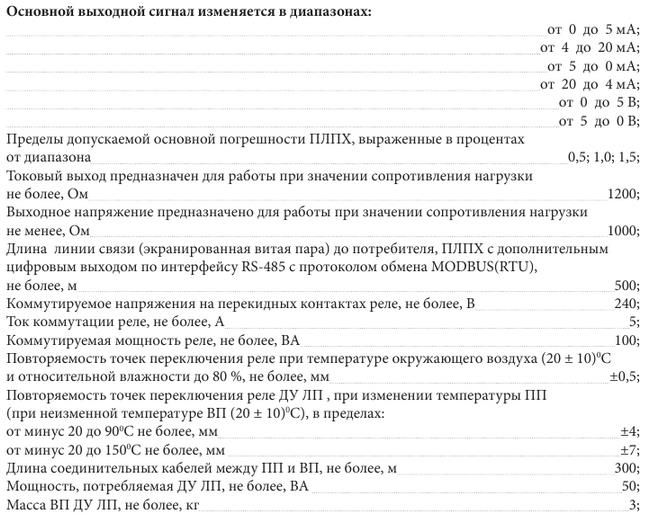

Информация о положении подвижного органа, к которому, потребителем, присоединен стержень мишени ДУ ЛП, представляется в виде токового сигнала 4-20 мА, 0-5 мА, сигнала 0-5 В, в виде цифрового сигнала по интерфейсу RS-485 с протоколом обмена MODBUS(RTU), цифровой индикации на светодиодном индикаторе и срабатывания перекидных контактов двух реле, настроенных потребителем на точки контроля (ВП-1), либо срабатыванием перекидных контактов двух реле, настроенных потребителем на точки контроля, и их индикацией (ВП-2).

Конструктивные особенности

Конструктивно ДУ ЛП состоит из первичного преобразователя, далее ПП, и электронного блока вторичного преобразователя, далее ВП, а также мишени, перемещающейся в герметичном измерительном канале ПП. Мишень закрепляется потребителем на подвижном органе механизма или связывается с ним приводом.
В зависимости от заказа и решаемой потребителем задачи ДУ ЛП комплектуется сменной насадкой, для связи с объектом контроля, различными исполнениями крепления на базовой поверхности объекта, различными типами кабельных вводов.

ДУ ЛП изготавливают в следующих исполнениях:

−  Общепромышленное исполнение, приемка ОТК завода-изготовителя (шифр приемки и надзора отсутствует в обозначении заказа).
−  Взрывозащищенное исполнение ДУ ЛП (шифр в обозначении заказа Ex). ПП ДУ ЛП могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002 и во взрывоопасных зонах и помещениях всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Вид и уровень взрывозащиты ПП ДУ ЛП по ГОСТ 30852.0-2002 – 1ЕхdІІСТ6 Х, где знак «Х» означает особые условия эксплуатации.
−  Исполнение предназначенное для работы на морских судах (шифр в обозначении заказа МР). ДУ ЛП с шифром МР предназначены для эксплуатации на кораблях, морских судах с неограниченным районом плавания и удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства. ДУ ЛП с шифром МР рассчитаны для работы в условиях вибрации, наклонов, ударных нагрузок, в условиях относительной влажности до 100 % при температуре до 500С. ДУ ЛП с шифром МР предназначены для эксплуатации в условиях, пронормированных для климатического исполнения ОМ2 по ГОСТ 15150. ДУ ЛП с шифром МР выпускаются под техническим наблюдением Российского морского регистра.

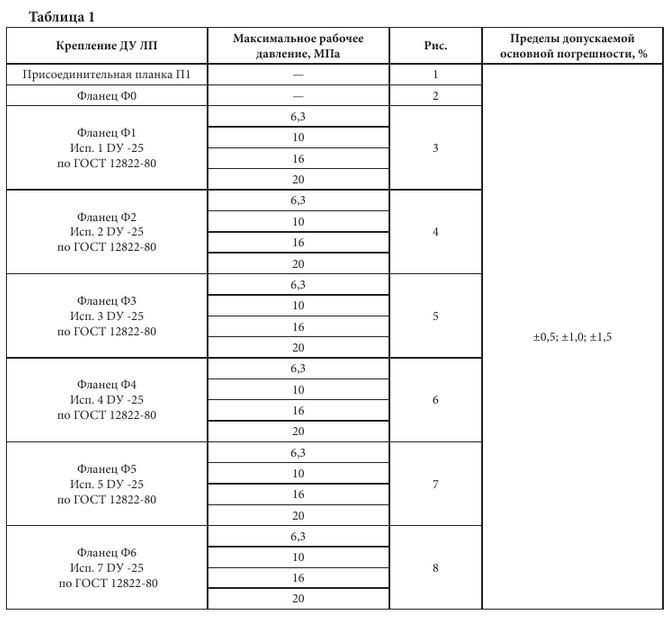

Варианты исполнений ДУ ЛП приведены в таблице 1.

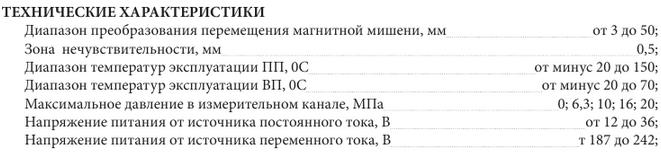

Электромагнитная совместимость ДУ ЛП , соответствует критерию функционирования А по ГОСТ Р 52931-2008, приложение М. Степень жёсткости воздействий – четвертая;
ДУ ЛП является прочным и устойчивым к воздействию синусоидальной вибрации согласно исполнению N2 по ГОСТ Р 52931-2008;
ПП ДУ ЛП по защищенности от воздействия окружающей среды относится — к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP67 по ГОСТ 14254-96;
ВП ДУ ЛП по защищенности от воздействия окружающей среды относятся — к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP54 по ГОСТ 14254-96.

Пример записи при заказе

Дистанционный указатель линейных перемещений, ПП с присоединительным фланцем, исполнения Ф1, на максимальное рабочее давление 6,3 МПа, штуцером кабельного ввода, для прокладки кабеля в металлорукаве Герда-МГ, вторичным преобразователем ВП-1 с основной погрешностью преобразования 1,5% и напряжением питания 24В, и сменной насадкой.

Взрывозащищенный дистанционный указатель линейных перемещений, с присоединительной планкой П1, штуцером кабельного ввода, для открытой прокладки кабеля, вторичным преобразователем ВП-1 с основной погрешностью преобразования 1 % и напряжением питания 220В.

СТРУКТУРА ОБОЗНАЧЕНИЙ ПЛПХ ПРИ ЗАКАЗЕ

1 – наименование, тип и вид исполнения изделия:
Общепромышленное исполнение — шифр не ставится;
Взрывозащищенное исполнение ПП- шифр Ex;
Исполнение для работы на морских судах — шифр МР;
2 – способ крепления пп ду лп на объекте:
− П1 – присоединительная планка и фланец (рис 1);

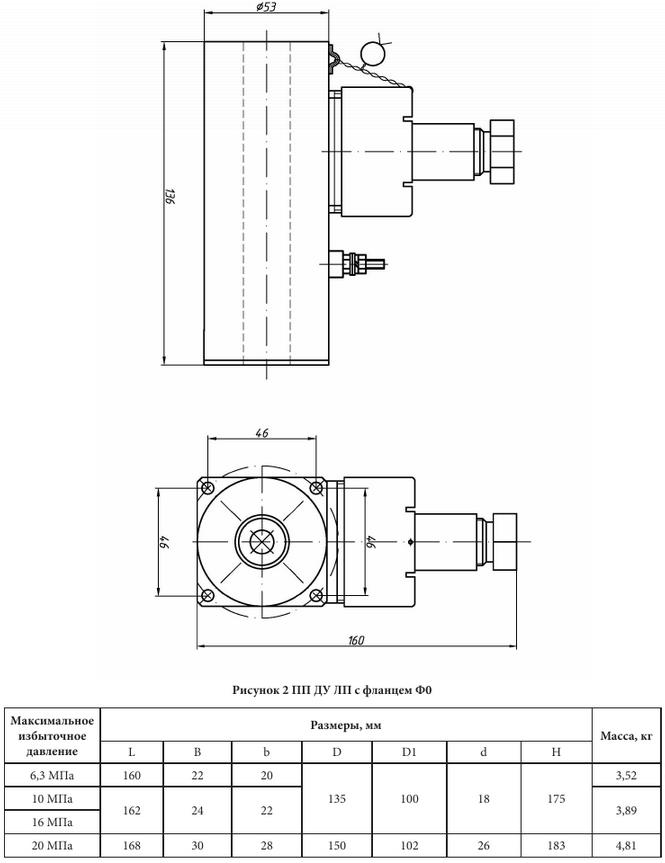

− Ф0 – фланец (рис 2);

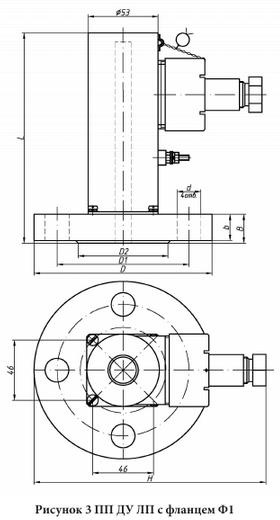

− Ф1 – фланец с присоединительным размером, соответствующим исполнению 1 по ГОСТ 12822-80 (рис 3);

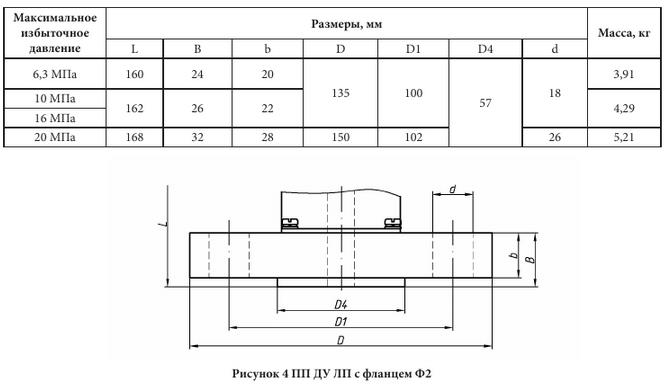

− Ф2 – фланец с присоединительным размером, соответствующим исполнению 2 по ГОСТ 12822-80 (рис 4);

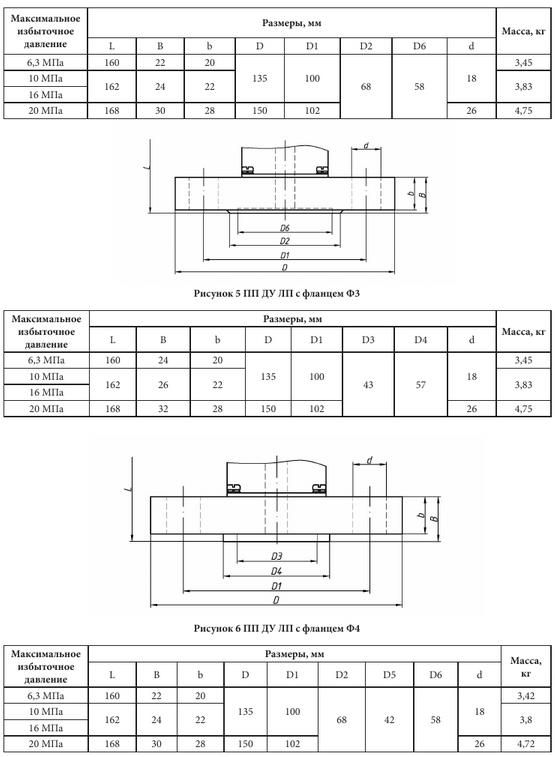

− Ф3 – фланец с присоединительным размером, соответствующим исполнению 3 по ГОСТ 12822-80 (рис 5);
− Ф4 – фланец с присоединительным размером, соответствующим исполнению 4 по ГОСТ 12822-80 (рис 6);

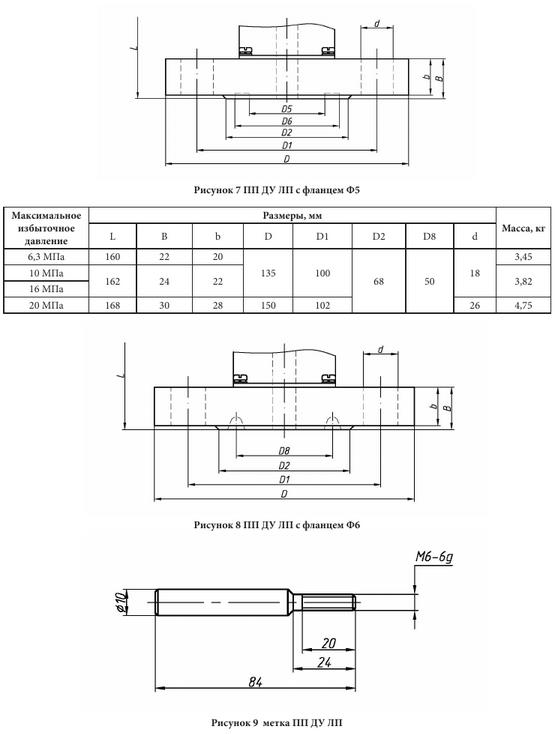

− Ф5 – фланец с присоединительным размером, соответствующим исполнению 5 по ГОСТ 12822-80 (рис 7);
− Ф6 – фланец с присоединительным размером, соответствующим исполнению 7 по ГОСТ 12822-80 (рис 8);
− крепление эскиз (чертеж) №… – крепление по эскизу заказчика;
3 –максимальное рабочее давление среды в измерительном канале и со стороны фланцев Ф1-Ф6:
− 6,3 МПа;
− 10 МПа;
− 16 МПа;
− 20 МПа;
4 – тип штуцера кабельного ввода для пп:
− К – под кабель для открытой прокладки;
− Б – под бронированный кабель;
− М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель метало-рукава Герда –СГ16-Н-М20х1,5 ТУ1690-020-45416838-2008;
− Р – разъем вилка 2РМ18Б7Ш1В1 АШДК.434410.О62 ТУ;

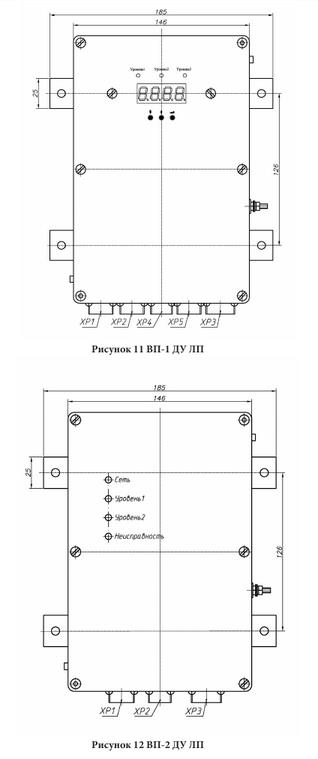

5 – тип вторичного преобразователя вп-1 или вп-2:
6 – основная погрешность выходного сигнала для вп-1;
7 – Номинальное напряжение питания вторичного преобразователя:

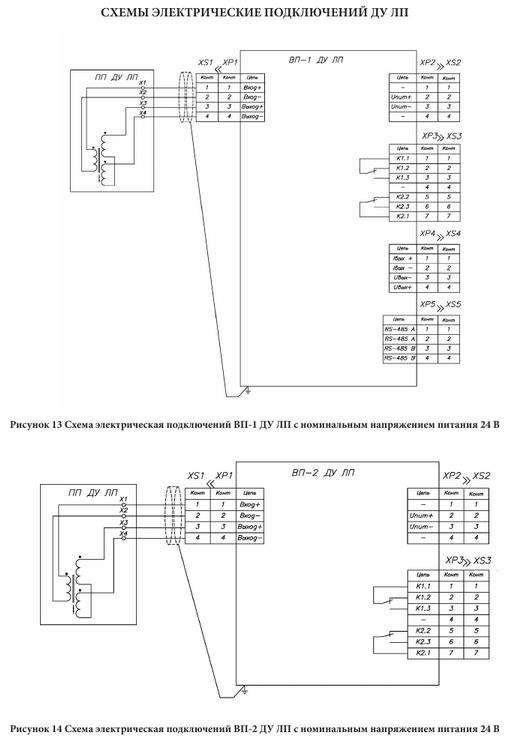

− 24 – 24 В постоянного тока;

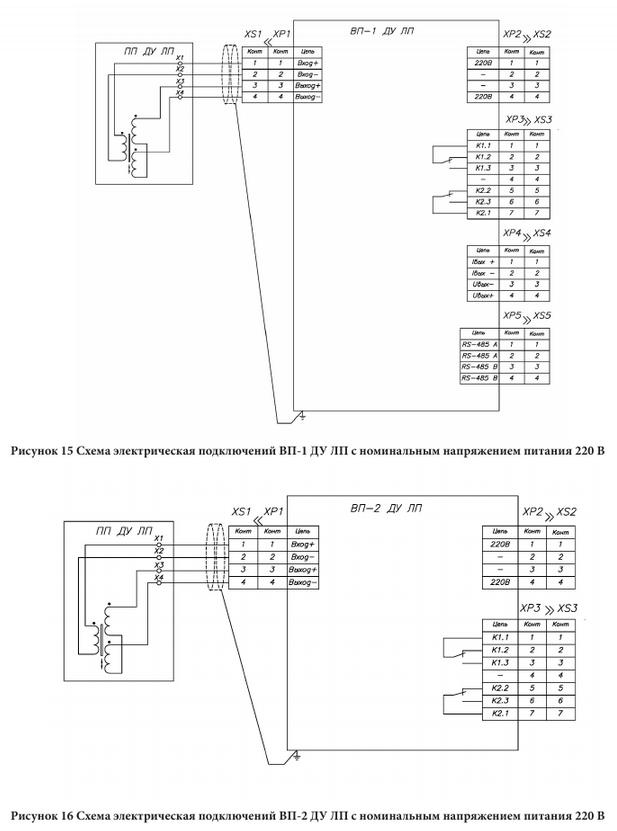

− 220 – 220 В переменного тока;
8 – обозначение сменной насадки (при необходимости):

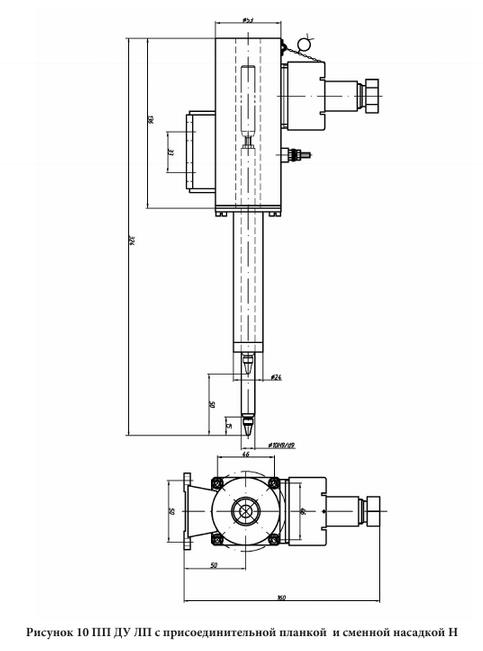

− Н – сменная насадка (рис 7);
9 – обозначение технических условий – ту 4218-158-12150638-2013.
