ТХА/1-1087, ТХК/1-1087

Вернуться назад

Для использования в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений во взрывоопасных зонах и помещениях для измерения температуры жидких и газообразных сред: азотоводородной смеси и продуктов сгорания природного газа (Н2 , N2 , СО, О2 , Н2 О, СН4 ) газообразного и жидкого аммиака, природного газа, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода (Н2 S) и сернистого ангидрида (SО2 ) в допустимых пределах по ГОСТ 12.1.005.



Термопреобразователи с защитной арматурой из стали 10Х17Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей до 25% Н2 S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год). Термопреобразователи предназначены для применения во взрывоопасных зонах и помещениях 0, 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах и помещениях всех классов согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам имеют взрывобезопасный уровень взрывозащиты. Конструкция термопреобразователей может иметь вид взрывозащиты «Искробезопасная цепь», с маркировкой взрывозащиты OExiaIIСТ6, 1ЕхibIIСТ6 и «Взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ЕхdIIСТ6.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-018-12150638-2007

Диапазон измеряемых температур, °С:

- ТХА/1-1087 (рис. 1, 2) – от 0 до плюс 800

- ТХК/1-1087 (рис. 1, 2) – от 0 до плюс 600

- ТХК/1-1087 (рис. 3, 4) – от 0 до плюс 300

НСХ по ГОСТ 6616-94 – ХА(К), ХК(L)

Класс допуска по ГОСТ 6616-94 – 2

Материал защитной арматуры – сталь 12Х18Н10Т, 10Х17Н13М2Т

Материал головки – алюминиевый сплав, сталь 12Х18Н10Т

Термопреобразователи поставляются с вводными устройствами: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладкикабеля (Т) с присоединительной резьбой G3/4 (возможна поставка G1/2).

При заказе и записи в технической документации необходимо указать:

- тип термопреобразователя (ТХА/1-1087, ТХК/1-1087);

- количество чувствительных элементов (для двойных термопреобразователей);

- номер рисунка (1, 2, 3 или 4);

- длину монтажной части защитной арматуры L: 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;

- материал защитной арматуры;

- материал головки;

- маркировку взрывозащиты;

- тип вводного устройства.

Схемы электрических соединений

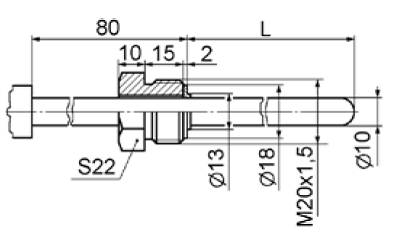

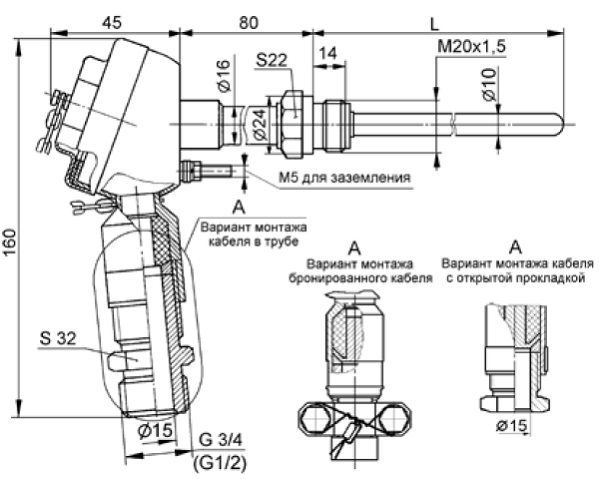

Рис. 1 - Головка из нержавеющей стали, штуцер неподвижный

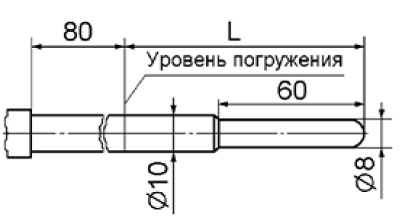

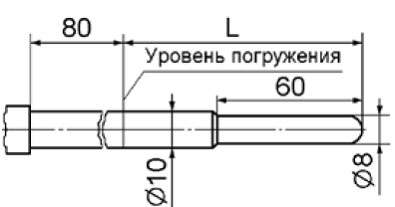

Рис. 2 - Погружаемая часть без штуцера. Остальное – см. рисунок 1

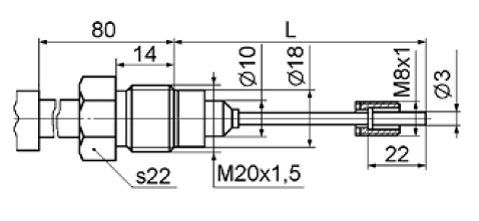

Рис. 3 - Штуцер подвижный, кабельная погружаемая часть Остальное – см. рисунок 1

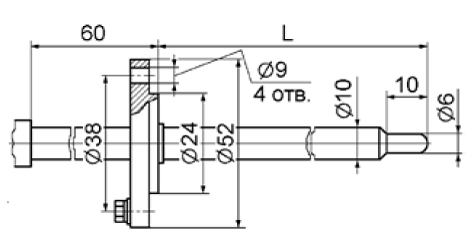

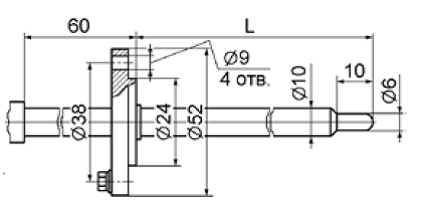

Рис. Рисунок 4 Остальное – см. рисунок 1

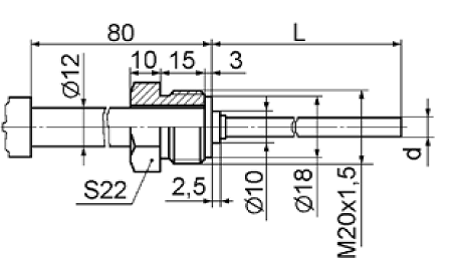

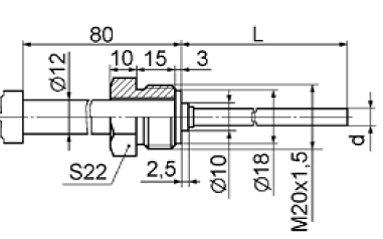

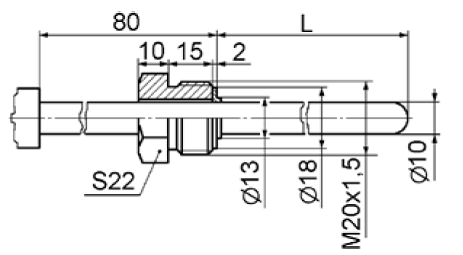

Рис. 5 - Штуцер подвижный Остальное – см. рисунок 1

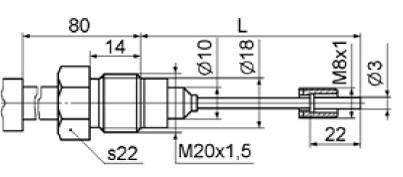

Рис. 6 - Штуцер подвижный, кабельная погружаемая часть Остальное – см. рисунок 1

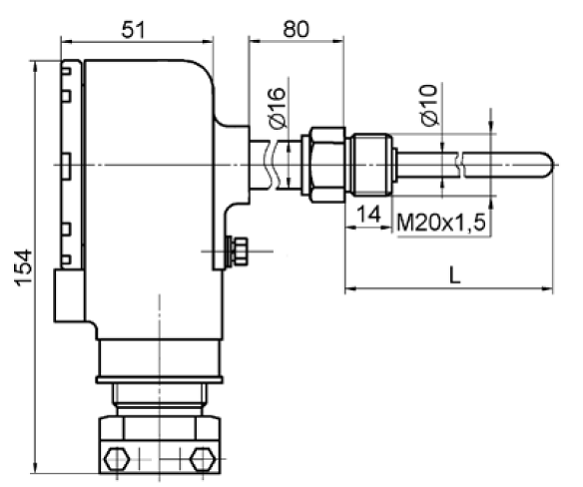

Рис. 7 - Головка из алюминиевого сплава. Штуцер неподвижный

Рис. 8 - Погружаемая часть без штуцера. Остальное – см. рисунок .7

Рис. 9 - Штуцер подвижный, кабельная погружаемая часть Остальное – см. рисунок 7

Рис. 10 Остальное – см. рисунок 7

Рис. 11 - Штуцер подвижный Остальное – см. рисунок 7

Рис. 12 - Штуцер подвижный, кабельная погружаемая часть Остальное – см. рисунок 7

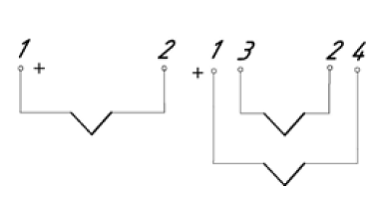

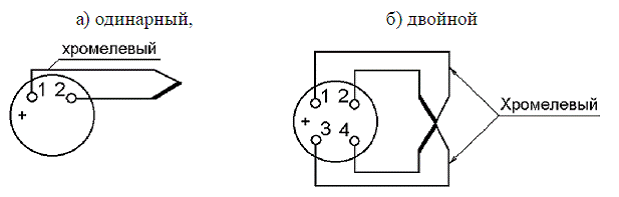

а – с одним рабочим спаем; б – с двумя рабочими спаями Схемы соединений термопреобразователей



Примеры записи при заказе

1. Термопреобразователь ТХА/1-1087, с двумя рабочими спаями, конструктивного исполнения по рисунку В.1 (с головкой из нержавеющей стали), класса допуска 2, с арматурой из стали 12Х18Н10Т, с длиной погружаемой части L = 630 мм, кабельным вводом для монтажа кабеля в трубе с присоединительной резьбой G3/4, взрывозащитой вида d (маркировка взрывозащиты 1ЕxdIICT6 Х):

ТХА/1-1087 двойн., рис. 1, кл. 2, 12Х18Н10Т, L = 630 мм, Т-G3/4, 1ЕxdIICT6 Х ТУ 4211-018-12150638-2007.

2. Термопреобразователь ТХК/1-1087, с одним рабочим спаем, конструктивного исполнения по рисунку В.12 (с алюминиевой головкой), класса допуска 2, кабельной погружаемой частью защитной арматуры (оболочка кабеля из стали 12Х18Н10Т или 08Х18Н10Т), с длиной погружаемой части 10000 мм и диаметром кабеля 3 мм, кабельным вводом для открытой прокладки кабеля (К), с взрывозащитой вида i (маркировка взрывозащиты 0ЕxiaIICT6 Х):

ТХК/1-1087, рис. 12, кл. 2, L = 10000 мм, d = 3 мм, К, 0ЕxiaIICT6 Х ТУ 4211-018-12150638-2007.
