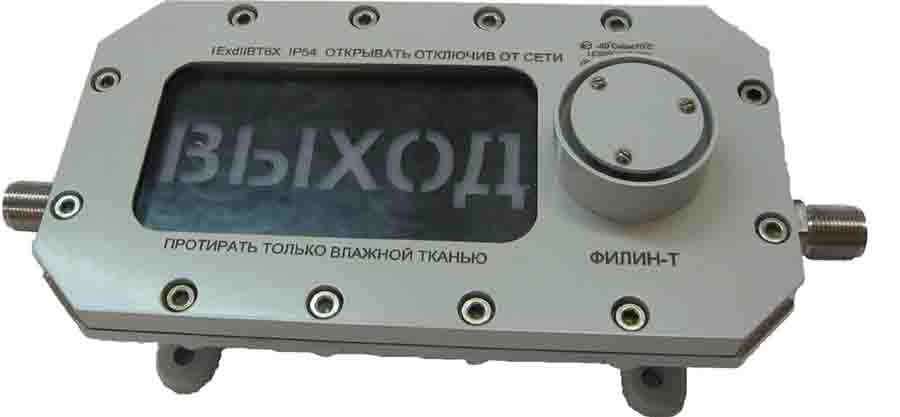

Взрывозащищенное охранное табло Филин-Т-Охр


  Взрывозащищенное светозвуковое охранное табло моделей ФИЛИН-Т-Охр Взрывозащищенное светозвуковое охранное табло моделей ФИЛИН-Т-Охр предназначено для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами.

   Табло взрывозащищенное ФИЛИН-Т-Охр отличается от взрывозащищенного табло ФИЛИН-Т логикой работы управления световыми и звуковым сигналами от двух разных источников питания, а также частотой, модулирующей звуковой сигнал

   Табло взрывозащищенное удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких Табло проставляется дополнительный буквенный шифр МР.

Технические характеристики взрывозащищенного табло Филин-Т-ОХР.

Вид и уровень взрывозащиты по ГОСТ Р 52350.0-2005 1ExdIIВT6 Х
Степень защиты по ГОСТ 14254-96 IP 56

Применение в взрывоопасных зонах по ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2006


1 и 2 классов

Климатическая зона ХЛ1.1 от минус 40 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69

индекс в обозначении – Н (коррозионная сталь)

Климатическая зона ХЛ1.1 от минус 40 до 70°С в атмосфере типа II по ГОСТ 15150-69

индекс в обозначении – А (алюминиевый сплав)

ТУ завода-изготовителя ТУ 4371-129-12150638-2006
* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 – 10, 10–12 и 12 – 14мм
Да
Частота мигания тревожного светового сигнала,Гц от 0,5 до 5
Несущая частота звукового,Гц от 1500 до 3000
Значение уровня звукового давления на расстоянии (1,00±0,05)м вдоль его оси при номинальном напряже- нии электропитания, не менее
105дБ

Допускаемая продолжительность непрерывной работы

Табло в режиме тревожного сигнала, минут, не более



30
Напряжение питания Uпит1 и Uпит2 от 10,8 до 28В постоянного тока
Потребляемая мощность, Вт, не более 12,0

Максимальное сечение проводов, подключаемых к клеммам табло, не более


2,5мм2
Размер надписи,мм, не менее 182х95
Габаритные размеры,мм, не более 350х180х115
Масса не более, кг с индексом (Н) …9,5 с индексом (А) …5,5


     Тревожный световой сигнал взрывозащищенное табло ФИЛИН-Т-Охр контрастно различим при его освещённости (Табло) до 300лк в телесном угле 90° с расстояния 15 метров.

  Электрические схемы гальванически развязаны.

  Количество надписей в модели Филин-Т-Охр-1 – одна

  Количество надписей в модели Филин-Т-Охр-2 – две (надписи равны по площади)

  Текст надписи (надписей, знаков, пиктограмм), цвет свечения надписи (надписей, знаков, пиктограмм),   цвет фона (контрастный цвету свечения) определяются заказчиком (например, «ПОЖАР», или нижняя надпись «ГАЗ, УХОДИ», верхняя ″Тревога″). Рекомендуемое число букв в надписи не более 20, рекомендуемое количество строчек в надписи одна или две, рекомендуемый цвет фона чёрный (не просвечивает).

  Взрывозащищенное табло имеет два симметрично расположенных кабельных ввода, любой из которых может быть заглушен. Исполнения кабельных вводов:

- для открытой прокладки присоединяемого кабеля (индекс в обозначении – К);

- для прокладки кабеля в трубе с присоединительной резьбой G-½или G-¾( ТG-½или ТG-¾ );

- для прокладки бронированного кабеля ( Б)

  В комплект табло входят стальная заглушка и резиновые уплотнения для кабеля диаметрами 8 10, 10 12 и 12 14мм.

Режимы и логика работы взрывозащищенного табло ФИЛИН-Т Охр1:

- нет напряжения питания нет световых и звуковых сигналов (режим ″Снят с охраны″);

- подача постоянного напряжения питания Uпит1 постоянное свечение надписи (режим ″Охрана″);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0Гц мигание надписи с частотой 0,5…5,0Гц (режим ″Внимание″ или ″Тревога″);

- подача постоянного напряжения питания Uпит2 – включение звукового сигнала (режим ″Пожар″ или ″Тревога″);

Режимы и логика работы табло ФИЛИН-Т Охр2:

- нет напряжения питания нет световых и звуковых сигналов (режим ″Снят с охраны″);

- подача постоянного напряжения питания Uпит1 постоянное свечение нижней надписи (режим ″Охрана″);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0Гц мигание нижней надписи с частотой 0,5…5,0Гц (режим ″Внимание″ или ″Тревога″);

- подача постоянного напряжения питания Uпит2 – мигание верхней надписи с частотой 0,5…5,0Гц и включение звукового сигнала (режим ″Пожар″ или ″Тревога″);

Разметка щита (стены) для установки таб- ло модели ФИЛИН-Т-ОхрРис. 1а – Разметка щита (стены) для установки таб-
ло модели ФИЛИН-Т-Охр
в алюминиевом корпусе

Рис. 1б – Разметка щита (стены) для установки таб-
ло модели ФИЛИН-Т-Охр
в корпусе из нержавеющей стали

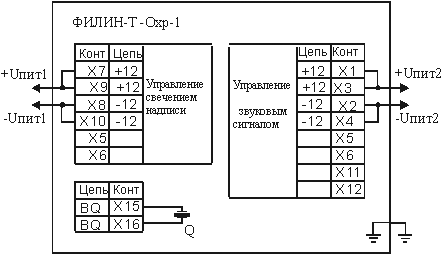

Схема подключения Табло модели Филин-Т-Охр-1Рис. 2 – Схема подключения Табло модели Филин-Т-Охр-1 с раздельным питанием схем управления свечения
надписи и управления звуковым сигналом (питание по каждому входу постоянным напряжением 10,8:28 В)

Клеммы Х7 и Х9, Х8 и Х10, Х1 и Х3, Х2 и Х4 дублируют друг друга.

Х5, Х6, Х11, Х12 – свободные клеммы для нужд потребителя. Электрические схемы управления свечением надписи  и  управления звуковым  сигналом гальванически разделены. Клеммы Х15 и Х16 – для подключения звукового пьезоизлучателя .

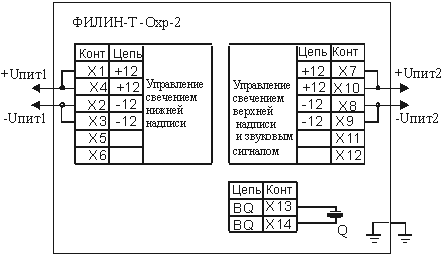

Схема подключения Табло модели Филин-Т-Охр-2Рис. 3 – Схема подключения Табло модели Филин-Т-Охр-2 с раздельным питанием схем свечения нижней надписи и свечения верхней надписи со звуковым сигналом (питание по каждому входу постоянным напряжением 10,8:28 В)

Клеммы Х1 и Х3, Х2 и Х4, Х7 и Х9, Х8 и Х10 дублируют друг друга. Х5, Х6, Х11, Х12 – свободные клеммы для нужд потребителя. Электрические схемы управления свечением нижней надписи и управления свечением верхней надписи со звуковым сигналом гальванически разделены. Клеммы Х13 и Х14 – для подключения звукового пьезоизлучателя

При записи Табло в технической документации и при заказе необходимо указать:

ФИЛИН-Т-Охр  -  МР  -  1 Н  -  Т¾  -  18  -  К/Ч  -  ПОЖАР ТУ 4371-129-12150638-2006
1 2 3 4 5 6 7 8 9



1 — тип прибора ФИЛИН-Т-Охр;

2 — дополнительный шифр приёмки (только для МР);

3 — напряжение питания и модель:

1 — от 10,8 до 28 В постоянного тока (модель с раздельным питанием схем управления свечением надписи и управления звуковым сигналом)

2 — от 10,8 до 28 В постоянного тока (модель с раздельным питанием схем свечения нижней надписи и свечения верхней надписи со звуковым сигналом)

4 — материал корпуса:

- Н — нержавеющаясталь12Х8Н0Т

- А — алюминиевый сплав

5 — тип штуцера

- Т- G¾ — для прокладки кабеля в трубе с присоединительной резьбой G¾-В диаметр наружной изоляции кабеля 8 — 14 мм

- Т — G. -для прокладки кабеля в трубе с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8 — 12 мм;

- К — для открытой прокладки кабеля с диаметром наружной изоляции 8 — 14мм;

- Б — под бронированный кабель с диаметром наружной изоляции под броней 8 — 14мм;

6 — Диаметр подключаемых кабелей

- без обозначения — от 8-14мм;

- «18» — от 14-18мм

7 — цвет свечения надписи (надписей)/цвет фона: К — красный, Ж — желтый, З — зеленый, С — синий, Ч — чёрный (только фон), Б — белый (только фон, вместо белого может быть применён светло-серый цвет);

например: для Филин-Т-Охр-1К/Ч (цвет свечения — красный, цвет фона — чёрный);

для Филин-Т-Охр-2 — З, К/Ч (цвет свечения нижней надписи — зелёный, цвет свечения верхней надписи — красный, цвет фона — чёрный)

8 — текст надписи (при заказе пиктограммы заказчик должен представить её рисунок или эскиз); например текст : для Филин-Т-Охр-1 — «ПОЖАР», для Филин-Т-Охр-2 — «ТРЕВОГА» (текст нижней надписи), «ГАЗ, УХОДИ» (текст верхней надписи);

9 — обозначение технических условий.

Примеры обозначения при заказе взрывозащищенного табло:

1. Табло светозвуковое взрывозащищённое, питание постоянным напряжением в диапазоне от 10,8 до 28 В, с раздельным питанием схем управления свечения нижней надписи и свечения верхней надписи со звуковым сигналом, корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба G ½-B, цвет свечения нижней надписи — зелёный, цвет свечения верхней надписи — красный, фон — чёрный, текст нижней надписи — ВНИМАНИЕ, текст верхней надписи — ГАЗ — УХОДИ!

ФИЛИН-Т-Охр-2- Н — Т — G½ — З, К/Ч — ВНИМАНИЕ/ГАЗ-УХОДИ ТУ 4371-129-12150638-2006

2. Табло светозвуковое взрывозащищённое под надзором Морского регистра Судоходства, питание постоянным напряжением в диапазоне от 10,8 до 28 В, с раздельным питанием схем управления свечения надписи и управления звуковым сигналом (1), корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба G ½-B, цвет свечения надписи — зелёный, фон — чёрный, текст надписи — ГАЗ — УХОДИ!

ФИЛИН-Т-Охр-Мр-1- Н -Т- G ½ — З/Ч — ГАЗ-УХОДИ ТУ 4371-129-12150638-2006
