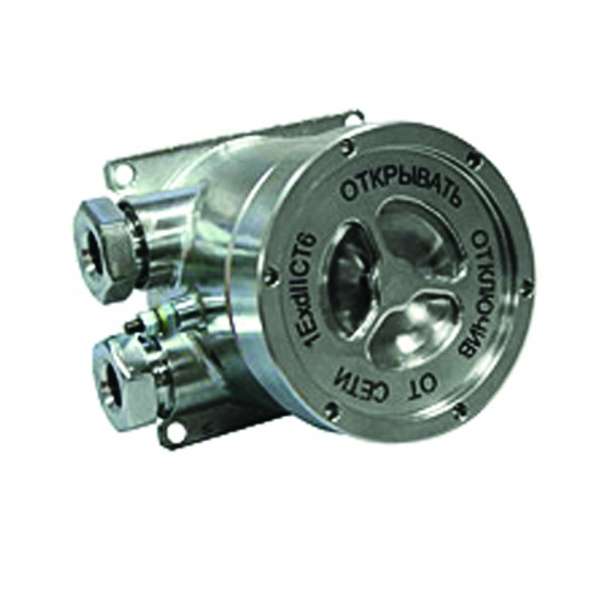

Оповещатели звуковые взрывозащищенные ЕхОППЗ 2В (ЕхОППЗ-2В)
Оповещатели ые звуковые взрывозащищенные ЕхОППЗ 2В предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах ой сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.
Оповещатели звуковые взрывозащищенные ЕхОППЗ 2В поставляются: с переменным звучанием типа «сирена» (индекс в обозначении- 1) или непрерывным (индекс -2).
Оповещатели взрывозащищенные звуковые ЕхОППЗ-2В поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной
резьбой G., (возможна поставка с присоединительной резьбой G1/2). В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.
* По заказу выпускается специальная модель Оповещателя звуковые взрывозащищенные ЕхОППЗ-2В с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Пример записи при заказе:
Оповещатель звуковой взрывозащищенный ЕхОППЗ-2В, предназначенный для эксплуатации в диапазоне температур окружающей среды от минус 60 до плюс 70оС с корпусом из коррозионностойкой стали (Н), для прокладки под бронированный (Б) кабель, звучание типа «сирена» (1): «Оповещатель звуковой взрывозащищенный ЕхОППЗ -2В-Н-Б-1 ТУ 4371-073-12150638-2002»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Вид и уровень взрывозащиты по ГОСТ Р 51330.1–99 |
1ЕхdIIСТ6 |
| Степень защиты по ГОСТ 14254–96 | IP 66 |
|
Применение в взрывоопасных зонах по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99 |
1 и 2 классов |
|
Климатическая зона УХЛ3.1 от минус 30 до 50°С в атмосфере типа II по ГОСТ 15150–69 |
индекс в обозначении – С (углеродистая сталь с антикоррозионным покрытием) |
| Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69 |
индекс в обозначении – Н (коррозионная сталь) |
| Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150–69 |
индекс в обозначении – А (алюминиевый сплав) |
ТУ завода–изготовителя |
ТУ 4371–073–12150638– 2002 |
|
* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 – 10, 10 – 12 и 12 – 14мм |
Да |
| Несущая частота звукового сигнала находится в диапазоне частот, Гц | от 1500 до 3000 |
| Max звуковое давление электропитания составляет, не менее, дБ | 95 |
| Напряжение питания, В | от 10,6 до 27,4 В постоянного тока (Uном=24В) |
| Схема подключения | двухпроводная |
| Max ток потребления | 300 мА |
| Время непрерывной работы в режиме подачи тревожной сигнализации, не более, минут | 180 |

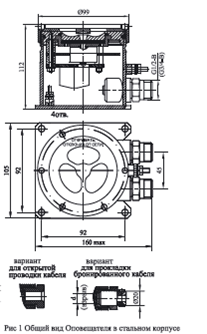

| Габаритные размеры,мм, не более | 160х105х112 |
| Масса не более, кг | 3,0 |
