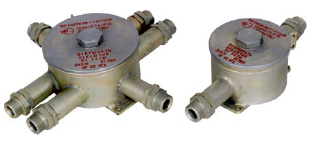

Коробки соединительные взрывозащищенные унифицированные ЕхКСУВ предназначены для ввода электрических кабелей диаметром от 8 до 14,5 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых, цепей управления, сигнализации и т.п.) во взрывоопасных зонах 1-го и 2-го классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Основные технические данные и характеристики:

Степень защиты – IP 67 по ГОСТ 14254-96.

Вид и уровень взрывозащиты – 1ExdIICT6 по ГОСТ Р 51330.0-99.

По типоразмеру Коробки имеют исполнение:

- с рабочим объемом V=500см3 (D=110мм; А=110мм). Индекс в обозначении – 500. (Коробки с V=500см3 конструктивного исполнения типов 6 и 7 не изготавливаются)

- с рабочим объемом V=700см3 (D=135мм; А=140мм). Индекс в обозначении – 700.

Исполнения Коробок по способу прокладки присоединяемых кабелей:

- открытая прокладка небронированного кабеля с внешним закреплением от кручения и выдергивания (Индекс в обозначении – 0);

- прокладка небронированного кабеля в водогазопроводных трубах с присоединительным размером G3/4 (Индекс в обозначении -Т);

- открытая прокладка бронированного кабеля (Индекс в обозначении – Б).

Примечания

1 Для бронированных кабелей диаметр кабеля равен диаметру кабеля по поясной изоляции , при этом диаметр брони кабеля не должен превышать 17 мм, а диаметр внешней оболочки кабеля не должен превышать 19 мм.

2 В состоянии поставки в Коробках установлены уплотнительные втулки и заглушки для кабелей диаметром от 12 до 14,5 мм. Уплотнительные втулки для кабелей диаметром от 8 до 10 мм и от 10 до 12 мм поставляются в составе комплекта ЗИП.

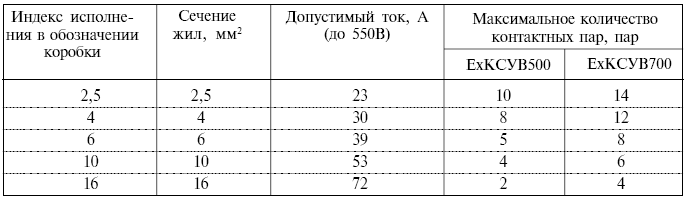

Исполнения Коробок по применяемым блокам зажимов (в Коробках применены блоки зажимов фирм Wago и(или) Waitmuller) приведены в таблице:

Примечание – По специальному заказу допускается иное сочетание контактных пар.

Максимальные габаритные размеры Коробок, мм:

- ЕхКСУВ500 – 286х286х84; ЕхКСУВ700 – 309х311х84.

Максимальная масса Коробок, кг:

- ЕхКСУВ500 – 3,6;

ЕхКСУВ700 – 3,8.Исполнения по климатическим условиям эксплуатации:

- УХЛЗ.1 ГОСТ 15150-69 в диапазоне температур от минус 30 до 50оС. Тип атмосферы II по ГОСТ 15150-69. (Индекс в обозначении – УХЛ 3.1).

- ХЛ1.1 ГОСТ 15150-69 в диапазоне температур от минус 60 до 125оС. В атмосфере, содержащей коррозиеактивные агенты в концентрациях, не превышающих допустимые для случаев применения защитных оболочек, выполненных из коррозионностойкой стали 12Х18Н10Т. (Индекс в обозначении – ХЛ 1.1). Для использования на судах морского и речного флота.

Пример обозначения Коробки при заказе:

1 – Коробка соединительная унифицированная с взрывозащитой, соответствующей маркировке 1ЕхdIICT6, для электрических кабелей диаметром от 8 до 14,5 мм;

2 – рабочий объем Коробки – 700 см3;

3 – по конструктивному исполнению – типа 7 (с шестью кабельными вводами);

4 – для присоединения бронированного кабеля;

5 – с блоком зажимов, состоящим из 6 контактных пар для электрических жил сечением до 4мм2 на переменный ток до 30 А при напряжении до 550В;

6 – предназначенная для эксплуатации в климатических условиях УХЛ 3.1 ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до 50оС в атмосфере типа II по ГОСТ 15150-69.

Пример 2: Коробка ЕхКСУВ-500-2-Б-2,5/10.ХЛ 1.1 908.2052.00.000 ТУ – это Коробка соединительная унифицированная с взрывозащитой, соответствующей маркировке 1ЕхdIIСТ6, для электрических кабелей диаметром от 8 до 14,5 мм; с рабочим объемом 500 см3, конструктивного исполнения – типа 2, с двумя вводами для присоединения бронированного кабеля, с блоком зажимов, состоящим из 10 контактных пар для электрических жил сечением до 2,5 мм2 на переменный ток до 23 А при напряжении до 550 В и предназначенная для эксплуатации в климатических условиях ХЛ1.1.ГОСТ 15150-69 в диапазоне температур окружающей среды от минус 60 до 125оС в атмосфере, содержащей коррозионноактивные агенты в концентрациях, не превышающих допустимые для случаев применения защитных оболочек, выполненных из коррозионностойкой стали 12Х18Н10Т.
