Назначение
ДУ ЛП АС предназначен для непрерывного преобразования и контроля линейного положения подвижных органов исполнительных механизмов и различных объектов, в частности положений запорных органов трубопроводной арматуры, конечных и промежуточных положений подвижных частей механизмов, в качестве охранных извещателей и т.п.
ДУ ЛП АС по назначению относятся к приборам, входящим в состав управляющих систем безопасности АЭС, и по размещениюотносится к группе 1 согласно таблице 5 общих технических требований «Приборы и средства автоматизации для атомных станций» 08042462 (ОТТ). По влиянию на безопасность работы АЭС и по характеру выполняемых функций относится к классу 2У по ПНАЭ Г-01-011 (ОПБ-88/97). Первичный преобразователь (далее ПП) ДУ ЛП АС предназначен для эксплуатации под герметичной оболочкой реакторного отделения АЭС и по размещению относится к группе 1 согласно таблице 1 ОТТ 08042462 (допускается установка ПП вне герметичной оболочки). Вторичный преобразователь (далее ВП) ДУ ЛП АЭС предназначен для установки вне герметичной оболочки реакторного отделения АЭС, в помещениях щитов управления (группа 5 согласно таблице 1 ОТТ 08042462).
Конструктивные особенности и принцип работы
Конструктивно ДУ ЛП АС состоит из первичного преобразователя и электронного блока вторичного преобразователя, а также мишени, перемещающейся в измерительном канале ПП. Мишень закрепляется потребителем на подвижном органе механизма или связывается с ним приводом. Информация о положении мишени ДУ ЛП АС, представляется в виде световой индикации и срабатывания перекидных контактов двух реле, заранее настроенных потребителем на точки контроля, а также аварийной индикацией (отсутствие мишени в измерительном канале ПП).
Технические характеристики
Максимальный диапазон настройки точек контроля, мм: 50 ±0,1;
Минимальный диапазон настройки точек контроля, мм: 3 ±0,1;
Количество точек контроля: 2;
Количество зон индикации положения мишени: 3;
Зона нечувствительности, мм: 0,5;
Диапазон температур эксплуатации ПП, 0С: от минус 20 до 150;
Диапазон температур эксплуатации ВП, 0С: от минус 20 до 70;
Напряжение питания, В: от 187 до 242;
Коммутируемое напряжения на перекидных контактах реле, В: от 24 до 48;
Ток коммутации реле, мА: от 1 до 400;
Повторяемость точек переключения реле при температуре окружающего воздуха (20 ± 10)oС и относительной влажности до 80 %, не более, мм: ±0,5;
Повторяемость точек переключения реле ДУ ЛП АС, при изменении температуры ПП (при неизменной температуре ВП (20 ± 10)oС), в пределах:
от минус 20 до 90oС, не более, мм: ±4;
от минус 20 до 150oС, не более, мм: .±7;
Длина соединительных кабелей между ПП и ВП, не более, м: 300;
Минимальное сечение соединительных кабелей между ПП и ВП, не менее, мм2: 1;
Мощность, потребляемая ДУ ЛП АС, не более, ВА: 50;
Масса ПП ДУ ЛП АС, не более, кг: 1;
Масса ВП ДУ ЛП АС, не более, кг: 3;
Электромагнитная совместимость ДУ ЛП АС, соответствует критерию функционирования А по ГОСТ Р 52931-2008, приложение М. Степень жёсткости воздействий – четвертая;
ДУ ЛП АС является прочным и устойчивым к воздействию синусоидальной вибрации согласно исполнению N2 по ГОСТ Р 52931-2008;
ПП ДУ ЛП АС по защищенности от воздействия окружающей среды относится — к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP67 по ГОСТ 14254-96;
ВП ДУ ЛП АС по защищенности от воздействия окружающей среды относятся — к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP54 по ГОСТ 14254-96.
Пример записи при заказе

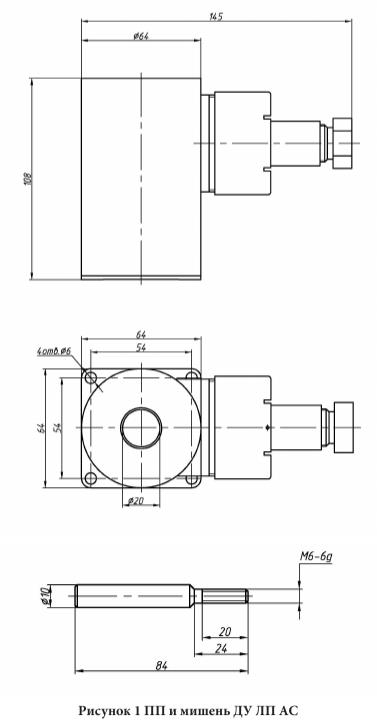

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
