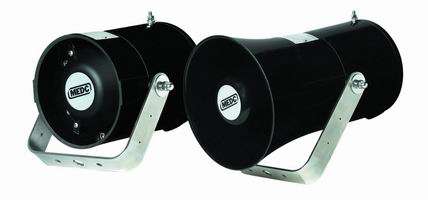

Громкоговорители взрывозащищённые ГРВ 25А (ГРВ-25А)


Громкоговорители взрывозащищённые ГРВ–25А   Громкоговорители взрывозащищенные предназначены для непрерывной круглосуточной работы (трансляция речевой информации о действиях, направленных на обеспечение безопасности) в системах пожарной, охранной сигнализации и других видов оповещения при совместной работе с приемно-контрольными приборами и усилителями. Взрывозащищенные громкоговорители ГРВ 25А могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. и во взрывоопасных зонах и помещениях всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Номинальная мощность, Вт – 25

 Номинальное электрическое сопротивление (варианты), Ом: 8, 500, 1000, 8 (подключение без трансформатора).

  Эффективный рабочий диапазон частот (ограниченный полем допусков +6/-14 дБ от уровня среднего звукового давления в полосе частот 800…3150Гц),Гц, не уже……380-6500

  Уровень характеристической чувствительности в диапазоне частот 800…3150Гц на расстоянии 1 м, дБ, не менее – 105

  Маркировка взрывозащиты по ГОСТ Р 51330.0-99 – 1ExdIIBT6X

  Климатическое исполнение по ГОСТ 15150-69 – УХЛ1

  Температура эксплуатации в атмосфере типа II по ГОСТ 15150-69, °С -50…+55

  Степень защиты от воды и пыли по ГОСТ 14254-96 – IP54

  Материал корпуса – алюминиевый сплав

  Масса, кг, не более – 4,5

  Габаритные размеры,мм, не более – Ø240х430

  Внешние подключения – 2 кабельных ввода

  Способ крепления – двумя или тремя болтами Ø 8мм на стене

  Громкоговорители взрывозащищенные ГРВ 25А поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля ( Б), для открытой прокладки присоединяемого кабеля ( К). В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10 и 10 – 12мм

Обозначение громкоговорителей взрывозащищенных при заказе:

ГРВ 25А  - К  -  ТУ 4371-134-12150638-2007
1 2 3



1- тип прибора (ГРВ 25А);

2- типы штуцеров кабельных вводов:

- К – для открытой прокладки кабеля диаметром от 8 до 12мм;

- Б – для прокладки бронированного кабеля диаметром от 8 до 12мм.

3 – обозначение технических условий.

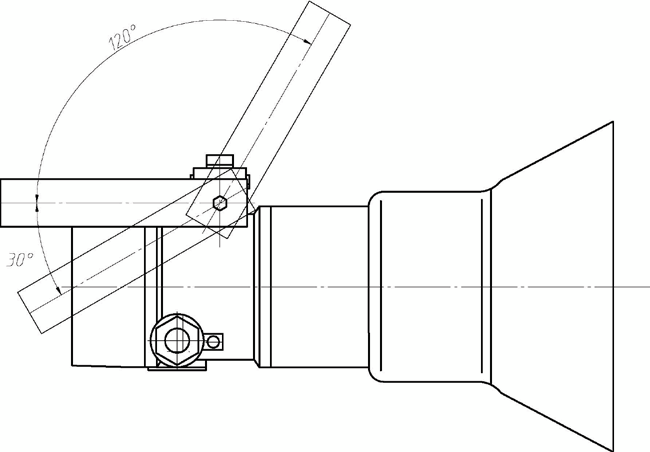

Положение громкоговорителей ГРВ-25А при эксплуатацииРис. 1 Положение взрывозащищенных громкоговорителей ГРВ 25А при эксплуатации









а)







Положение громкоговорителей ГРВ-25Аб)

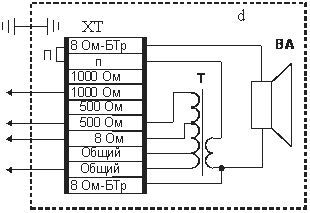

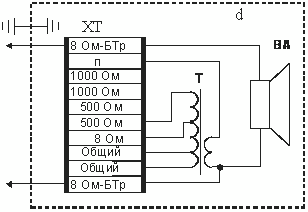

   Рис. 2 Схемы электрические подключения громкоговорителей взрывозащищенные ГРВ 25А
  а – подключение к усилителю с выходным сопротивлением 8 Ом (подключение без трансформатора)
  б – подключение к ретрансляционной сети (входное сопротивление – 8, 500 или 1000 Ом)

ВА – звуковая катушка громкоговорителя
Т – трансформатор
ХТ – клеммная колодка
П – перемычка

– взрывонепроницаемая оболочка
