Оповещатели звуковые (сирены) АВРАЛ 1В, АВРАЛ 1В ВН (АВРАЛ-1В, АВРАЛ-1В-ВН)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Оповещатели звуковые электродинамические АВРАЛ – 1В, АВРАЛ – 1В–ВНОповещатели звуковые электродинамические АВРАЛ 1В и взрывозащищенные АВРАЛ 1В Вн соответствуют ТУ 4371-133-12150638-2006 и предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах пожарной сигнализации, пожаротушения и системах безопасности при совместной работе с приемно-контрольными устройствами. Оповещатели во взрывобезопасном исполнении могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

   Несущая частота звукового сигнала оповещателей (звуковой сигнал промодулирован по частоте) находится в диапазоне частот от 1200 до 2000Гц.

  Максимальное значение уровня звукового давления оповещателей звуковых электродинамических АВРАЛ 1В (АВРАЛ 1В Вн) (звуковой сигнал промодулирован по амплитуде) по окружности на расстоянии (1,00±0,05) м от его оси при номинальном напряжении электропитания составляет не менее 105 дБ.

  Диаграмма направленности сирен – круговая.

  Оповещатели поставляются с переменным (1) или постоянным (2) звучанием. Оповещатели работают от источника постоянного или – переменного тока напряжением 24 и 220 В, схема подключения – двухпроводная.

  Время работы в режиме подачи тревожной сигнализации- не более 10 минут.

  Вид и уровень взрывозащиты- 1ЕхdIIСТ6 по ГОСТ Р 51330.1-99.

  Степень защиты звукогенерирующей части оболочки оповещателей (крыльчатка, резонатор) – IP2Х, а оболочки защищающей электродвигатель и схему управления IP 54 по ГОСТ 14254-96.

   Потребляемая мощность 50 ÷ 200 ВА

 При использовании оповещателей электродинамических звуковых АВРАЛ 1В (АВРАЛ 1В Вн) вне помещений, звукогенерирующая часть оболочки может защищаться, защитным устройством, повышающим степень защиты звукогенерирующей части оболочки до IP53.

   Оповещатели звуковые электродинамические АВРАЛ 1В (АВРАЛ 1В Вн) могут эксплуатироваться в различных климатических зонах: УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до плюс 50°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикоррозийным покрытием) – индекс в обозначении – С, и ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от минус 60 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) – индекс в обозначении – Н.

   Оповещатели электродинамические звковые АВРАЛ 1В (АВРАЛ 1В Вн) во взрывозащищенном исполнении поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G½, (возможна поставка с присоединительной резьбой G¾). Диаметр присоединения кабеля 8-10мм по поясной изоляции.

   Оповещателизвуковые электродинамическиеАВРАЛ 1В (АВРАЛ 1В Вн) в общепромышленном исполнении поставляются с сальниковым вводом (С) или с подключением через разъем (Р).

Пример записи при заказе:

 а) Оповещатель звуковой электродинамический взрывозащищенный Аврал-1В-Вн, предназначенная для эксплуатации в диапазоне температур окружающей среды от минус 60 до плюс 70°С с корпусом из коррозионностойкой стали (Н), с переменным звучанием (1) для прокладки под бронируемый (Б) кабель, напряжение питания 220В: «Оповещатель звуковой электродинамический взрывозащищенный Аврал  1В Вн Н 1-Б-220 ТУ 4371-133-12150638-2006»

 б) Оповещатель электродинамический звуковой в общепромышленном исполнении, корпус из стали Ст20 (С), с непрерывным звучанием (2), с присоединением кабеля через разъем (Р), напряжение питания 24 В: Аврал-1В-С-2-Р-24- ТУ 4371-133-12150638-2006

Оповещатели звуковые электродинамические (сирены)

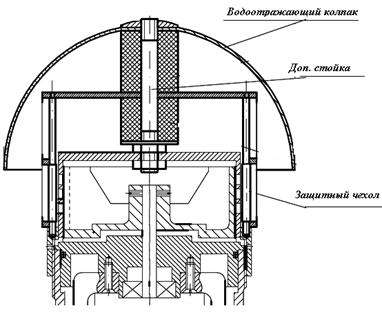

Защитный колпак оповещателей Аврал 1В (ЗК)Рисунок 1. Защитный колпак оповещателей  звуковых электродинамических Аврал 1В (ЗК)


















размеры оповещателя АВРАЛ-1Вразмеры  АВРАЛ-1ВРисунок 2. Габаритные и присоединительные размеры оповещателя АВРАЛ 1В

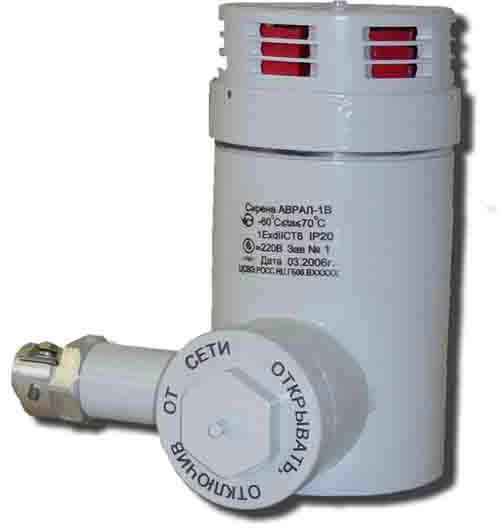

Оповещатель (сирена)
во взрывозащищенном исполнении (ВН)

Оповещатель (сирена)
в общепромышленном исполнении
