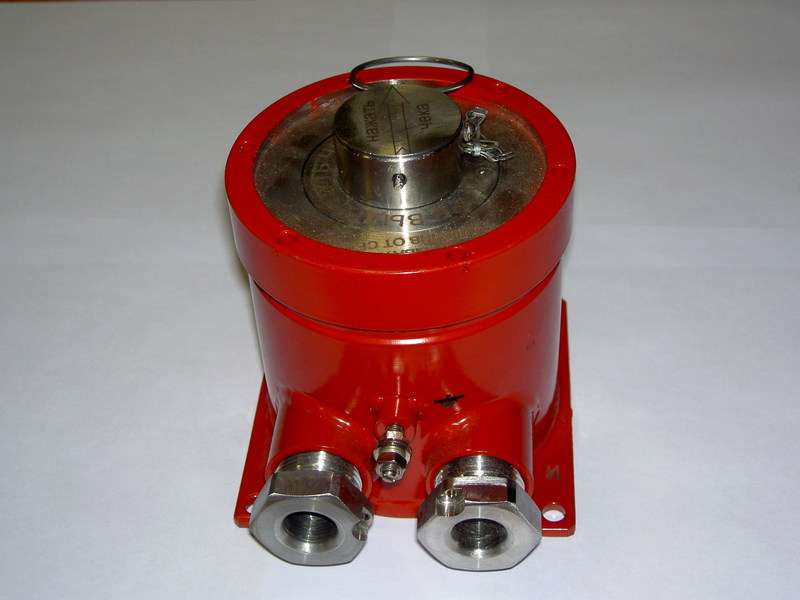

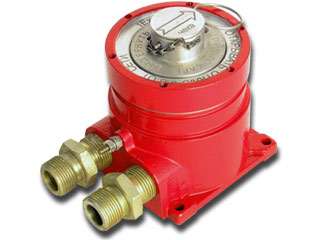

Извещатель ручной пожарный  взрывозащищенный Ех ИП 535 1В (ЕхИП535-1В)



    Извещатель ручной пожарный Ех ИП535 1ВПожарный ручной извещатель Ех ИП 535 1В (ИП-535) предназначен для непрерывной круглосуточной работы (обеспечение возможности передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента) в системах пожарной сигнализации и пожаротушения в качестве пассивного элемента при совместной работе с приемно-контрольными устройствами типа ТОЛ – 10/100, ППС-1, ППС-3, ППК-2 установки РУПИ-1, «Топаз», «Рубин-3», «Сигнал-43» и т.п.



Технические характеристики извещателя ручного пожарного ИП 535 (ИП-535).

    Извещатель ручной пожарный  взрывозащищенный Ех ИП535 1ВВключение пожарных ручных извещателей ИП535 без индекса Г в режим передачи тревожного извещения осуществляется удалением чеки. Возврат извещателей в исходное состояние (дежурный режим) осуществляется нажатием на кнопку и установкой чеки на штатное место.

    Ручной извещатель пожарный ИП535 (ИП-535) с индексом Г внутри оболочки установлен магнитоуправляемый контакт (геркон), управляемый магнитом, установленным на рычаге снаружи оболочки. Рычаг фиксируется пломбированием. После срабатывания рычаг возвращается в исходное состояние и пломбируется.

Технические характеристики извещателя ручного пожарного ИП535 (ИП-535)
Вид и уровень взрывозащиты по ГОСТ Р 51330.1–99 1ЕхdIIСТ6
Степень защиты по ГОСТ 14254–96 IP 65, для герконового IP66

Применение  в  взрывоопасных  зонах по  ГОСТ  Р 51330.9–99 и ГОСТ Р 51330.13–99


1 и 2 классов
Климатическая зона УХЛ3.1 от минус 30 до 50°С в атмосфере типа II по ГОСТ 15150–69

индекс в обозначении – С (Сталь 20)

Климатическая зона ХЛ1.1 от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69 индекс в обозначении – Н (коррозионностойкая сталь)
Климатическая зона ХЛ1.1 от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150–69 индекс в обозначении – А (алюминиевый сплав)
Наличие светодиода красного цвета Да
Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 – 10, 10 – 12 и 12 – 14мм
Да
ТУ завода–изготовителя ТУ 4371–091–12150638–2002
Сертификат пожарной безопасности №ССПБ.RU.УП001. В07567

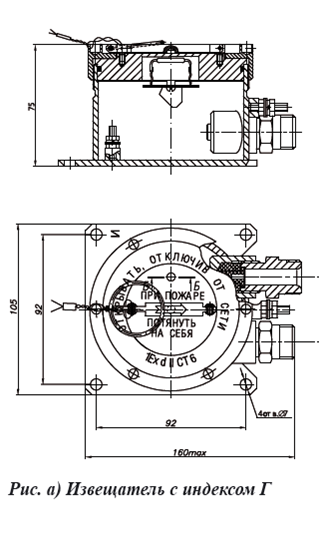

Габаритные размеры изделия с индексом «Г», мм, не более

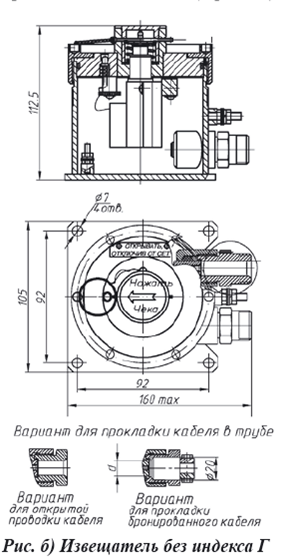

Габаритные размеры изделия без индекса «Г», мм, не более


160 х 107 х 75

160 х 107 х 113

Масса не более, кг 2,4


     Пожарный ручной извещатель ИП-535
(ИП-535) имеет светодиод красного цвета, включающийся в режиме передачи тревожного сигнала.

    Извещатели пожарные ручные поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾-В, (возможна поставка с присоединительной резьбой G ½-В).

     В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром 8 – 10, 10 – 12 и 12 – 14мм.

* По заказу выпускается специальная модель извещателя Ех ИП-535 1В-Г с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

модель извещателя ЕхИП535-1В

Форма записи обозначения ручного извещателя ИП535.

Ех ИП-535 1В  -  Х/ Х  -  Х1 18  -  рис.Х (ХХ) ТУ 4371-091-12150638-2002
  2 2 4 4 6    7  8



1 – тип прибора (Ех ИП-535 1В);
2 – материал корпуса (вид климатического исполнения):
С – Ст20, tраб °С : от минус 30 до 50;
Н – 12х18н10т, tраб °С : от минус 60 до 70;
А – алюминиевый сплав, tраб °С: от минус 60 до 70;
3 – конструктивное исполнение:
Г – исполнение с магнитоуправляемым контактом (герконом).
Для исполнения с механическим контактом не проставляется.
4 – тип штуцера (кабельного ввода):
Т – для трубной прокладки кабеля с присоединительной резьбой G¾-В;
Т – G. -для трубной прокладки кабеля с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8-12мм;
К – под кабель для открытой прокладки;
Б – под бронированный кабель;
5 – Диаметр подключаемых кабелей
- без обозначения – от 8-14мм;
- «18» – от 14-18мм.
6 – схема подключения Извещателя (номер рисунка от 1 до 7);

Если номер рисунка исполнения Извещателя с механическим контактом не указывается, изделие изготавливается со схемой включения по рис.1;

7 – номиналы резисторов, указанных в выбранном рисунке (по умолчанию резисторы с номиналами указанными на схемах);

8 – обозначение технических условий.

Примеры обозначения при заказе ручного извещателя:

1. Извещатель пожарный ручной взрывозащищенный Ех ИП-535 1В (ИП-535), предназначенный для эксплуатации в диапазоне температур окружающей среды от минус 30 до 50°С в корпусе из углеродистой стали (С), для трубной (Т) прокладки присоединяемого кабеля с присоединительной резьбой G¾-В, схема включения по рисунку № 4 (последовательное включение в шлейф), номиналы резисторов: R2=22 Ом, R3= 51 Ом.:

«Извещатель пожарный ручной взрывозащищенный Ех ИП-535 1В-С-Т, (R2=22 Ом, R3= 51 Ом) ТУ 4371-091-12150638-2002».

2 . Извещатель пожарный ручной взрывозащищенный Ех ИП-535 1В (ИП-535), с магнитоуправляемым контактом (Г), предназначенный для эксплуатации в диапазоне температур окружающей среды от минус 60 до 70°С в корпусе из нержавеющей стали (Н), для прокладки бронированного кабеля (Б), схема включения по рисунку 5 (последовательное включение в двухпроводный шлейф), номиналы резисторов – по умолчанию (R1=200кОм):

«Извещатель пожарный ручной взрывозащищенный Ех ИП-535 1ВГ-Н/Г-Б-рис.5 ТУ 4371-091-12150638-2002»

3. Извещатель пожарный ручной взрывозащищенный Ех ИП535-1В (ИП-535), предназначенный для эксплуатации в диапазоне температур окружающей среды от минус 60 до 70°С в корпусе из алюминиевого сплава (А), с магнитоуправляемым контактом (Г), для открытой прокладки кабеля (К), схема включения по рисунку 6 (параллельное включение в двухпроводный шлейф), номиналы резисторов – по умолчанию (R1=1,2 кОм), с резиновыми уплотнениями кабелей с диаметром по поясной изоляции от 14 до 18мм: (18)

«Извещатель пожарный ручной взрывозащищенный Ех ИП-535 1В-А/Г-К-18-рис.6 ТУ 4371-091-12150638-2002»

Извещатель Ех ИП535-1ВРис. 1 Схема включения пожарного ручного извещателя Ех ИП-535 1В (ИП-535) последовательно в двухпроводный шлейф пульта . контакт 1-2 в исходном положении замкнут; при выдёргивании чеки контакт 1-2 размыкается, ток в шлейфе снижается, светодиод VD1 загорается 1,2,3,4 - контакты Извещателя R1 - шунтирующий резистор, номинал определяется при за- казе, по умолчанию R1= 200 Ом П - перемычка, при необходимости устанавливается потребителем.

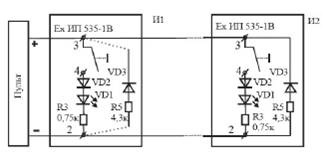

Схема включения извещателя ЕхИП535-1ВРис. 2 Схема включения извещателя ручного пожарного ЕхИП535-1В (ИП-535) параллельно в двухпроводный шлейф пульта И1 - Извещатель, включенный параллельно в шлейф; И2 - Извещатель ручной пожарный, включенный в качестве оконечного механический контакт 3-4 в исходном положении разомкнут, при выдёргивании чеки контакт 3-4 за- мыкается, ток в шлейфе повышается, светодиод VD1 загорается 2,3,4 - электрические контакты Из- вещателя (БКВ), VD2 - защитный диод, R3 - токоограничивающий резистор; R5 и VD3 - элементы оконечной цепи (в варианте И1 удаляются), диод VD3 необходим при питании знакопеременным напряжением. Номиналы резисторов определяются при заказе.

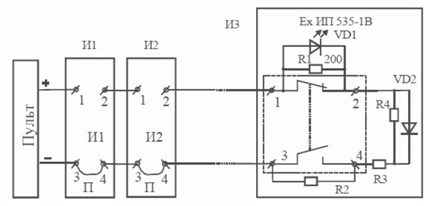

Схема включения Извещателя ЕхИП535-1ВРис. 3 Схема включения Извещателя ручного пожарного Ех ИП-535 1В (ИП-535)в двухпроводной шлейф в качестве оконечного И1, И2 - Извещатели Ех ИП-535 1В, включенные в шлейф по схеме 1 И3 - извещатель, включенный в качестве оконечного; 1, 2, 3, 4 - электрические контак ты Извещателя ; R1 - шунтирующий резистор; R2, R3 - токоограничивающие резисторы R4- резистор оконечной цепи; VD2 - шунтирующий диод;

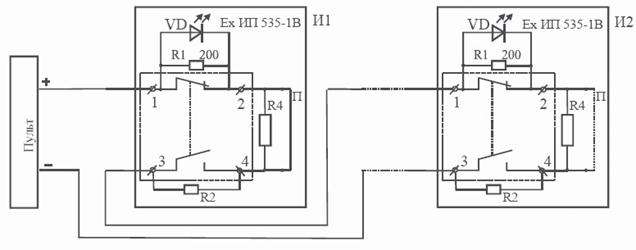

Схема включения Извещателя ЕхИП535-1ВРис. 4 Схема включения пожарного ручного Извещателя Ех ИП-535 1В (ИП-535) последовательно в двухпроводный шлейф, питание - постоянным напряжением И1 - Извещатель Ех ИП-535 1В, включенный последовательно в шлейф И2 - Извещатель, включенный в качестве оконечного (при убранной перемычке П) 1, 2, 3, 4 - электрические контакты Извещателя R1 - шунтирующий резистор; R4 - резистор оконечной цепи; R2 - токоограничивающий резистор; номиналы резисторов определяются при заказе



Схема включения ЕхИП535-1ВРис. 5 Схема включения Извещателя ручного пожарного Ех ИП-535 1В (ИП-535) с индексом Г включенного последовательно в двухпроводный шлейф. ИП1, ИП2 - линейные пожарные ручные Извещатели включенные последовательно; R1 -шунтирующий резистор;

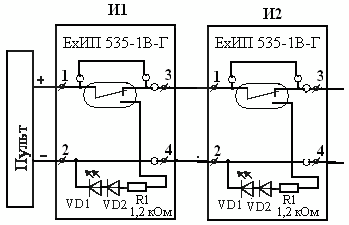

Схема включения Извещателя ЕхИП535-1ВРис. 6 Схема включения пожарного ручного Извещателя Ех ИП-535 1В (ИП-535) с индексом Г включенного параллельно в двухпроводный шлейф. ИП1, ИП2 -линейные Извещатели включенные параллельно;





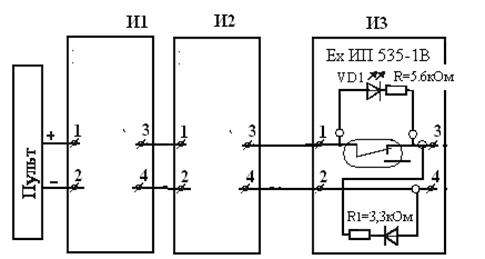

Схема включения Извещателя ЕхИП535-1ВРис. 7 Схема включения Извещателя ручного пожарного Ех ИП-535 1В (ИП-535) с индексом Г включенного последовательно в двухпроводный шлейф в качестве оконечного





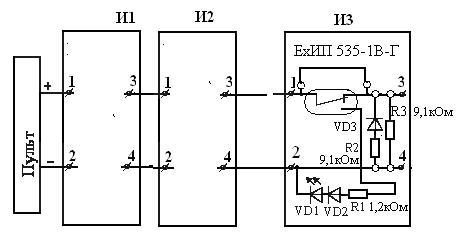

Схема включения Извещателя ЕхИП535-1ВРис. 8 Схема включения Извещателя Ех ИП-535 1В (ИП-535) с индексом Г включенного параллельно в двухпроводный шлейф в качестве оконечного
