Коробка извещателя пожарного теплового 12–Х27121–000
Коробка извещателя пожарного теплового предназначена для обеспечения взрывозащищенности биметаллического максимально-дифференциального теплового датчика модели 12-Х27121-000 фирмы Kidde-Fenwal (США), сертифицированного ВНИИПО МЧС РФ в диапазоне температур от минус 60 до плюс 237°С для применения в РФ. Коробка в комплекте с датчиком модели 12-Х27121-000 обеспечивает вид и уровень взрывозащиты 1ЕхdsIICТ3…T6Х и допускает их совместное использование во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коробки извещателя пожарного теплового предназначены для эксплуатации в рабочем состоянии по группе исполнения УХЛ1.1 по ГОСТ 15150-69 в температурном диапазоне от минус 60 до 190°С в атмосфере типа II по ГОСТ 15150-69. Максимальная масса коробок не более 2,5 кг. Коробки комплектуются двумя кабельными вводами. Степень защиты – IP 65 по ГОСТ 14254-96. Вид и уровень взрывозащиты – 1ExdIIСТ3… Т6Х, в зависимости от температуры срабатывания датчика, по ГОСТ Р 51330.1-99, где знак Х указывает, что коробки могут применяться только в комплекте с тепловым датчиком Detect-a-Fire модели 12-Х27121-000. При этом вид и уровень взрывозащиты комплекта, состоящего из Коробки с закрепленным на ней тепловым датчиком – 1ExdsIIСТ6 (Т5, Т4, Т3)Х по ГОСТ Р 51330.0-99. Общий вид коробки приведен на рис.1. Исполнения коробок по резьбе для подключения извещателя пожарного теплового 12-Х27121-000: G½ – с цилиндрической дюймовой резьбой; К½ – с конической дюймовой резьбой.
Штуцера кабельных вводов могут быть выполнены следующих модификаций:
- Т (или Т-1\2) – под прокладку кабеля в трубе, присоединительная резьба на штуцере G¾ (или G ½);
- К- под кабель для открытой прокладки;
- Б – под бронированный кабель;
В комплект поставки входят резиновые уплотнительные кольца под кабель диаметром 8-10мм, 10-12мм и 12-14мм (для бронированного кабеля – по поясной изоляции)
Пример записи обозначения при заказе:
Коробка извещателя пожарного теплового 12-Х27121-000 взрывозащищенная, исполнение по резьбе – с конической дюймовой резьбой, монтаж кабеля в трубе, присоединительная резьба на штуцере G ¾: «Коробка извещателя пожарного теплового 12-Х27121-000- К1/2 -Т взрывозащищенная ТУ4371-135-12150638-2006»

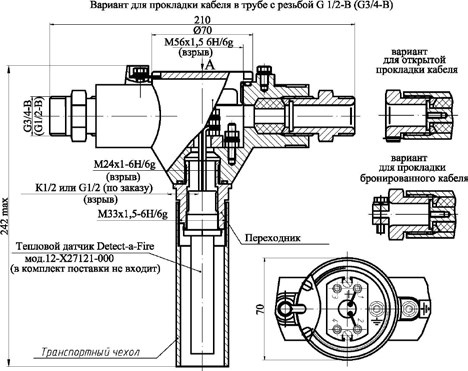

Рис.1 вид коробки извещателя пожарного теплового 12-Х27121-000
