ТПХА-1, ТПХК-1, ТПХА-3

Вернуться назад

Для измерения контроллером температуры поверхности плоских деталей контактным методом в условиях действующих производств.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТПХА-1, ТПХК-1 по ТУ 4211-088-12150638-2001

ТПХА-3 по ТУ 3732-005-12150638-93

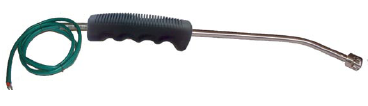

ТПХА-1, ТПХК-1 снабжены рукояткой, базирующими элементами и механизмом нормируемого прижима горячего спая, что позволяет контроллеру производить оперативное измерение температуры.

ТПХА-3 снабжены постоянными магнитами для фиксации их на поверхности ферромагнитной детали.

Термопреобразователи имеют компенсационный кабель для подключения к вторичному прибору.

НСХ по ГОСТ 6616-94:

- ТПХА-1 и ТПХА-3 – ХА(К)

- ТПХК-1 – ХК(L)

Диапазон измерения температуры поверхности детали, °С – от плюс 20 до плюс 500

Предел допускаемой основной погрешности, °С:

- для диапазона температур от плюс 20 до плюс 300 °С – ±2,5

- для диапазона температур от плюс 300 до плюс 500 °С – ±4,0

Показатель тепловой инерции, с, не более – 10

Минимальный размер контролируемой поверхности, мм2:

- ТПХА-1 и ТПХК-1 – 22х22

- ТПХА-3 – 25х25

Длина компенсационного кабеля, м – по заказу

Усилие прижима горячего спая термопары контролируемой поверхности, Н – 15

Масса термопреобразователя, кг, не более – 0,35

Пример обозначения при заказе

«Преобразователь термоэлектрический модели ТПХА-1, с кабелем 0,9 м» .
