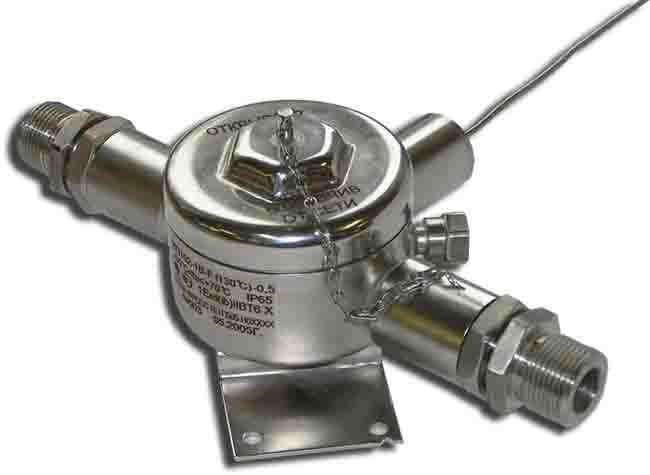

ИП102-1В  ИП 102 1В() извещатель пожарный  взрывозащищенный

Для чего нужен ИП 102 (ИП102-1В).

  ИП102 1В  извещатель пожарный  взрывозащищенныйИзвещатели пожарные тепловые взрывозащищённые ИП 102 1В (ИП102-В) ТУ 4371-118-121506-38-2005 используются в составе систем пожарной сигнализации и предназначены для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

 Извещатели пожарные тепловые взрывозащищённые реализуют функции максимальных, максимально-дифференциальных тепловых извещателей и извещателей с дифференциальной характеристикой.В зависимости от температуры и времени срабатывания извещатели подразделяются на классы по НПБ 85-2000 в температурном диапазоне от 69 до 310°С -мм. таблицу 1.

  Извещатели имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

  Маркировка взрывозащиты: в комплекте с кабельным термодатчиком 1ЕxdibIIBT6.

  В кабельном термодатчике размещён блок искрозащиты (БИЗ), который обеспечивает его искробезопасность вида ib. Проектирование и монтаж извещателя производится как изделия с видом взрывозащиты «d» (взрывонепроницаемая оболочка).

   Извещатели пожарные тепловые взрывозащищённые ИП 102 могут эксплуатироваться в рабочем состоянии в различных климатических зонах: в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) – индекс в обозначении – Н, в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) – индекс в обозначении – А.

  Извещатели пожарные тепловые взрывозащищённые с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов».

  Извещатель ИП 102 работоспособны в течение 1 часа при температуре, °С:

- для корпуса ИП 102 1В (ИП102-В) с электронной схемой 85;

- кабельного термодатчика Извещателя ИП 102-1В (ИП102-В)380.

Извещатели пожарные тепловые взрывозащищённые поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½). В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром по поясной изоляции 8 – 10, 10 – 12 и 12 – 14 мм.

Защищённость Извещателей от воздействия пыли и воды IP 65 по ГОСТ 14254-96

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ИЗВЕЩАТЕЛЕЙ ИП 102 1В (ИП102-В):

  Данный извещатель состоит из корпуса и гибкого герметичного кабельного термодатчика в оболочке из нержавеющей стали. Длина кабельного термодатчика L – от 0,5 до 50,0 м (определяется при заказе), диаметр – 3мм, минимально допустимый радиус изгиба кабеля -15мм.

  Масса ИП 102 1В, кг, не более.1,3+0,04хL, где L- длина термодатчика, м.

  Извещатели пожарные тепловые взрывозащищённые в корпусе из алюминиевого сплава предназначены для крепления только на кронштейне, в корпусе из коррозионностойкой стали – для крепления на кронштейне (индекс в обозначении К) или на стене (индекс С). Габаритные размеры Извещателей показаны на рисунках 1-3.

  При выпуске из производства Извещатель пожарный настраивается на конкретную температуру срабатывания, например 70°С.

  Извещатель тепловой работает в диапазоне напряжения питания от 8 до 28 В от источника постоянного тока или от источника знакопеременного напряжения частотой не более 2Гц со скважностью 0,8 – 0,9. Номинальное напряжение питания 24 В.

 Максимальный потребляемый ток в дежурном режиме (ключ разомкнут) для всех моделей извещателей не превышает 0,1 мА.

  В электронной схеме Извещателя взрывозащищенный установлен нормально разомкнутый ключ, который замыкается при достижении заданной температуры срабатывания.

  Способ подключения извещателей в шлейф пожарной сигнализации – параллельный.

  Схема включения Извещателей всех моделей показана на рисунке 4.

   Ток через Извещатель пожарный в режиме срабатывания в диапазоне от 2 до 7 мА.

  Ток через Извещатель тепловой в режиме срабатывания ключа регулируется добавочным резистором на клеммной колодке Извещателя. Резистор устанавливается потребителем.

Сопротивление резистора выбирается по формуле

R =(Uпит – 0,33 х I) I,

где R, кОм – регулировочный резистор типа С1-0,125;

Uпит, В- напряжение питания в шлейфе

I, мА – среднее значение тока в шлейфе приёмо-контрольного устройства при срабатывании одного параллельно включённого Извещателя (например, 2 мА).

  При питании Извещателя знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.

  Извещатель пожарный тепловой снабжён светодиодом красного цвета, который при достижении температуры срабатывания мигает с частотой 0,5-2Гц. Светодиод размещён на боковой стороне корпуса извещателя.

  Извещатель тепловой пожарный должен использоваться с приёмоконтрольными приборами типа ППК2, УОТС, Аккорд, Рубин, Старт-4, Яхонт и др.

Таблица 1 – Обозначение моделей и классов Извещателей пожарных тепловых  ИП 102 1в (ИП102-В).

Модель

Извещателя ИП 102

Конструктивное исполнение ИП 102 1В Класс извещателя  по НПБ 85–2000 Температура срабатывания, 0С
максимальных

максимально–

дифференциальных

с дифференциальной характеристикой
ИП 102 1В

Состоит из корпуса и гибкого

герметичного кабельного термодатчика в оболочке  из нержавеющей стали

B
C
D
F
G
H1
H2
H3
H4
H5
H6
H7
H8
H9
H10

BR1
CR1
DR1
FR1
GR1
H1R1
H2R1
H3R1
H4R1
H5R1
H6R1
H7R1
H8R1
H9R1
H10R1

BR
CR
DR
FR
GR
H1R
H2R
H3R
H4R
H5R
H6R
H7R
H8R
H9R
H10R

69-85
84-100
99-115
114-130
129-145
144-160
159-175
174-190
189-205
204-220
219-235
234-250
249-265
264-280
279-295
294-310

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

ИП 102 1В  -  В(75°С)  -  НС  - Т  -  5,0  - ТУ 4371-118-12150638-2005
1 2 3 4 5 6

1 – наименование и модель Извещателя пожарного;

2 – температурный класс по НПБ 85-2000

от В до Н10- для максимальных Извещателей;

от ВR1 до H10R1- для максимально-дифференциальных Извещателей;

от ВR до H10R- для Извещателей с дифференциальной характеристикой.

(в скобках указывается температура срабатывания в градусах Цельсия);

3- материал корпуса Извещателя и способ установки Извещателя:

А- алюминиевый сплав, установка на кронштейне;

НС- коррозионностойкая сталь 12Х18Н10Т, установка на стене;

НК- коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне

4 – тип штуцера:

Т – под прокладку кабеля в трубе с резьбой G 34-B;

Т -G 12 – под прокладку кабеля в трубе с резьбой G 12-B;

К – под кабель для открытой прокладки;

Б – под бронированный кабель

5 – длина кабельного термодатчика в метрах;

6 -обозначение технических условий.

Извещатель пожарныйИзвещатель пожарныйРис.1 - Извещатель пожарный теловой

ИП 102 1В-НС (ИП102-В), монтаж на стену, вариант для открытой прокладки кабеля (К).











Извещатель пожарный ИП102-1В-НК Извещатель пожарный ИП102-1В-НК Рис.2 Извещатель пожарный ИП 102 1В-НК (ИП102-В) в корпусе из стали нержавеющей, монтаж на кронштейне, вариант для открытой прокладки кабеля







Извещатель пожарный ИП102-1В-АРис.3 - Извещатель пожарный ИП 102 1В-А (ИП102-В)
в корпусе из алюминиевого сплава, монтаж на кронштейне

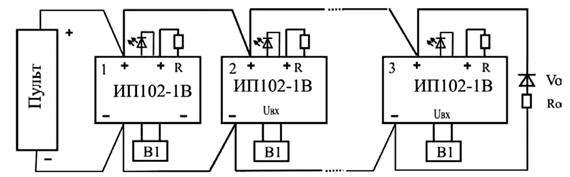

схема включения извещателей ИП102-1ВРис.4. Электрическая схема включения извещателей ИП 102 1В (ИП102-В) в шлейф пожарной сигнализации (двухпроводная линия)

1,2,3 - ИП 102 1В (ИП102-В)  – извещатель с кабельным термодатчиком В1.

  Извещатель 3 включён в режим оконечной цепи, Vo, Ro – элементы оконечной цепи (диод Vo устанавливается в случае питания знакопеременным напряжением)
