Серия вихретоковых датчиков измерения смещений большой амплитуды

dvt50

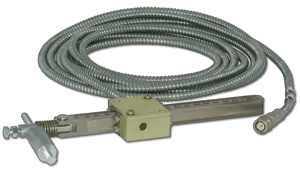

Серия вихретоковых датчиков измерения смещений большой амплитуды (ВШПА.421412.100.035). В состав датчика входит шток специальной конструкции, который перемещается внутри датчика. Датчик является неремотопригодным. На штоке градуирована миллиметровая линейка, позволяющая легко установить нулевой положение и проверить работу датчика.

Для крепления штока к контрольной поверхности на штоке предусмотрен механизм упрощающий монтаж датчика.

Соединительный кабель датчика помещен в металлорукав, защищающей радиочастотный кабель от механических повреждений.

Таблица 1. Основные технические характеристики

Параметр Значение
Диапазон измерения смещения, мм
(зависит от типа применяемого штока)
0–10; 0–20;
0–30; 0–50;
0–60; 0–80;
0–100; 0–120;
0–160; 0–250;
0–320; 0–360





Нелинейность амплитудной характеристики, % ± 4,0
Пределы допускаемой дополнительной погрешности измерения (по выходу преобрзователя), вызванной изменением температуры окружающей среды, % ± 4,0
Рабочий температурный диапазон, °С от 0 до +125
Габаритные размеры датчика без штока, мм 52х44х30
Стандартные длины соединительного кабеля, м 3; 5; 7; 9
Тип разъема датчика: вилка СР50-74 ФБ

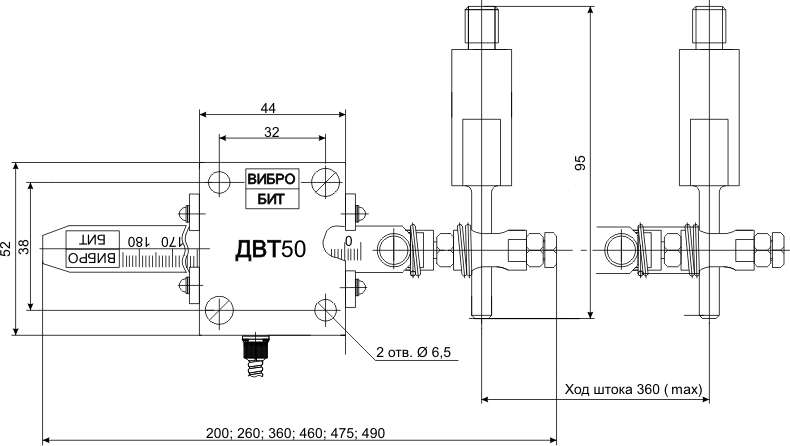

Рисунок 1. Габаритный чертеж ДВТ50



Применение

  • Абсолютное расширение цилиндра;
  • Положение исполнительного органа;
  • Смещение деталей и узлов.

Аксессуары

  • Механизм установки МУ12;
  • Комплект крепежа.
  • Аппаратура «Вибробит». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
