ИП1, ИП1-Ех

Вернуться назад

Предназначены для преобразования сигналов преобразователей сопротивления и термоэлектрических преобразователей в унифицированный электрический выходной сигнал постоянного тока в системах автоматического контроля, регулирования и управления технологическими процессами. Используются в нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической промышленности, а также на морских судах.

Технические характеристики по техническим условиям ТУ 4227-082-12150638-2002:

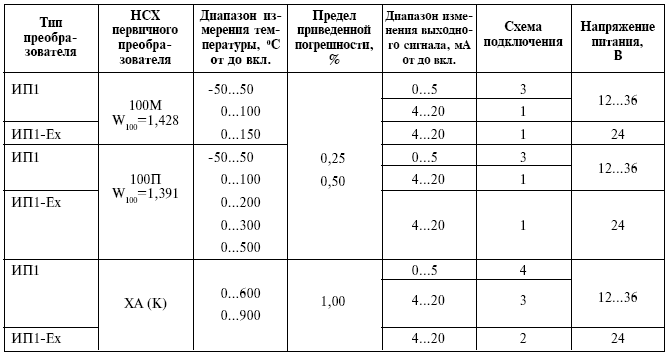

Диапазон измеряемых температур, НСХ первичного преобразователя, основная приведенная погрешность, диапазон выходных сигналов, схемы подключения и диапазон изменения напряжения питания приведены в таблице.

Зависимость выходного тока от температуры – линейная.

Связь между цепями питания и первичным преобразователем – гальваническая.

Количество каналов измерения – 1

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 – IP54.

Устойчивость к механическим воздействиям по ГОСТ 12997-84 – группа N3 (частота от 5 до 80 Гц; амплитуда вибросмещения 0,075 мм, ускорение 9,8 м/с2).

Потребляемая мощность, Вт, не более 1,0.

Масса, кг, не более: – преобразователя ИП1 2,0;

- преобразователя ИП1-Ех 2,6.

Вводное устройство извещателей может быть выполнено под монтаж круглым кабелем с диаметром 8-10; 10-12 и 12-14 мм.

При заказе ИП и при записи в другой документации необходимо указать:

- тип преобразователя (ИП1, ИП1-Ex);

- дополнительный шифр приемки:

- МР – Российский Морской Регистр Судоходства;

- РР – Российский Речной Регистр;

- без дополнительного шифра для общепромышленного исполнения;

- условное обозначение материала корпуса:

- Н – нержавеющая сталь типа 12Х18Н10Т по ГОСТ 5632;

- С – углеродистая сталь по ГОСТ 1050 с защитным покрытием;

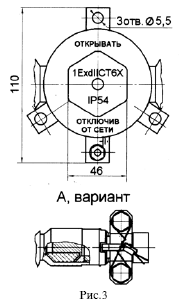

- условное обозначение конструктивного исполнения (номер рисунка 1, 2, 3 или 4);

- обозначение номинальной статической характеристики первичного преобразователя (100П, 100М, ХА(К);

- диапазон изменения выходного сигнала (0 … 5 мА, 4 … 20 мА);

- диапазон измеряемых температур (по таблице);

- предел допускаемой основной погрешности (0,25; 0,50 или 1,00%);

- информацию о вводном устройстве для ИП1:

- материал штуцера (ШТ-Н – штуцер из нержавеющей стали типа 12Х18Н10Т; ШТ-С – штуцер из углеродистой стали с защитным покрытием);

- тип уплотнительной эластичной прокладки (РП-0 – прокладка без центрального отверстия; РП-Л – прокладка с отверстием под лапшу; РП-8, РП-10, РП-12 – прокладка под круглый кабель диаметром 8, 10, 12 мм соответственно);

- информацию о вводном устройстве для ИП1-Ех:

- тип штуцера (ШТВ-Тр – штуцер для монтажа кабеля в трубе; ШТВ-БК – штуцер для монтажа бронированным кабелем);

- обозначение присоединительной резьбы только для штуцеров ШТВ-Тр (G1/2″ или G3/4″);

- тип уплотнительной эластичной прокладки (РПВ 8-10, РПВ 10-12, РПВ 12-14 -прокладка с отверстием под круглый кабель диаметром 8-10, 10-12, 12-14 мм соответственно);

Пример записи при заказе:

Измерительного преобразователя ИП1-Ех с корпусом из коррозионностойкой стали 12Х18Н10Т, исполнения рис. 3, с номинальной статической характеристикой (НСХ) преобразования 100М, выходным током 4-20 мА, диапазоном измерения температур от 0 до 150 0С, пределом допускаемой погрешности 0,25%, трубным вводным устройством с присоединительной резьбой G3/4″ из стали 12Х18Н10Т под кабель диаметром 10-12 мм общепромышленного исполнения:

Преобразователь измерительный ИП1-Ех-Н3-100М-4…20мА/0…1500С-0,25%-ШТВ-ТР-G3/4-РП 10-12 ТУ 4227-082-12150638-2002.

Тот же, изготовленный под техническим надзором Российского Морского Регистра судоходства:

Преобразователь измерительный ИП1-Ех МР – Н3-100М-4…20мА/0…1500С-0,25%-ШТВ-ТР-G3/4-РП 10-12 ТУ 4227-082-12150638-2002.

Измерительного преобразователя ИП1 с корпусом из углеродистой стали, исполнения рис. 1 с номинальной статической характеристикой (НСХ) преобразования ХА(К), выходным током 0-5 мА, диапазоном измерения температур от 0 до 6000С, с пределом допускаемой погрешности 1%, с вводным устройством из углеродистой стали для круглого кабеля диаметром 10 мм общепромышленного исполнения:

Преобразователь измерительный ИП1 – С1 – ХА(К) – 0…5 мА/0…6000С – 1,0% – ШТ-С-РП-10 ТУ 4227-082-12150638-2002.

Тот же, изготовленный под техническим надзором Российского Речного Регистра:

Преобразователь измерительный ИП1 РР – С1 – ХА(К) – 0…5 мА/0…6000С – 1,0% – ШТ-С-РП-10 ТУ 4227-082-12150638-2002.
