ЕхОПЗС

Вернуться назад
описание
документация

Предназначен для непрерывной круглосуточной работы по обеспечению возможности выдачи звуковых и световых тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.

Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

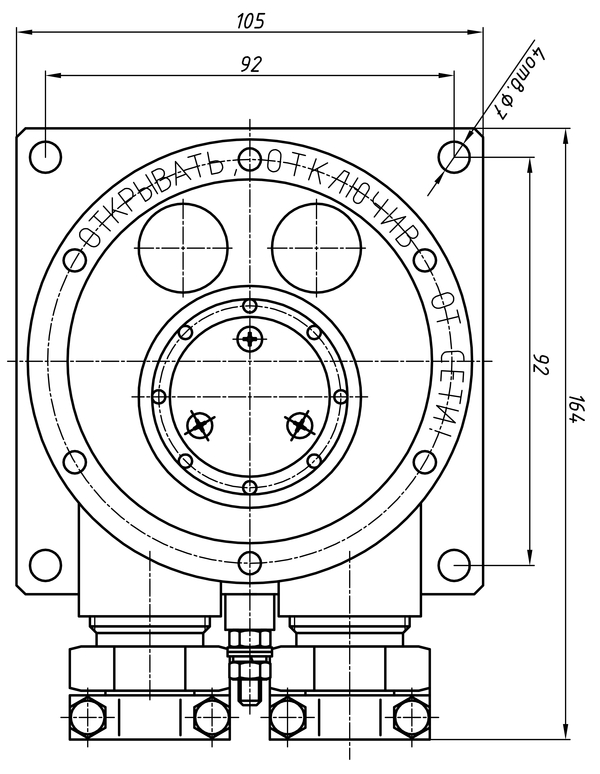

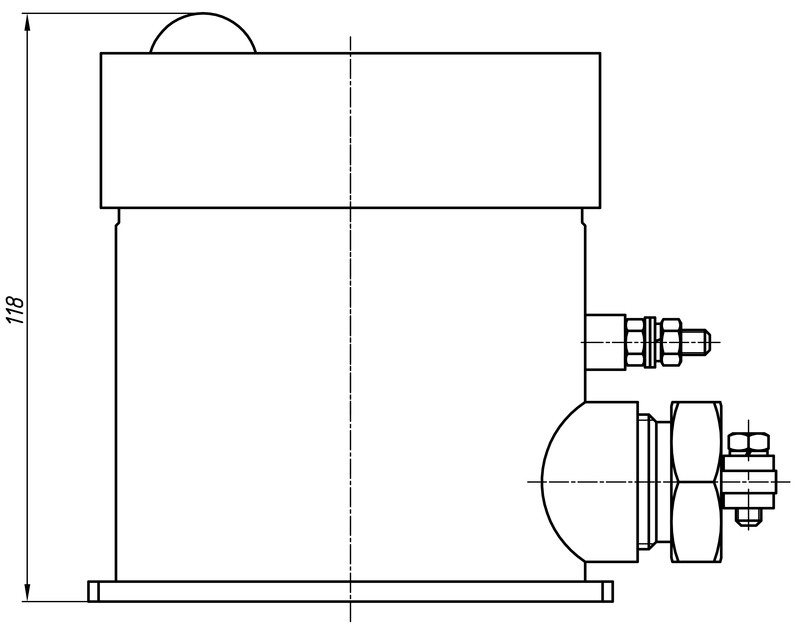

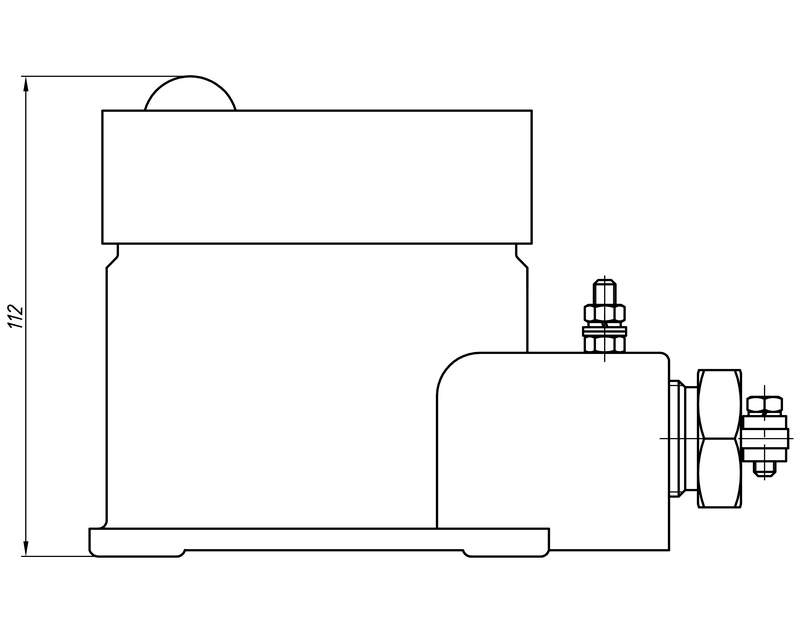

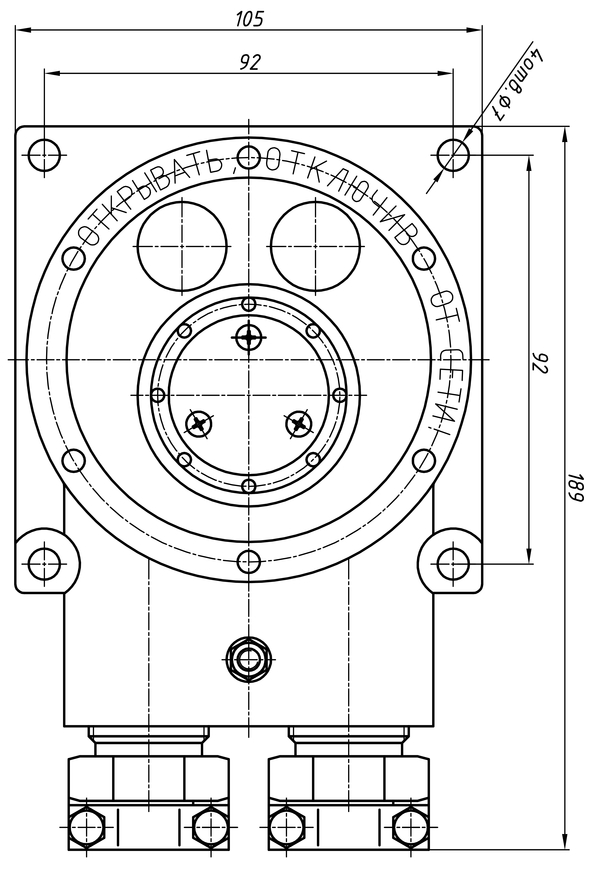

Рис.1 Габаритные и присоединительные размеры оповещателя ЕхОПЗС

ПОДКЛЮЧЕНИЕ ОПОВЕЩАТЕЛЯ В ШЛЕЙФ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

На печатной плате оповещателя расположены доступные потребителю дублированные клеммы питания, клеммы для подключения «сухого контакта» от внешнего прибора и четыре DIP-переключателя для выбора звукового и светового сигналов.

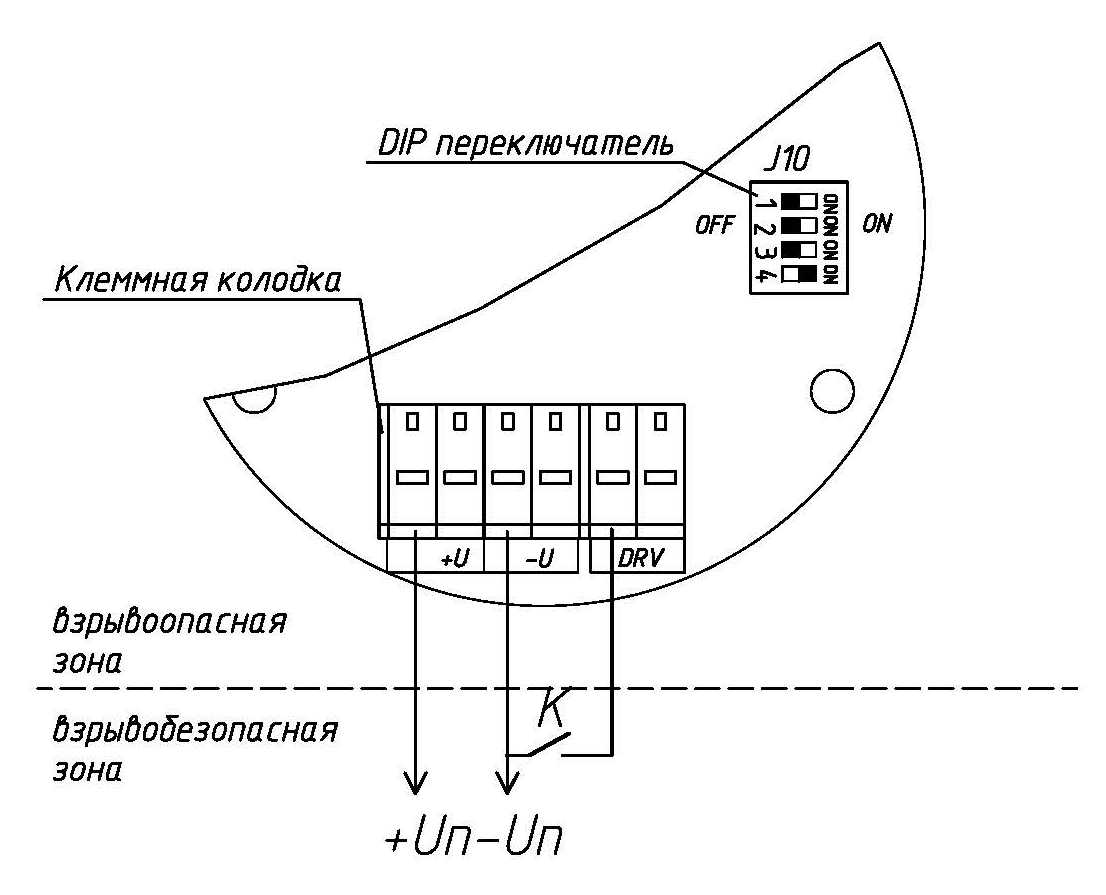

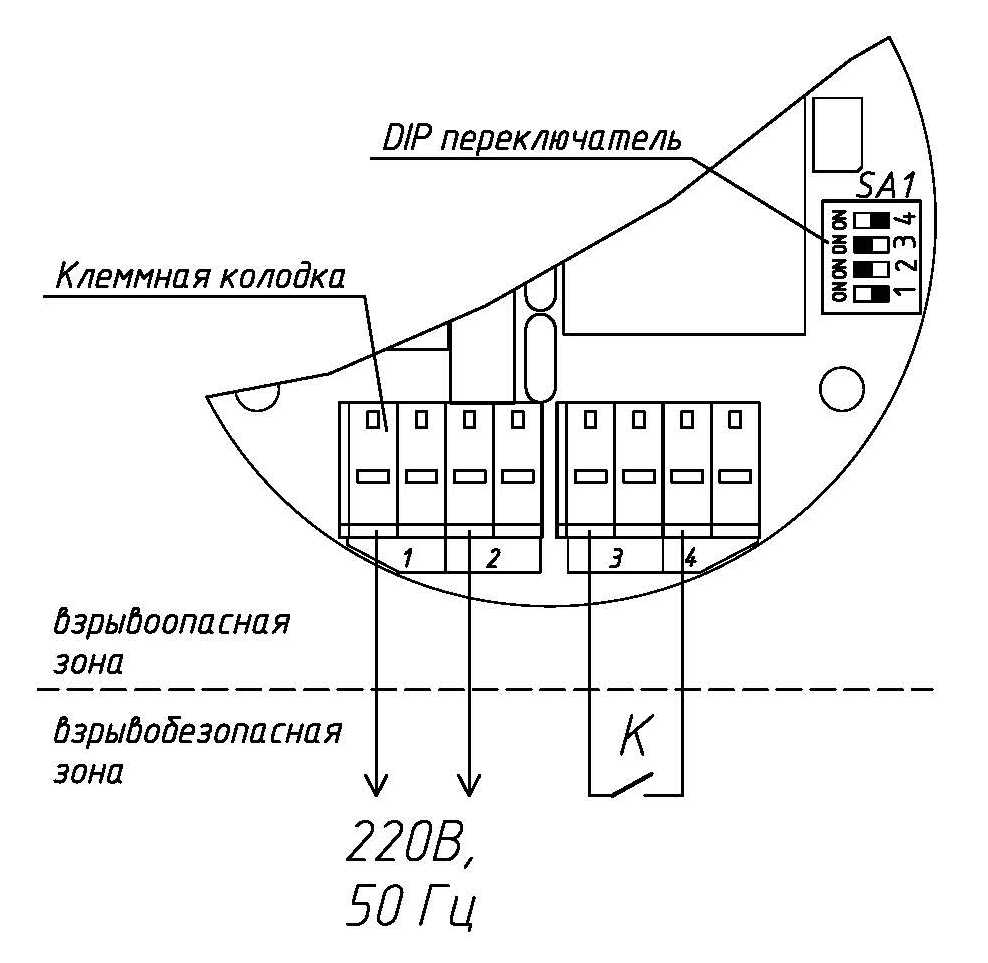

Рис.2 Схема подключения светозвукового оповещателя ЕхОПЗС с индексом 220 на рис.(а) и ЕхОПЗС с индексом 24 на рис.(б) для работы в режимах 1 (контакт К разомкнут) и 2 (контакт К замкнут). Звуковой и световой сигналы оповещателя выбираются DIP-переключателями.

Ниже, по ссылке, можно скачать таблицы 1 и 2, где приведены возможные варианты работы звуковых и световых сигналов оповещателя в режиме 1 – условно дежурный режим (контакт К разомкнут) и режим 2 – условно аварийный режим (контакт К замкнут).

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

1 – тип прибора ЕхОПЗС;

2 – напряжения питания:
        - 24В;
        - 220В;

3 – МР – дополнительный индекс для оповещателей, выпускаемых под техническим наблюдением Российского Морского Регистра Судоходства;

4 – материал корпуса:
        - Н – нержавеющая сталь;
        - А – алюминиевый сплав;

5 – тип штуцера кабельного ввода:
        -Т – для прокладки кабеля в трубе с присоединительной резьбой G 3/4;
        -Т G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2;
        - К – под кабель для открытой прокладки;
        - Б – под бронированный кабель;
        - БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;
        - М20 – под металлорукав, кабель диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;
        - М25 – под металлорукав, кабель диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель Герда-СГ-Н-М25х1,5;
        -З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
        -З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
        -З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

6 – диаметр подключаемых кабелей:
        - без обозначения – от 8 до 14 мм по поясной изоляции;
        - 18 – для кабелей диаметром от 14 до 18 мм по поясной изоляции;

7 – цвет свечения светодиодов:
        - красный (К), белый (Б), зелёный (З), синий (С), жёлтый (Ж). Например, КК, БЗ или КС. По умолчанию – зелёный и красный.
        Примечание: обозначение светодиодов – сначала №1 (левый), затем №2 (правый). Положение оповещателя в пространстве – кабельными вводами вниз;

8 – обозначение технических условий: ТУ 4371-166-12150638-2016
