ДВТ20

Вернуться назад

Бесконтактный вихретоковый датчик смещений

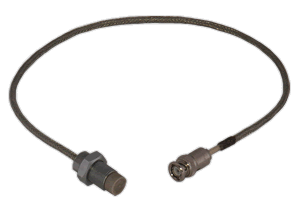

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.034). Выпускается несколько вариантов исполнения датчика различной длины и длиной соединительного кабеля. Датчик является неремотопригодным. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.





Таблица 1. Основные технические характеристики



Параметр Значение
Диапазон измерения смещения, мм 0 – 4
Нулевой воздушный зазор, мм 1,0
Нелинейность амплитудной характеристики, %, не более ±2,5
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % ±4,0
Рабочий температурный диапазон, °С от 0 до +180
Диаметр датчика М16х1
Стандартные длины датчика, мм 27; 30; 40; 50
Стандартные длины соединительного кабеля, м 0,5; 3; 5; 7; 9; 12
Тип разъема датчика: вилка СР50-74 ФБ

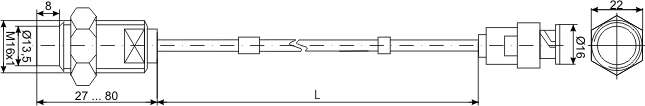

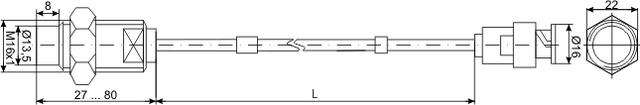

Рисунок 1. Габаритный чертеж ДВТ20

Применение

С преобразователем ИП34:

  • Осевой сдвиг ротора;
  • Относительное виброперемещение ротора;
  • Относительное расширение ротора;
  • Смещение деталей и узлов.

С компаратором К21:

  • Сигнализация срабатывания бойков автомата безопасности;
  • Контроль вращения (останова) оборудования;
  • Бесконтактный переключатель.



Аксессуары

  • Механизм установки МУ10;
  • Механизм установки МУ11;
  • Кабель соединительный КС10;
  • Коробки разъемов для защиты разъемов датчиков КР10, КР20;
  • Проходник для вывода кабеля датчика через корпус оборудования М24;
  • Комплект крепежа.



Стенды проверочные

  • Стенд проверочный СП10;
  • Стенд проверочный СП20.
