Вихретоковый датчик смещений

Таблица 1. Основные технические характеристики ДВТ82

Наименование параметра
Значение
Диапазоны измерения смещений (от и до включ.) (S), мм 0 – 50; 0 –100;
0–160; 0–320
Выходной сигнал (от и до включ.), мА 1 – 5; 4 – 20
Номинальное значение коэффициента преобразования (Кn), мА/мм:
– при выходном сигнале 1 – 5 мА
– при выходном сигнале 4 – 20 мА

4/S1
6/S
Пределы допускаемой основной приведенной погрешности измерения, % ±2,5
Пределы отклонения коэффициента преобразования от номинального значения, % ±2,5
Нелинейность амплитудой характеристики, % ±5
Сопротивление нагрузки, Ом, не более
– для выходного сигнала 1 – 5 мА
– для выходного сигнала 4 – 20 мА

2000
500
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур для датчиков ДВТ, % ±2,5
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной влиянием относительной влажности на датчик и преобразователь, % ±2,0
Рабочей температурный диапазон, °С от +5 до +70
Ток потребления, мА, не более 100
Габаритный размер (без штока), мм 101х62х43

Неремонтопригодным является обмотки возбуждения датчика.

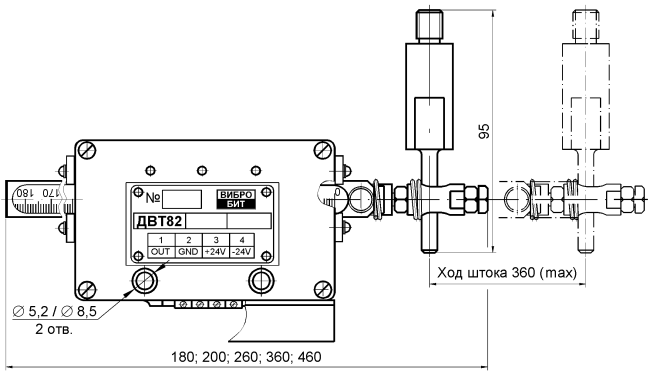

Рисунок 1. Габаритный чертеж ДВТ82

Применение

  • Абсолютное расширение цилиндра;
  • Положение исполнительного органа;
  • Смещение деталей и узлов.

Аксессуары

  • Механизм установки МУ11 ;
  • Кабель соединительный КС10 ;
  • Коробки разъемов для защиты разъемов датчиков КР10 , КР20 ;
  • Проходник для вывода кабеля датчика через корпус оборудования М24 ;
  • Комплект крепежа.
