Взрывозащищенные кнопки  ExВК

Взрывозащищенные кнопки ExВК  Предназначены для коммутации электрических цепей управления напряжением 0,5..500 В, коммутационным током 0,05..10 А, расположенными во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилам устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Технические данные.

Таблица 1

Наименование показателей

ExВК-1d

(ExВК-1dU)

ExВК-2md
1. Маркировка взрывозащиты, соответственно

1ExdIICT6

(ExdIICU)

1ЕхmdIICT6
2. Степень защиты от пыли и влаги по ГОСТ 14254 IP54 IP54

3. Диапазон рабочих температур в зависимости от материала корпуса, ºС:

- углеродистая качественная сталь (С)

- коррозионно-стойкая сталь (Н)

-30…+60

-50…+60

-30…+50

-60…+70

4. Номинальное напряжение, В:

- переменного тока частоты 50и 60 Гц

- постоянного тока

500

220

220

220

5. Номинальный ток, А 10 10
5.Диапазон коммутационных токов, А 0,05…10 0,2…10
6. Сечение присоединяемых проводов, мм2 не более 1,5 1,0
7. Вид нагрузки актив./индук. актив./индук.
8. Мощность коммутирования, не более Вт 600 660
9. Схема коммутации, (см. табл.2) 10, 01, 20, 02, 30, 03, 40, 04, 11, 12, 21, 22, 31, 13 20а
10. Группа условий эксплуатации по ГОСТ 17516.1 М8 М8

11. Механическая износостойкость кнопок по виду управления элемента, млн.циклов, не менее:

- с толкателем цилиндрическим или грибовидным

- с грибовидным фиксируемым толкателем

10

0,25

20

0,5

12. Диаметр присоединительного кабеля по поясной изоляции для ЕхВК-1d, и ЕхВК-2md, мм 8-14 10
13*. Длина кабеля марки КГВВ, м - 0,5
* Допускается поставка кнопки с кабелем КГВВ любой длины по отдельному заказу

Схемы коммутации взрывозащищенных кнопок серии Ех ВК

   Обозначение при заказе и количество замыкающих или размыкающих контактов.

Таблица 2

Обозначение Схема соединения Обозначение Схема соединения
10-1 замыкающий 01-1 размыкающий
20-2 замыкающих 02-2 размыкающих
30-3 замыкающих 20а-2 переключающих
40-4 замыкающих; 04–4 размыкающих
12–1 замыкающий и 2 размыкающих 21–2 замыкающих и 1 размыкающий

11–1 замыкающий и 1 замыкающий

22–2 замыкающих и 2 размыкающих
13–1 замыкающий и 3 размыкающих 31–3 замыкающих и 1 замыкающий
03-3 размыкающих

Пример записи при заказе:

ЕкВК  - 1d  -  01  -  С  -  2  -  Син  -  К  -  2
1 2 3 4 5 6 7 8


ЕхВК – взрывозащищенная кнопка;

1. Обозначение серии.

2. Обозначение исполнения:

- 1d - взрывозащищенная кнопка с маркировкой взрывозащиты 1ExdIICT6;

- 1dU – Ех-компонент предназначенный для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (IIA, IIB, IIC) с маркировкой взрывозащиты ExdIICU;

- 2md - взрывозащищенная кнопка с маркировкой взрывозащиты 1ExmdIICT6;

3. 01 - номер схемы коммутации в соответствии с таблицами 1 и 2;

4. С – Буква, указывающая материал корпуса: С – углеродистая качественная сталь;        Н – сталь коррозионно-стойкая;

5. 1 – Цифра, указывающая тип толкателя: 1 – цилиндрический, 2 – грибовидный, 3 – грибовидный с фиксацией;

6. Син – Буква, указывающая цвет толкателя:

Ч – черный; Кр – красный; 3ел – зеленый; Ж – желтый; Син – синий; Бел – белый.

Далее только для исполнений ExВК 1d:

7. К – Буква, указывающая вид кабельного ввода для различной прокладки кабеля:

- К – ввод для открытой прокладки кабеля;

- Т – ввод для трубной прокладки, присоединительная резьба G3/4;

- Б – ввод для прокладки бронированного кабеля;

- М – ввод для прокладки кабеля в металлорукаве.

Примечание: для Ех-компонентов не учитывается;

8. 2 – количество кабельных вводов:

- 1 – один кабельный ввод с диаметром кабеля от 8 до 14 мм;

- 2 – два кабельных ввода с диаметром кабеля от 8 до 14 мм.

Примеры обозначения при заказе:

1.Взрывозащищенная кнопка серии ЕхВК-1d со схемой коммутации 01, материал корпуса углеродистая качественная сталь, с грибовидным толкателем синего цвета, с двумя кабельными вводами.

Ex ВК-1d-01-C-2-Син-2

2. Взрывозащищенная кнопка серии ЕхВК-2md со схемой коммутации 20а, материал корпуса углеродистая качественная сталь, с грибовидным толкателем красного цвета, с длиной кабеля 0,5м

Ex ВК-2m-20а-С-2-Кр

3. тоже с длиной кабеля L=7м

Ex ВК-2m-20а-С-2-Кр-L=7м

Конструктивные исполнения модификаций кнопок серии ЕхВК.

Кнопки взрывозащищенной ЕхВК-1d с маркировкой взрывозащиты 1ExdIICT6

Взрывозащищенные кнопки комплектуются различными кабельными вводами:

- К – ввод для открытой прокладки кабеля;

- Т – ввод для трубной прокладки, присоединительная резьба G3/4;

- Б – ввод для прокладки бронированного кабеля;

- М – ввод для прокладки кабеля в металлорукаве.

Каждый кабельный ввод комплектуется заглушкой и резиновыми уплотнениями для ввода кабеля с диаметрами по поясной изоляции 8-10, 10-12, 12-14.

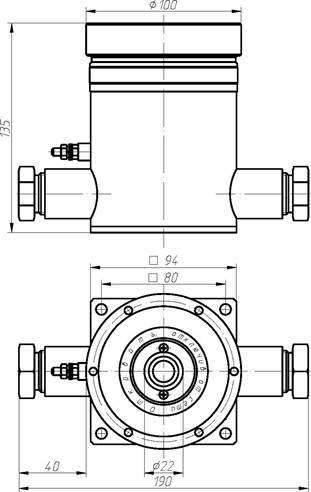

Габаритный чертеж:



Кнопка ЕхВК-1d цилиндрическим толкателем.Рис. 1 Взрывозащищенная кнопка ЕхВК-1d цилиндрическим толкателем.

















Кнопка ЕхВК-1d с толкателемРис. 2 Кнопка взрывозащищенная ЕхВК-1d с грибовидным толкателем (Остальное Рис.1)







Кнопка ЕхВК-1d с фиксациейРис. 3 Взрывозащищенная кнопка ЕхВК-1d с грибовидным толкателем с фиксацией. (Остальное Рис.1)

Кнопки ЕхВК-1 dU с маркировкой взрывозащиты ExdIICU

   Кнопки ЕхВК-1dU предназначены для встраивания во взрывозащищенное оборудование, например, посты, шкафы, пульты управления. Кнопки ЕхВК-1dU являются Ех-компонентом с маркировкой взрывозащиты ExdIICU и предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (IIA, IIB, IIC).

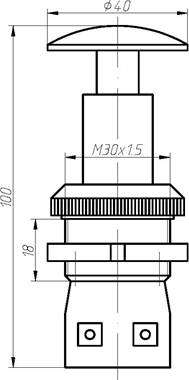

 Кнопка ЕхВК-1dUРис. 4 Кнопка взрывозащищенная ЕхВК-1dU цилиндрическим толкателем.













Кнопка ЕхВК-1dUРис. 5 Взрывозащищенная кнопка ЕхВК-1dU с грибовидным толкателем




Кнопка ЕхВК-1dUРис. 6 Кнопка взрывозащищенная ЕхВК-1dU с грибовидным толкателем с фиксацией. Толщина крышки взрывонепроницаемой оболочки не менее 6мм. Устанавливается в отверстия с внутренней резьбой М30х1,5. Фиксация с помощью контргайки.



























Кнопки взрывозащищенные ЕхВК-2md с маркировкой взрывозащиты ExmdIICТ6

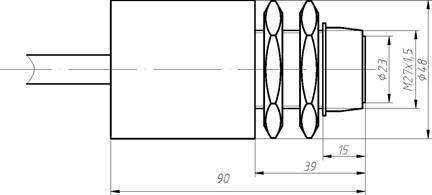

Кнопка ЕхВК-2md с цилиндрическим толкателемРис.7 Кнопка взрывозащищенная ЕхВК-2md с цилиндрическим толкателем.

Взрывозащищенная кнопка ЕхВК-2md предназначена как для встраивания во взрывозащищенное оборудование, например, посты, шкафы, пульты управления, взрывонепроницаемые оболочки и оболочки с взрывозащитой вида «е» взрывозащищенного оборудования I и II групп (IIA, IIB, IIC). так и для отдельного использования.

Кнопка ЕхВК-2md с толкателемРис.8 Кнопка взрывозащищенная ЕхВК-2md с грибовидным толкателем











Кнопка ЕхВК-2md с толкателемРис.9 Взрывозащищенная кнопка ЕхВК-2md с грибовидным толкателем с фиксацией.

Марка применяемого кабеля КГВВ ТУ 16.505.665-74.

Толщина крышки оболочки не более 10 мм.
