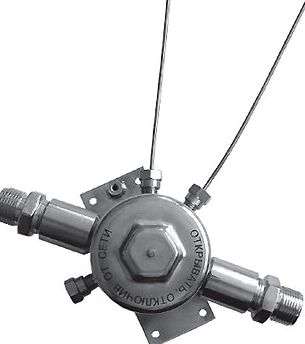

Двухзонные извещатели пожарные ИП 102 1В1х2 (ИП102-1В1х2)

Двухзонные извещатели ИП102–1В1х2   Извещатели пожарные тепловые взрывозащищённые двухзонные модели ИП 102 1В1х2 (ИП-102) ТУ 4371-118-12150638-2005 используется в составе систем пожарной сигнализации и предназначены для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

  Двухзонные Извещатели удовлетворяют требованиям «Правил классификации и постройки морских судов». Согласно требованиям НПБ 88-2001 «… п. 12.16. В каждом защищаемом помещении следует устанавливать не менее двух пожарных извещателей …». Извещатели ИП 102 1В1х2 (ИП-102) отличаются наличием двух независимых каналов измерения в одном корпусе, каждый канал измерения имеет свой кабельный термодатчик, что позволяет установить чувствительный элемент термодатчиков извещателя в разных зонах помещения (помещениях).

   Длина термодатчиков позволяет устанавливать корпус извещателя вне контролируемой зоны, например в помещении с меньшей вероятностью пожара.

   Каждый из двух каналов измерения может независимо реализовать функции максимальных, максимально-дифференциальных тепловых извещателей и извещателей с дифференциальной характеристикой (по заказу). В зависимости от температуры и времени срабатывания извещатели (любой из его каналов) подразделяются на классы по НПБ 85-2000 в температурном диапазоне от 69 до 310°С – см. таблицу 1.

   Извещатели пожарные теловые духзонные имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Маркировка взрывозащиты 1ЕxdibIIBT6

  Внутри извещателя размещены блоки искрозащиты, которые обеспечивают искробезопасность вида ib кабельного термодатчика при его механическом повреждении или при случайной подаче вместо напряжения питания напряжения до 220 В.

  При проектировании систем пожарной сигнализации маркировку взрывозащиты двухзонного извещателя ИП 102 1В1х2 необходимо рассматривать как 1ЕxdIIBT6 и не нормировать требования к электрическим цепям как искробезопасным, т.к. наличие в маркировке извещателя ib относится только к его внутренним цепям (термодатчикам).

  Извещатели тепловые могут эксплуатироваться в рабочем состоянии в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69.
Извещатели работоспособны в течение 1 часа при температуре, °С:
– для корпуса ИП 102 1В1х2 с электронной схемой 85
– каждого кабельного термодатчика Извещателя ИП 102 1В1х2 380

Максимальная температура, после воздействия которой в течение 2 минут Извещатели взрывозащищенные сохраняют работоспособность: – для корпуса ИП 102 1В1х2 (ИП-102) с электронной схемой 95

– конца каждого кабельного термодатчика Извещателя 400

    Двухзонные Извещатели пожарные взрывозащищенные поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G¾, (возможна поставка с присоединительной резьбой G½). В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.

     Защищённость тепловых Извещателей от воздействия пыли и воды IP 65 по ГОСТ 14254–96 Конструктивно ИП 102 1В2 (ИП-102) состоит из корпуса с крышкой и двух гибких герметичных кабельных термодатчиков (защитная арматура термодатчика – коррозионностойкая сталь 12Х18Н10Т). Длина каждого кабельного термодатчика L – от 0,5 до 50,0 м (определяется при заказе). Диаметр кабеля термодатчика – 3,0мм, минимально допустимый радиус изгиба кабеля – 30мм.

     Извещатели пожарные предназначены для крепления на стене. Габаритные размеры Извещателей показаны на рисунке 1. При выпуске из производства каждый канал измерения Извещателя настраивается на класс (конкретную температуру срабатывания) в соответствии с заказом, например В (70°С) и С(90°С).

Обозначения при заказе

ИП 102 1Вх2  -  МР  -  В(75°С)  -  5.0  -  Н1R(170°С)  -  0.5  -  Т  -  ТУ 4371-118-12150638-2005
1 2 3 4 5 6 7 8



1 – наименование и модель Извещателя (ИП 102 1В2 (ИП-102)) ;

2 – дополнительный шифр приемки (МР – для приборов, изготовленных под техническим наблюдением Российского морского регистра судоходства)

3 – температурный класс по НПБ 85-2000 первого канала измерения

от В до Н10 – для максимальных Извещателей;

от ВR1 до H10R1 – для максимально-дифференциальных Извещателей;

от ВR до H10R – для двухзонных Извещателей с дифференциальной характеристикой.

(в скобках указывается температура срабатывания в градусах Цельсия);

4 – длина кабельного термодатчика первого канала измерения в метрах

5 – температурный класс по НПБ 85-2000 второго канала измерения

от В до Н10 – для максимальных Извещателей;

от ВR1 до H10R1 – для максимально-дифференциальных Извещателей;

от ВR до H10R – для Извещателей с дифференциальной характеристикой.

(в скобках указывается температура срабатывания в градусах Цельсия);

6 – длина кабельного термодатчика второго канала измерения в метрах;

7 – тип штуцера кабельных вводов:

Т- под трубную прокладку кабеля с резьбой G 3\4-В;

Т- G 1\2- под трубную прокладку кабеля с резьбой G 1\2-В;

К- под кабель для открытой прокладки;

Б – под бронированный кабель

8 – обозначение технических условий.

Примеры обозначения при заказе:

1. Двухзонный пожарный тепловой взрывозащищённый извещатель модели ИП 102 1В1х2 (ИП-102), изготовленный под техническим наблюдением Российского морского регистра судоходства класс первого канала FR1 (температура срабатывания 130°С), длина термодатчика – 5,0 м, класс второго канала С (температура срабатывания 90°С), длина термодатчика – 0,5 м, под бронированный кабель :

«ИП 102 1В1х2 -МР- FR1(130°С)- 5,0- С(90°С) – 0,5 -Б ТУ 4371-118-12150638-2005».

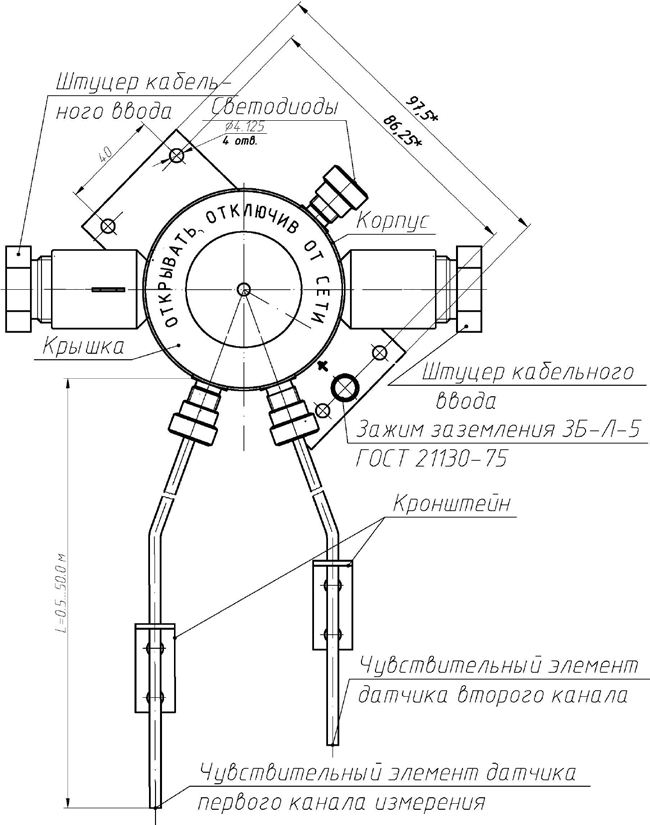

 Габаритные и присоединительные размеры Извещателя ИП102-1В1х2Рис. 1 - Габаритные и присоединительные размеры Извещателя ИП102-1В1х2 (ИП-102), вариант для открытой прокладки кабеля (К)

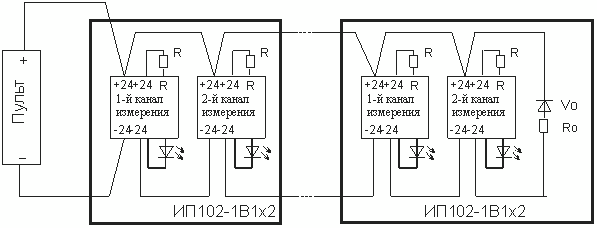

Электрическая схема включения двухзонных взрывозащищённых  извещателей ИП102-1В1х2Рис. 2 - Электрическая схема включения двухзонных взрывозащищённых тепловых извещателей ИП 102 1В1х2 (ИП-102) в двухпроводный шлейф одного приёмо-контрольного пульта



   Пульт – приёмо-контрольный пульт (устанавливается вне взрывоопасной зоны)
ИП 102 1В1х2
(ИП-102)-двухзонный тепловой извещатель классов В-Н10, каждый канал измерения имеет от-

дельный светодиод для сигнализации срабатывания (первый канал – светодиод красного света, второй
- зелёного цвета).
   Справа – ИП 102 1В1х2
(ИП-102)в режиме оконечного извещателя, Vo, Ro – элементы оконечной цепи, диод Vo устанавливается в случае питания извещателя знакопеременным напряжением

Резистор R – устанавливается потребителем, номинал резистора рассчитывается по формуле Rпит= (Uпит- 0,33 х I)/I, где Uпит- напряжение питания в шлейфе, I, мА – среднее значение тока в шлейфе при срабатывании одного канала измерения извещателя (например, 2 ма)

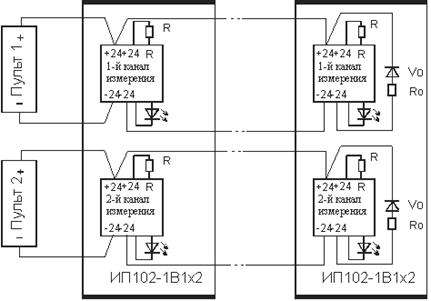

Электрическая схема включения двухзонных ИП102-1В1х2Рис. 3 - Электрическая схема включения двухзонных взрывозащищённых тепловых извещателей ИП 102 1В1х2 (ИП-102) в шлейфы двух приёмо-контрольного пультов





   Пульт 1, Пульт 2 – приёмо-контрольные пульты пожарной сигнализации и оповещения с гальваниче-
ски развязанными напряжениями питания (устанавливаются вне взрывоопасной зоны)
   ИП 102 1В1х2
(ИП-102) -двухзонный тепловой извещатель классов В-Н10, каждый канал измерения имеет от дельный светодиод для сигнализации срабатывания (первый канал – светодиод красного света, второй - зелёного цвета).

  Справа – ИП 102 1В1х2 (ИП-102) в режиме оконечного извещателя, Vo, Ro – элементы оконечной цепи, диод Vo устанавливается в случае питания извещателя знакопеременным напряжением

Резистор R – устанавливается потребителем, номинал резистора рассчитывается по формуле
R= (Uпит- 0,33 х I)/I, где Uпит- напряжение питания в шлейфе, I, мА – среднее значение тока в шлей-
фе при срабатывании одного канала измерения извещателя (например, 2 ма)
