Назначение

Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ (в дальнейшем –
термометры), предназначенные для бездемонтажной поверки (калибровки) рабочих средств измерения температуры классов допуска А, В и С по ГОСТ Р 8.625 и классов допуска 1 и 2 по ГОСТ 6616, имеющих внутренний встроенный канал для размещения образцового термометра.

Технические характеристики

Диапазон измеряемых температур, °С….. от 0 до 420.
НСХ преобразования…………………………… Pt100.
Значение доверительной погрешности в температурном эквиваленте при доверительной вероятно-
сти 0,95 в реперных точках, °С:
- тройная точка воды (0,010°С)…………………………………………………………………………………………… ±0,02;
- точка затвердевания олова (231,928°С) ……………………………………………………………………………. ±0,15;
- точка затвердевания цинка (419,527°С) …………………………………………………………………………….. ±0,30.
Время термической реакции в воде, с, не более…………………………………………………………………………..2.
Схема соединения выводных проводников ………………………………………………………четырехпроводная.
Материал корпуса и погружаемой части …………………………………….. сталь 12Х18Н10Т (08Х18Н10Т).

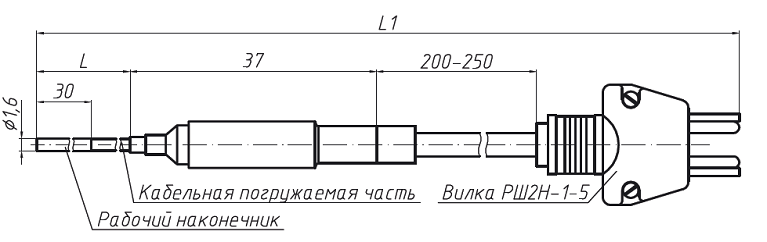

Конструкция и размеры термометра

Длина погружаемой части L=1000–8000мм (выбирается из ряда 1000, 1500, 2000, 2500, 3000, 4000,

5000, 6000, 7000, 8000 мм.

Для монтажа термометров с длиной погружаемой части более1500 мм допускается предваритель- ная правка погружаемой части стационарным правочным блоком ЮВМА.303482.001, который постав- ляется по отдельному заказу.

При заказе термометра и при записи его в технической документации необходимо указать:

- наименование и тип термометра;

- длину погружаемой части термометра L, мм;

- обозначение технических условий.

Пример записи термометра ТСП-ОМ с номинальной статической характеристикой Pt100 с длиной погружаемой части 1000 мм:

«Термометр  сопротивления платиновый эталонный  3  разряда малогабаритный  ТСП-ОМ-1000

ЮВМА.400520.013 ТУ».

Допускается сокращенная запись по примеру:

«Термометр сопротивления ТСП-ОМ-1000 ЮВМА.400520.013 ТУ».
