ТСП/1-2288, ТСМ/1-2288

Вернуться назад

Для измерения температуры жидких и газообразных химически не агрессивных сред, а также агрессивных сред не разрушающих защитную арматуру. Термометры сопротивления имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4211-130-12150638-2006

Диапазон измеряемых температур ºС:

- для ТСП – от минус 50 до плюс 500

- для ТСМ – от минус 50 до плюс 150

Класс допуска по ГОСТ 6651-94 – В, С

Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-94, ГОСТ Р8.625-2006 – 50М, 100М, 50П, 100П

Материал защитной арматуры – сталь 12Х18Н10Т

Схема соединений – четырехпроводная

Количество чувствительных элементов, шт – 1

Показатель тепловой инерции, с – 40

При заказе термометров и записи в технической документации необходимо указать:

- тип термометра  (ТСМ/1-2288, ТСП/1-2288);

- НСХ преобразования по ГОСТ 6651-94 (50П, 100П, 50М, 100М);

- класс допуска;

- длину монтажной части защитной арматуры L, мм (см.табл.);

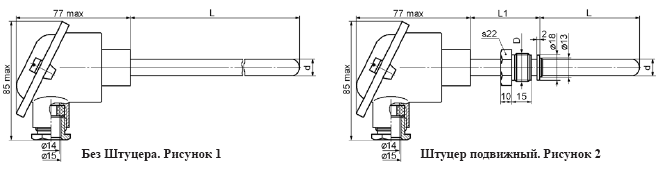

- номер рисунка (1, 2);

- обозначение технических условий.

Примеры записи при заказе

Термометр сопротивления медный ТСМ/1-2288, исполнения по рисунку 2, номинальная статическая характеристика 50М, класса допуска В, длина монтажной части L = 200 мм, -

ТСМ/1-2288-2 50М В L=200 мм;

Термовставки для него -

Термовставка для термометра ТСМ/1-2288 50М В L=200 мм, рис. 2

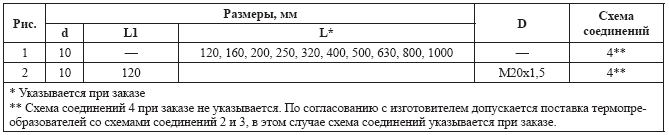

Исполнения термометров ТСП(ТСМ)/1-2288
