Табло взрывозащищенные световые  ТСВ 1 (ТСВ-1), ТСВ-1-12, ТСВ-1-220


  Табло взрывозащищенные световые  ТСВ–1Табло световое взрывозащищеное модели ТСВ 1 (ТСВ-1), ТСВ-1-12, ТСВ-1-220 предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

  Тревожный световой сигнал Табло взрывозащищенного светового ТСВ 1 (ТСВ-1), ТСВ-1-12, ТСВ-1-220 контрастно различим при его освещённости (Табло световое взрывозащищенное ТСВ 1, ТСВ-1-12, ТСВ-1-220) до 300 лк в телесном угле 90° с расстояния 15 метров.

  Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ»)

  Табло модели ТСВ 1, ТСВ-1-12, ТСВ-1-220 имеет три режима работы, доступных потребителю в процессе эксплуатации:

- мигание с частотой 0,5 – 5,0 Гц пр подаче постоянного напряжения питания;

- мигание с частотой напряжения питания;

- мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 – 24) В, поданному по третьему проводу.

Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99 1ExdIICT6
Степень защиты по ГОСТ 14254-96 IP 66
Применение в взрывоопасных зонах по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 1 и 2 классов
Климатическая зона ХЛ1.1 от минус 55 до 70 °С в атмосфере типа II, III или IV по ГОСТ 15150-69 индекс в обозначении H (резинная сталь)
Климатическая зона ХЛ1.1 от минус 55 до 70 °С в атмосфере типа II по ГОСТ 15150-69 индекс в обозначении А (алюминиевый сплав)
ТУ завода - изготовителя ТУ 4371-117-12150638-2004
Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8-10, 10-12 и 12-14 мм Да
Частота мигания тревожного светового сигнала Табло  от 0,5 до 5 Гц
Допускаемая продолжительность непрерывной работы Табло в режиме тревожного светового сигнала, минут, не менее 120
Напряжение питания табло модели ТСВ-1-12 от 10 до 26 В постоянного тока
Напряжение питания табло модели ТСВ-1-220 (220±22)В, 50 Гц
Потребляемая мощность не более 6 Вт
Максимальное сечение проводов, подключаемых к клеммам Табло, не более 2,5 мм2
Размер надписи, мм, не менее 250х100
Габаритные размеры, мм, не более 400х180х100
Масса не более, кг С индексом (H) - 10,0
С индексом (A) - 5,5



  Табло световое взрывозащищенное ТСВ 1, ТСВ-1-12, ТСВ-1-220 выпускаются под техническим наблюдением Российского Морского Регистра судоходства.Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).

  В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 – 10, 10 – 12 и 12 – 14мм.

* По заказу выпускается специальная модель табло световое взрывозащищенное ТСВ 1, ТСВ-1-12, ТСВ-1-220 с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Пример записи обозначения при заказе и в другой документации:

ТСВ 1МР  -  12  -  Н  -  Т  -  18  -  К/Ч  -  ПОЖАР ТУ 4371-117-12150638-2004
1 2 3 4 5 6 7 8



1 – тип прибора ТСВ 1, ТСВ-1-12, ТСВ-1-220 и дополнительный шифр приемки МР (Морской Регистр)

2 – напряжение питания

- 12- постоянное напряжение в диапазоне от 10 до 26 В

- 220- переменное напряжение частотой 50Гц

3 -материал корпуса:

- Н - 12Х18Н10Т, А- алюминиевый сплав

4 -тип штуцера:

- Т - под прокладку кабеля в трубе с присоединительной резьбой G¾,

- Т – G ½ под прокладку кабеля в трубе с присоединительной резьбой G½).

- К- под кабель для открытой прокладки;

- Б - под бронированный кабель;

5 – Диаметр подключаемых кабелей

- без обозначения – от 8-14мм;

- «18» – от 14-18мм

6 -цвет свечения надписи/ цвет фона:

- К-красный, Ж - желтый, Б - белый, З - зеленый, С - синий, Ч - чёрный (только фон), например, К/Ч (цвет свечения- красный, цвет фона- чёрный)

7 – текст надписи, например, «ПОЖАР» или «ГАЗ, УХОДИ»;

8 – обозначение технических условий.

Рис.1 Схема подключения Табло модели
ТСВ 1 12 в режимах 1 и 2.

Диод VD и резистор R рекомендуется устанавливать для контроля цепи шлей- фа обратным напряжением. Тип диода и номинал резистора подбираются потре- бителем. Клеммы Х7 и Х8 – свободные, предназначены для установки, например, диода VD и резистора R

Рис.2 Схема подключения Табло взрывозащищенное световое модели
ТСВ 1 12 в режиме 3

Рис.3 Схема подключения Табло взрывозащищенное световое модели ТСВ 1, ТСВ-1-12, ТСВ-1-220 220 (питание переменным напряжением 220 В, 50Гц)

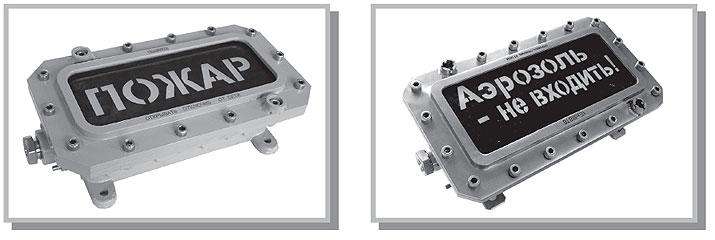

Рис. 4. Табло световое взрывозащищенное модели ТСВ 1, ТСВ-1-12, ТСВ-1-220

Рис.5 Разметка щита (стены) для установки табло взрывозащищенное световое модели ТСВ 1, ТСВ-1-12, ТСВ-1-220 в алюминиевом корпусе (а) и стальном корпусе (б)
