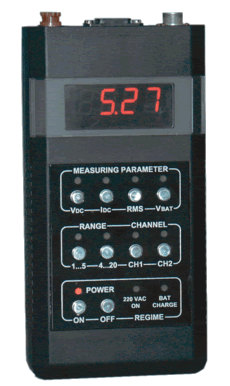

Прибор наладчика ПН 11

Прибор наладчика ПН 11 предназначен для проверки технического состояния аппаратуры «Вибробит 100» при установке, регулировке, монтаже и обслуживании.
  Прибор используется для проверки и калибровки:

  • датчиков с преобразователями;
  • датчиков с компараторами;
  • плат контроля.
      С помощью прибора производится регулировка и проверка, как отдельных узлов аппаратуры, так и каналов измерений.
      Конструктивно прибор выполнен в портативном исполнении в стандартном корпусе BOS800 из ударопрочной фенол-формальдегидной пластмассы производства фирмы «BOPLA» (ФРГ). Элементы управления и индикации расположены на верхней лицевой панели.

Питание прибора наладчика ПН11 может осуществляться от сети переменного тока 200В, 50ГЦ или четырех аккумуляторов NiMH типа АА. ПН11 иммет функцию заряда аккумуляторов при питании от сети.

Прибор наладчика ПН11 формирует необходимое напряжение +24В для питания преобразователей и компараторов.

Таблица 1. Основные технические характеристики


Параметр Значение
Выходное напряжение положительной полярности, В 24 ± 0,5
Ток нагрузки, А , не менее 0,15
Диапазоны измерения постоянного тока, мА   0 - 5 0 - 20
Диапазоны измерения СКЗ виброскорости, мм/сек 0 - 15 0 - 30
Максимальная погрешность измерений, %, не более 1,5
Диапазон изменения напряжения питания переменным током частотой 50 Гц, В 150 - 250
Диапазоны измерения постоянного напряжения, В  0 - 20 0 - 40
Масса, кг, не более 0,3
Габаритные размеры, мм 196х100х40

Калибровка и проверка

  • Датчиков с преобразователями;
  • Датчиков с компараторами.
