Проходники

Проходники М20 (ВШПА.421412.042), М24 (ВШПА.421412.042) предназначены для прохода кабелей датчиков через корпус оборудования. Проходник М20 (М24) имеет с одной стороны резьбу М20х1,5 (М24х1,5), позволяющую его установить непосредственно на крышку оборудования, с другой стороны существует возможность закрепить металлорукав Р3-Ц22 ТУ 3988-77, защищающий соединительный кабель датчика.

Герметизация проходника осуществляется с помощью шнура асбестового ШАОН 2 и эластосила 137-83. При больших потоках масла рекомендуется защитить проходное отверстие в корпусе оборудования маслоотбойным козырьком.

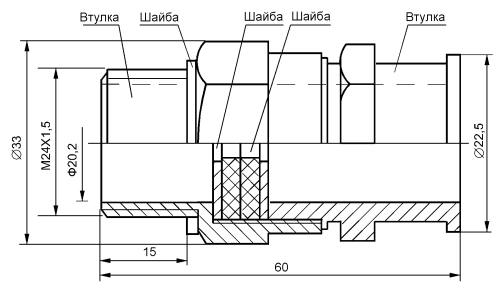

Рисунок 1. Габаритный чертеж М24

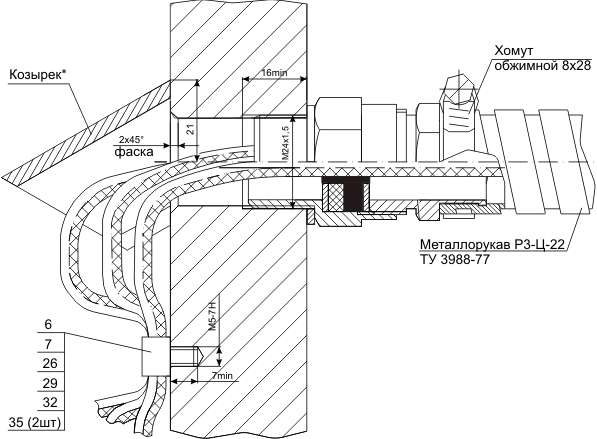

Рисунок 2. Чертеж установки М24
