КР10, КР20

Вернуться назад

Коробки разъемов КР10, КР20 предназначены для защиты соединительных разъемов датчиков и удлинительных кабелей КС10, КС11. Коробки разъемов применяются в случаях, когда датчик необходимо установить под крышкой оборудования, а соединительный разъем может быть поврежден агрессивной окружающей средой.

Соединительный разъемы датчика и удлинительного кабеля помещаются внутрь коробки разъемов, состоящей из двух половин. Для крепления коробки разъемов в корпусе предусмотрены отверстия. Коробки разъемов выполнены из стеклотекстолита СТЭФ-1 12.0 ГОСТ 12652-74.



Таблица 1. Характеристики и применяемость



Тип Обозначение Описание Габаритный размер, мм
КР10 ВШПА.421412.048 Защита одного разъема датчиков ДВТ 24х28х90
КР20 ВШПА.421412.049 Защита двух разъемов датчиков ДВТ 24х50х90



Габаритный чертеж КР10

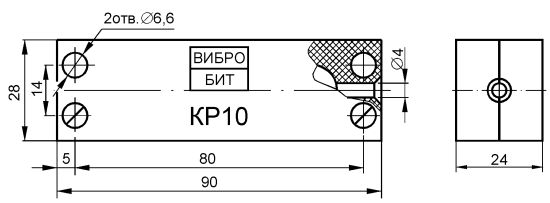

Рисунок 1. Габаритный чертеж КР10




Габаритный чертеж КР20

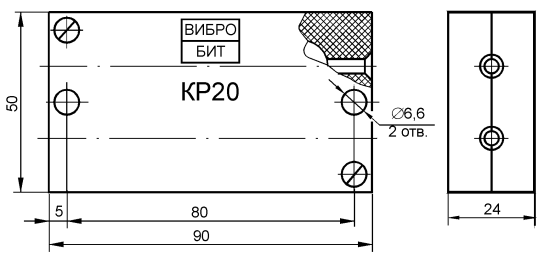

Рисунок 2. Габаритный чертеж КР20
