ТХА (ТХК, ТНН) / 1-0001

Вернуться назад

Данная термопара применяется для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью воздуха не более 80% в различных областях народного хозяйства, как самостоятельно, так и в качестве чувствительных элементов преобразователей термоэлектрических с защитными чехлами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТУ 4211-136-12150638-2006:

………………………………………………………….. ХА(К) НН(N) ………………………………………………………..ХК(L)

Диапазон измеряемых температур, ºС …….. от минус 40 до плюс 1000 …………. от минус 40 до плюс 600

(кратковременно) …………………………………… (1300) ……………………………………………………………………..(800)

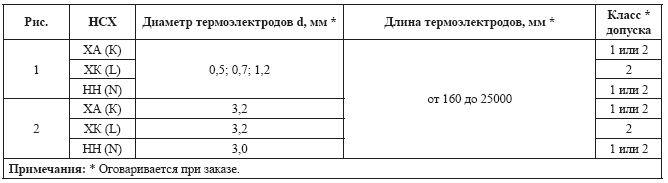

диаметр термоэлектродов, мм …………………………………………………………. 0,5; 0,7; 1,2 и 3,2 (3,0 для ТНН)

материал изоляции ………………………………………………………………………. керамическая трубка МКР, КТВП

масса погонного метра, кг не более – с диаметром электродов 1,2 мм …………………………………….0,12

- с диаметром электродов 3,2 мм ……………………………………..0,33

Производим поставку термопар следующих типов:

- с изоляцией из кремнеземистой нити – рабочая температура до плюс 600 0 С;

- с изоляцией из фторопласта – рабочая температура до плюс 2500 С.

При записи гибких термопар типа ТХА(ТХК, ТНН)/1-0001 необходимо указать:

- тип термопреобразователя (ТХА, ТХК, ТНН);

- диаметр термоэлектродов, мм;

- длину термоэлектродов, мм;

- класс допуска (1 или 2);

- обозначение настоящих технических условий.

Примеры записи при заказе:

Гибкая термопара типа ТХА/1-0001 с диаметром термоэлектродов 1,2 мм с керамическими бусами с длиной термоэлектродов 7100 мм класса допуска 1:

ТХА/1-0001 / 1,2 / 7100 – 1 ТУ 4211-136-12150638-2006.

Гибкая термопара типа ТХА/1-0001 с диаметром термоэлектродов 3,2 мм с керамическими бусами с длиной термоэлектродов 1000 мм класса допуска 2:

ТХА/1-0001 / 3,2 / 1000 – 2 ТУ 4211-136-12150638-2006.
