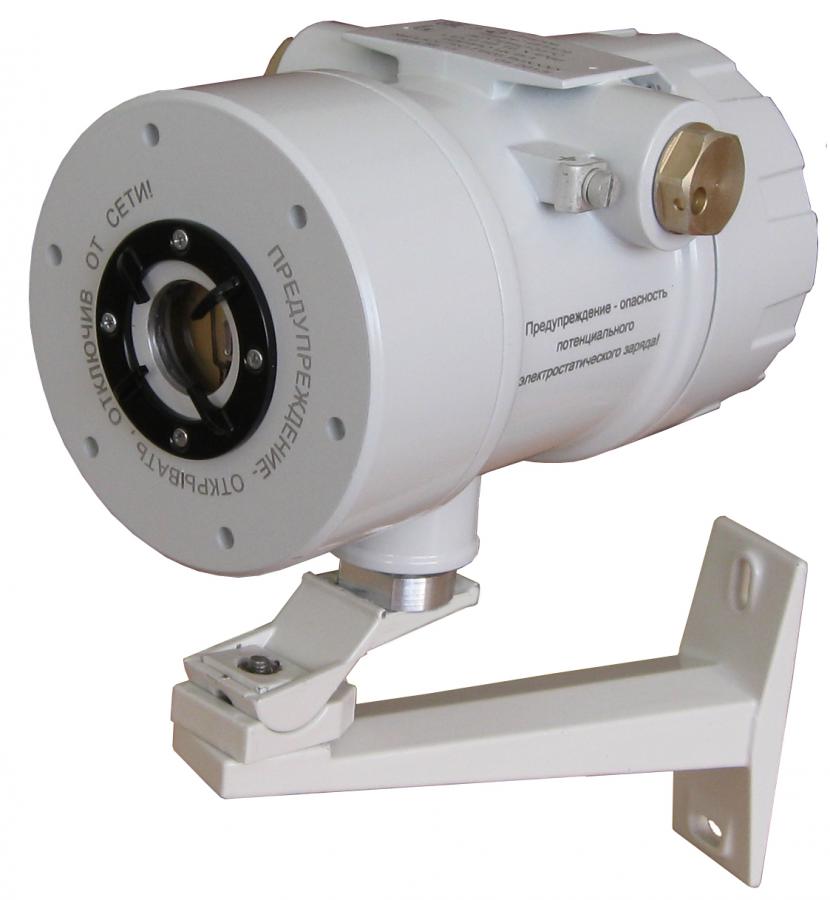

Извещатели пожарные пламени взрывозащищённые ИП329/ИП330 «Ладон» предназначены для обнаружения пламени, исходящего от очагов возгораний и сопровождающегося электромагнитным излучением, а также выдачи сигнала извещения о пожаре на приёмно-контрольный пульт системы пожарной сигнализации. Они предназначены для круглосуточной непрерывной работы во взрывоопасных зонах помещений и наружных установок 1 и 2 классов согласно ГОСТ Р52350.10-2005, РОСТ Р 5235.14-2006. Маркировка взрывозащиты 1ЕхdIIBT6X по ГОСТ Р 52350.0

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Извещатели имеют две модификации:

1. ИП329, ИП329Х – сенсор чувствительный к ультрафиолетовому излучению в диапазоне длин волн от 220 до 280 нм.

2. ИП330 – сенсор чувствительный к инфракрасному излучению в диапазоне волн от 4 до 5 мкм.

В каждой из модификаций извещатели имеют два исполнения:

а) Базовое – подключение к шлейфу пожарной сигнализации по 4х-проводной схеме (2 линии

– сигнальный шлейф, 2 линии — питание). Функция передачи сигнала «Пожар» осуществляется размыканием или замыканием сигнального шлейфа через реле «Пожар» типа «сухой контакт».

б) Расширенное – помимо функций базового исполнения, обладают дополнительными:

- самотестирование и контроль прозрачности защитного стекла, с выдачей сигнала «Неисправность» на выход извещателя (выходное реле «Неисправность» типа «сухой контакт») и на светодиодный индикатор, по внешнему запросу состояния — через RS-485, при наличии – на аналоговый выход 4-20 мА;

- ведение журнала событий, в котором регистрируются такие события, как включение питания, переход в дежурный режим, отключение питания, неисправность, пожарная тревога. Каж- дое событие имеет отметку времени и даты. Архивы событий хранятся в энергонезависимой памяти. Доступ к данным происходит через интерфейсный порт RS-485 по протоколу MODBUS;

- присвоение адреса для работы извещателя пламени в адресных сетях, построенных на основе линий связи стандарта RS-485 с протоколом MODBUS;

- изменение настроек извещателя пламени, таких как: время задержки сигнала о пожаре, граничный коэффициент загрязнения защитного стекла, период между запусками самотестирования и т.п.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

Извещатель пожарный пламени «Ладон» — ИП329 — О — К — 10 – Р ТУ 4371-154-12150638-2012

1        2    3   4      5                         6

1. Модификация:

- Извещатель пламени ИП329 ультрафиолетовый сенсор (температура эксплуатации до минус 50)

- Извещатель пламени ИП329Х ультрафиолетовый сенсор (температура эксплуатации до минус 60)

- ИП330 – инфракрасный сенсор

2. Исполнение:

- О – базовое

- Р – расширенное

3. Тип кабельных вводов:

- К – под кабель для открытой прокладки

- Б – под бронированный кабель

- М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ (см. раздел «штуцеры кабельные», рис.3)

- З – резьбовая заглушка с резьбой М25х1,5

4. Диаметр подключаемых кабелей:

- 8 – от 6 до 8мм

- 10 – от 8 до 10мм

- 12 – от 10 до 12мм

- 14 – от 12 до 14мм

5. Тип выходного сигнала (только для извещателей пламени расширенного исполнения):

- Р – релейные выходы «сухой контакт»

- А – токовый выход 4-20 мА

- РА — если требуется оба типа выходных сигналов

6. Технические условия
