НАЗНАЧЕНИЕ

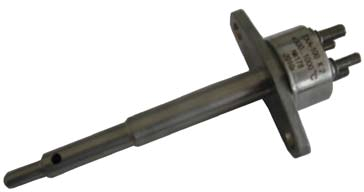

Преобразователи термоэлектрические ТХА-75, ТХА-100, ТХА-75К, ТХА-100К (в дальнейшем – термопреобразователи), предназначены для измерения температуры потока газов на выходе силовой турбины и компрессора газотурбинных двигателей морского назначения, эксплуатирующихся на стационарных объектах, на кораблях и морских судах с неограниченным районом плавания и удовлетворяют требованиям
«Правил классификации и постройки морских судов» Российского морского регистра судоходства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон измеряемых температур, ºС ………………………………………………………. от 300 до 1000
Предельный диапазон измеряемых температур, ºС ……………………………………… от минус 50 до +1200
НСХ по ГОСТ Р 8.585-2001 ……………………………………………………………………………………………………….. К Класс допуска по ГОСТ Р 8.585-2001…………………………………………………………………………………………..2
Предел допускаемых отклонений ТЭДС чувствительных элементов (термопар) от НСХ (±t), ºС:
- в диапазоне температур от 300 до 333 ºС включительно ………………………………………………………..2,5;
- в диапазоне температур св. 333 до 1000 ºС включительно………………………………………………… 0,075·t. Примечание – t – измеряемая температура, ºС.
Показатель тепловой инерции (ПТИ) термопреобразователей при скорости воздушного потока
150м/с2 и статическом давлении Рст = 9,8· 104 Па (1 кгс/см2) , с, не более ………………………………………..3.
Примечание – 150 м/с – максимальная скорость воздушного потока в месте установки термопреобразователей.
Конструкция и размеры термопреобразователей
| Индекс термопреобразователя | L, мм | Масса, кг, не более |
| ТХА-75, ТХА-75К | 75 | 0,18 |
| ТХА- 100, ТХА-100К | 100 | 0,20 |
Материал корпуса термопреобразователя:
- головка и фланец……………………………………………………………………….. сталь 08Х18Н10Т (12Х18Н10Т);
- защитная арматура (кроме камеры торможения) ………………………………………………………..20Х23Н18;
- камера торможения …………………………………………………………………………………………………….. ХН60ВТ. Вероятность безотказной работы термопреобразователя за 5000 часов не менее 0,98.
Назначенный срок службы – 16 лет.
Назначенный ресурс термопреобразователей 25000 часов.
При заказе термопреобразователя и при записи его в технической документации необходимо указать:
- наименование изделия (преобразователь термоэлектрический);
- индекс изделия (ТХА-75, ТХА-100, ТХА-75К, ТХА-100К);
- обозначение технических условий.
Пример записи преобразователя термоэлектрического ТХА-100:
Преобразователь термоэлектрический ТХА-100 ЮВМА.400520.010 ТУ.

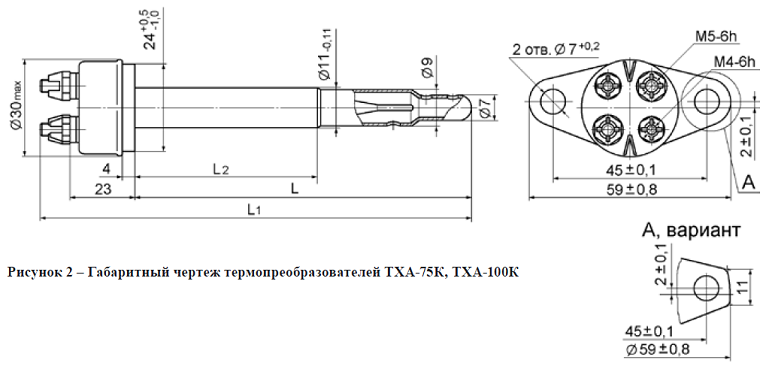

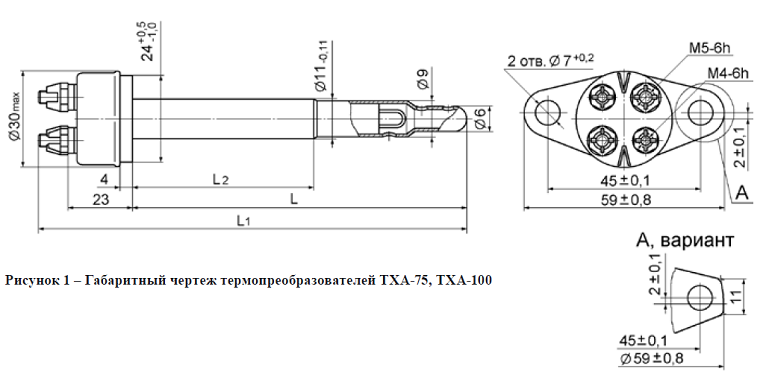

Габаритные, установочные, присоединительные размеры и схема электрическая соединений термопреобразователей приведены на рисунках 1, 2, 3.

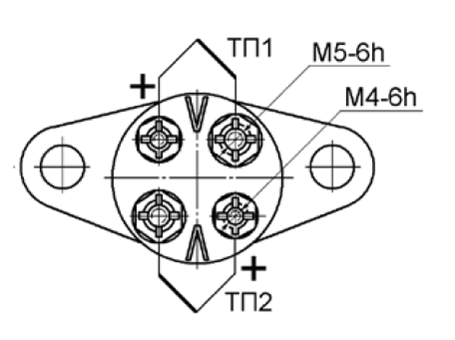

Рисунок 3 – Схема электрическая соединений термопреобразователей
