Бесконтактный вихретоковый искробезопасный датчик смещений

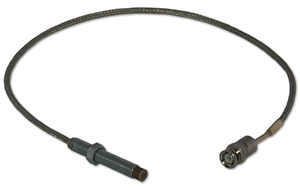

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.0181), выполненный с видом взрывозащиты «Искробезопасная электрическая цепь i». Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель. Датчик является неремотопригодным.
Устанавливаемый во взрывоопасных зонах датчик ДВТ10Ех должен включаться только в искробезопасные электрические цепи преобразователя ИП34Ех или компаратора К22Ех.
Таблица 1. Основные тхнические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения смещения, мм | 0 – 2 |
| Нулевой воздушный зазор, мм | 0,4 |
| Нелинейность амплитудной характеристики, %, не более | ±2,5 |
| Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % | ±4,0 |
| Рабочий температурный диапазон, °С | от -40 до +180 |
| Габаритный размер, мм | М10х1х50 |
| Длина соединительного кабеля, м | 7 |
| Тип соединительного разъема: вилка | СР50-74 ФБ |

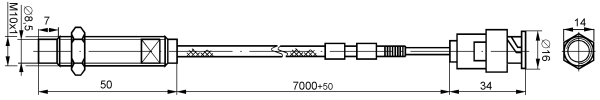

Рисунок 1. Габаритный чертеж ДВТ10Ех
Применение
С преобразователем ИП34Ех:
- Осевой сдвиг ротора;
- Относительное виброперемещение ротора;
- Искривление (эксцентриситет) ротора;
- Смещение деталей и узлов.
С компаратором К22Ех:
- Частота вращения ротора;
- Бесконтактный переключатель.
Аксессуары
- Механизм установки МУ11;
- Комплект крепежа.
Стенды проверочные
- Стенд проверочный СП10;
- Стенд проверочный СП32;
- Стенд проверочный СП50.
