Бесконтактный вихретоковый датчик смещений

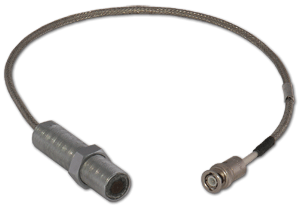

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.054). Выпускается несколько вариантов исполнения датчика с различной длиной соединительного кабеля. Датчик является неремотопригодным. Катушка датчика защищена экранированным корпусом датчика.
Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.
Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Нулевой воздушный зазор, мм | 0,8 – 1,5 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Частота срабатывания, Гц, не менее | 4000 |
| Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % | ±5 |
| Рабочий температурный диапазон, °С | от 0 до +180 |
| Диаметр датчика | М20х1 |
| Длина датчика, мм | 83 |
| Стандартные длины соединительного кабеля, м | 0,5; 3; 5; 7; 12 |
| Тип разъема датчика: вилка | СР50-74 ФБ |

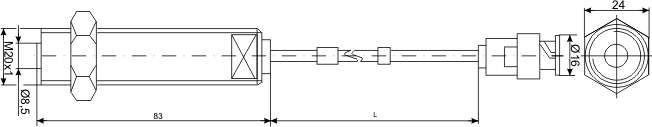

Рисунок 1. Габаритный чертеж ДВТ30
Применение
- Частота вращения ротора;
- Бесконтактный переключатель.
Аксессуары
- Кабель соединительный КС10;
- Коробки разъемов для защиты разъемов датчиков КР10, КР20;
- Проходник для вывода кабеля датчика через корпус оборудования М24;
- Комплект крепежа.
- Стенд проверочный СП20;
- Стенд проверочный СП50.
- Аппаратура «Вибробит». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
