Бесконтактный вихретоковый датчик смещений

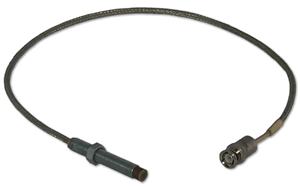

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.018). Выпускается несколько вариантов исполнения датчика различной длины и длиной соединительного кабеля. Датчик является неремотопригодным. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.

Параметр Значение
Диапазон измерения смещения, мм 0 – 1;  0 – 2
Нулевой воздушный зазор, мм 0,4
Нелинейность амплитудной характеристики, %, не более ±2,5
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % ±4,0
Рабочий температурный диапазон, °С от 0 до +180
Диаметр датчика М10х1
Стандартные длины датчика, мм 30; 40; 50; 70; 80; 85; 105; 110; 120; 30; 150; 155; 160; 180; 200
Стандартные длины соединительного кабеля, м 0,5; 3; 5; 7; 9; 12
Тип разъема датчика: вилка СР50-74 ФБ

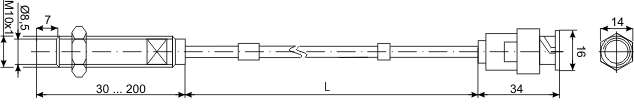

Рисунок 1. Габаритный чертеж ДВТ10



Применение

С преобразователем ИП34:

  • Осевой сдвиг ротора;
  • Относительное виброперемещение ротора;
  • Искривление (эксцентриситет) ротора;
  • Смещение деталей и узлов.

С компаратором К22, преобразователем ИП36:

  • Частота вращения ротора;
  • Бесконтактный переключатель.



Аксессуары

  • Механизм установки МУ11;
  • Кабель соединительный КС10;
  • Коробки разъемов для защиты разъемов датчиков КР10, КР20;
  • Проходник для вывода кабеля датчика через корпус оборудования М24;
  • Комплект крепежа.



Стенды проверочные

  • Стенд проверочный СП10;
  • Стенд проверочный СП32;
  • Стенд проверочный СП50.
