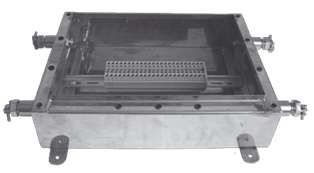

Коробки соединительные 2Ех-е-КСУВ, 2Ex-eia-КСУВ, 0Ex-ia-КСУВ
Коробки соединительные унифицированные взрывозащищенные 2Ех е КСУВ, 2Ex eia КСУВ, 0Ex ia КСУВ предназначены для ввода электрических кабелей диаметром от 8 до 54 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения посредством клеммных зажимов (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 0, 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также для эксплуатации в невзрывоопасных зонах и помещениях.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Маркировки взрывозащиты по ГОСТ Р 51330.0-99: 2Ех-е-КСУВ 0Ex-ia-КСУВ 2Ex-eia-КСУВ |
2ExeIIT6 0ExiaIICT6 2ExeiaIICT6 |
Степень защиты от внешних воздействий | IP 66 |
Температура окружающей среды коробки, в зависимости от материала корпуса: - углеродистая сталь с антикоррозионным покрытием. (С) - нержавеющая сталь (Н) |
-30°С до 50°С -60°С до 70°С |
Максимальное напряжение в исполнении Eхе/Ехia | 800В / 30В |
Клеммные зажимы для жил с максимальным сечением |
по выбору: 2,5 мм2; 4 мм2; 6 мм2; 10 мм2, 16 мм2. |
Покрытие корпуса коробки | порошковые покрытия; цвет RAL 7035 (серый), допускаются другие цвета по требованию заказчика |
Описание конструкции изделия.
Коробки соединительные выполнены в виде прямоугольного корпуса с закрепленной с помощью болтов крышкой, изготовленных из углеродистой стали с защитным покрытием или нержавеющей стали. Внутри корпуса расположены клеммные колодки. На боковых стенках корпуса размещаются кабельные вводы, материал вводов соответствует материалу корпуса коробки.
Взрывозащищенность коробок обеспечивается видами взрывозащиты: защитой вида <е> по ГОСТ Р 51330.8-99 и/или <искробезопасная электрическая цепь> уровня по ГОСТ Р 51330.10-99 и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99.
В качестве вводов применяются сертифицированные вводы кабельные ЕхdКВУ и ЕхеК- ВУ ТУ 3449-093-12150638-2008 собственного производства (см. рис.2 и табл. 1), комплектуемые специальными гайками (для обеспечения крепления вводов к корпусу.
Максимальное количество устанавливаемых кабельных вводов в зависимости от диаметра вводимого кабеля указаны в таблице 2.
Каждый кабельный ввод комплектуется резиновыми уплотнениями для кабелей диаметром согласно таблице 2 и заглушками, позволяющими заглушать его на весь срок службы с сохранением уровня взрывозащиты.
Таблица 1
Диаметр кабеля d, мм | DxS, мм | d3*, мм |
6-10 | 30х34 | G? |
10-14 | 36х40 | G? |
14-20 | 41х46 | G1 |
20-26 | 50х56 | G1? |
26-32 | 55х60 | G1? |
32-38 | 65х72 | G1? |
38-44 | 70х78 | G2 |
44-50 | 75х84 | G2? |
50-54 | 80х88 | G2? |
*Размер d3 используется только в кабельных вводах для прокладки кабеля в трубе или металлорукаве.

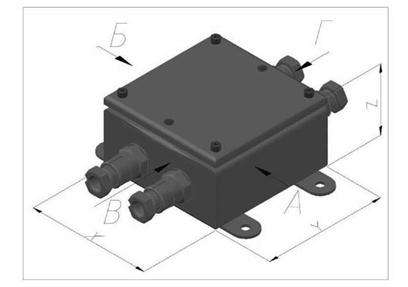

Рис.1 Габаритные размеры коробок соединительных без кабельных вводов. А, Б, В, Г – обозначение сторон.

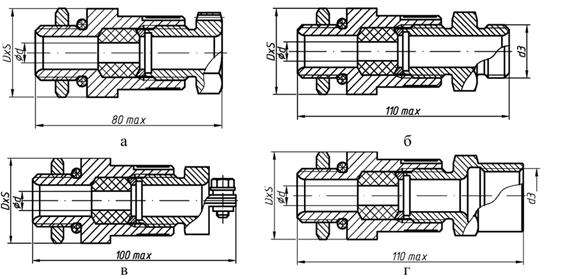

Рис.2 Кабельные вводы ЕхdКВУ в различных исполнениях и их обозначение при заказе:
а – для прокладки открытого кабеля, обозначение К;
б – для прокладки кабеля в трубе обозначение Т;
в – для прокладки бронированного кабеля, обозначение Бр;
г – для прокладки кабеля в металлорукаве, обозначение М.
Таблица 2. Коробки соединительной по габаритным и присоединительным размерам, максимальное количество кабельных вводов, устанавливаемых на различных исполнениях в зависимости от диаметра кабеля
Тип коробки Ех е КСУВ | Размеры*, мм | Сторона | Максимальное количество кабельных вводов на одной стороне в зависимости от диаметра кабеля d, мм | ||||||||||
X | Y | H | 6+10 | 10+14 | 14+20 | 20+26 | 26+32 | 32+38 | 38+44 | 44+50 | 50+54 | ||
01 | 150 | 150 | 80 | А, Б | 2 | - | - | - | - | - | - | - | - |
В, Г | 2 | - | - | - | - | - | - | - | - | ||||
02 | 200 | 200 | 100 | А, Б | 3 | 2 | 2 | - | - | - | - | - | - |
В,Г | 3 | 2 | 2 | - | - | - | - | - | - | ||||
03 | 300 | 180 | 90 | А, Б | 5 | 3 | - | - | - | - | - | - | - |
В, Г | 3 | 2 | - | - | - | - | - | - | - | ||||
04 | 200 | 200 | 150 | А, Б | 6 | 3 | 2 | 1 | 1 | 1 | 1 | - | - |
В, Г | 6 | 3 | 2 | 1 | 1 | 1 | 1 | - | - | ||||
05 | 300 | 300 | 150 | А, Б | 10 | 6 | 3 | 3 | 2 | 2 | 2 | - | - |
В, Г | 10 | 6 | 3 | 3 | 2 | 2 | 2 | - | - | ||||
06 | 300 | 300 | 200 | А, Б | 10 | 8 | 5 | 5 | 3 | 2 | 2 | 2 | 1 |
В, Г | 10 | 8 | 5 | 5 | 3 | 2 | 2 | 2 | 1 | ||||
07 | 400 | 300 | 150 | А, Б | 12 | 9 | 5 | 4 | 3 | 3 | 3 | - | - |
В, Г | 10 | 6 | 3 | 3 | 2 | 2 | 2 | - | - | ||||
08 | 400 | 300 | 200 | А, Б | 12 | 9 | 6 | 6 | 4 | 3 | 3 | 2 | 2 |
В, Г | 10 | 8 | 5 | 5 | 3 | 2 | 2 | 2 | 1 | ||||
09 | 500 | 350 | 200 | А, Б | 16 | 14 | 12 | 5 | 5 | 4 | 4 | 3 | 3 |
В, Г | 10 | 10 | 8 | 4 | 4 | 3 | 2 | 2 | 2 |
Коробки могут комплектоваться пружинными, винтовыми или заземляющими контактными зажимами (клеммными парами). По умолчанию устанавливаются пружинные контактные зажимы. Возможное количество пар зажимов, сечение жил проводов и максимальные токи для коробок различных исполнений представлены в таблице 3.
Таблица 3. Максимальное количество клеммных пар в зависимости от исполнения и сечения проводов.
Тип коробки Ех-е-КСУВ по таблице 2 | Сечение жил, мм2 | Допускаемый ток через одну пару зажимов, А (напряжение до 550В) | ||||||||
-01 | -02 | -03 | -04 | -05 | -06 | -07 | -08 | -09 | ||
Максимальное количество пар зажимов, шт. | ||||||||||
20 | 29 | 29 | 29 | 96 | 96 | 138 | 138 | 188 | 2,5 | 23 |
12 | 18 | 18 | 18 | 60 | 60 | 86 | 86 | 110 | 6,0 | 39 |
9 | 15 | 15 | 15 | 48 | 48 | 68 | 68 | 88 | 10,0 | 53 |
8 | 12 | 12 | 12 | 40 | 40 | 58 | 58 | 74 | 16,0 | 72 |
При записи коробки в технической документации и при заказе необходимо указать:
Коробка2 Ех е КСУВ 03 Н-2А10Бр- 2Б12К-3В10М- 2Г12К-13/2,5мм2- ТУ3449-092-12150638-2002
1 2 3 4 5 6
где:
1 – тип соединительной коробки (2Ех-е-КСУВ, 0Ex-ia-КСУВ или 2Ex-eia-КСУВ);
2 – 01:-09 модификация коробки по габаритам;
3 – Н модификация коробок по материалу (Н - нержавеющая сталь, С – углеродистая сталь с защитным покрытием);
4 – количество вводов на каждой стороне соединительной коробки (А,Б,В,Г) в зависимости от диаметра вводимого кабеля (Таблица 1) и вида прокладки кабеля, например 2А10Бр обозначает:
2 – количество вводов (Максимальное количество вводов в зависимости от диаметра кабеля указано в таблице 2);
А – обозначение стороны, на которую установлены кабельные вводы (А, Б, В, Г);
10 – максимальный диаметр прокладываемого через данный кабельный ввод кабеля (из диапазона диаметров кабеля указанных в таблице 1). Например 10 для диапазона диаметров 6-10 мм.
Бр – вид прокладываемого кабеля (Бр – бронированный, К – открытая прокладка, М – кабель в металлорукаве).
5 – количество контактных зажимов (клеммных пар), определяемых при заказе, и сечение подключаемых проводов (мм2) по таблице 3. 13/2,5 мм2 - это 13 проходных пружинных клемм для проводов сечением 2,5 мм2.
В заказе можно оговорить:
- установку контактных зажимов с различным сечением присоединяемого провода, пример:
13/2,5мм2-13/6мм2.
- установку винтовых контактных зажимов. При заказе винтовых контактных зажимов дополнительно указать <Винт>. Пример:
13/(Винт)2,5мм2.
- установку заземляющих контактных зажимов. При заказе заземляющих контактных зажимов дополнительно указать <Зем>. Пример:
13/(Зем)2,5мм2
6 – обозначение технических условий.
Соответствие обозначений коробок соединительных, выпускаемых различными производителями указано в табл. 4.
Таблица 4. Соответствие обозначений коробок соединительных взрывозащищенных стальных, выпускаемых различными производителями.
Тип, габариты (мм), материал. | ||||
ЗАО НПК <Эталон> г. Волгодонск. 2Ех-е-КСУВ-Н(С). 2Ех-еia-КСУВ-Н(С). 0Ех-ia-КСУВ-Н(С). |
ОАО <ВЭЛАН> г. Зеленокумск; ООО и ТД <ВЭЛАН>, г. Ростов на Дону. |
ООО <АТЭКС-Электро>, г. Санкт-Петербург. |
ООО <Провенто>, г. Нижний Новгород. |
ООО <Кортем-Горелтех> г. Санкт-Петербург. |
150х150х80 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-1 К3ПН-ВЭЛ-1 (174х174х125) Нержавеющая сталь. |
МТС 103 150х150х81 нержавеющая сталь. |
SBS 15.15.08 Ex (MBS 15.15.08 Ex)* 150x150x80 |
CSTB 151509 150x150x90 нержавеющая сталь. |
200х200х100 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-3 К3ПН-ВЭЛ-3 (174х240х125) Нержавеющая сталь. |
МТС 105 200х200х81 нержавеющая сталь. |
SBS 20.20.08 Ex (MBS 20.20.08 Ex)* 200x200x80 |
CSTB 191910 190x190x100 нержавеющая сталь. |
200х200х150 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-4 К3ПН-ВЭЛ-4 (190х280х126,5) Нержавеющая сталь. |
МТС 106 200х200х121 нержавеющая сталь. |
- |
CSTB 221513 229x152x130 нержавеющая сталь. |
300х180х90 нержавеющая сталь (углеродистая. Сталь). |
МТС 131 250х200х97 нержавеющая сталь. |
SBS 20.30.08 Ex (MBS 20.30.12 Ex) 200x300x80 |
- |
|
300х300х150 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-5 К3ПН-ВЭЛ-5 (240х240х125) Нержавеющая сталь. |
МТС 111 300х300х161 нержавеющая сталь. |
SBS 30.30.12 Ex (MBS 30.30.12 Ex)* 300x300x120 |
CSTB 303016 306x306x160 нержавеющая сталь. |
300х300х200 нержавеющая сталь (углеродистая. Сталь). |
- |
МТС 121 306х306х217 нержавеющая сталь. |
- |
CSTB 303020 306x306x205 нержавеющая сталь. |
400х300х150 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-7 К3ПН-ВЭЛ-7 (215х392х125) Нержавеющая сталь. |
МТС 115 300х400х161 нержавеющая сталь. |
SBS 30.40.12 Ex (MBS 30.40.12 Ex)* 300x400x120 |
CSTB 382616 380x260x160 нержавеющая сталь. |
400х300х200 нержавеющая сталь (углеродистая. Сталь). |
- |
МТС 002/02 372х324х200 нержавеющая сталь. |
- |
CSTB 382620 380x260x205 нержавеющая сталь. |
500х350х200 нержавеющая сталь (углеродистая. Сталь). |
ОЭАН-ВЭЛ-8 К3ПН-ВЭЛ-8 360х360х126,5 Нержавеющая сталь. |
МТС 122 382х458х217 нержавеющая сталь. |
SBS 40.60.12 Ex (MBS 40.60.12 Ex)* 400x600x120 |
CSTB 503520 500x350x205 нержавеющая сталь. |
