НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ
Фланцы предназначены для монтажа стандартных камерных диафрагм ДКС по ГОСТ 8.586-1-2005 на технологических трубопроводах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Фланцы выпускаются на условное давление и условный проход, указанные в таблице 1. Фланцы поставляются в комплекте с диафрагмой и отдельно. При заказе фланцев в комплекте с диафраг- мой заказчик оформляет исходные требования в опросном листе для диафрагмы.
Фланцы как при поставке с диафрагмой, так и при отдельной поставке, комплектуются соединительными шпильками, гайками и шайбами (см. Рис. 1). Патрубки отборов давления в ком- плект поставки не входят. На рис.1 представлена сборка диафрагмы ДКС исполнения 1 в комплекте с фланцами с выступом. Для исполнения 2 изготавливают ся фланцы с впадинами.

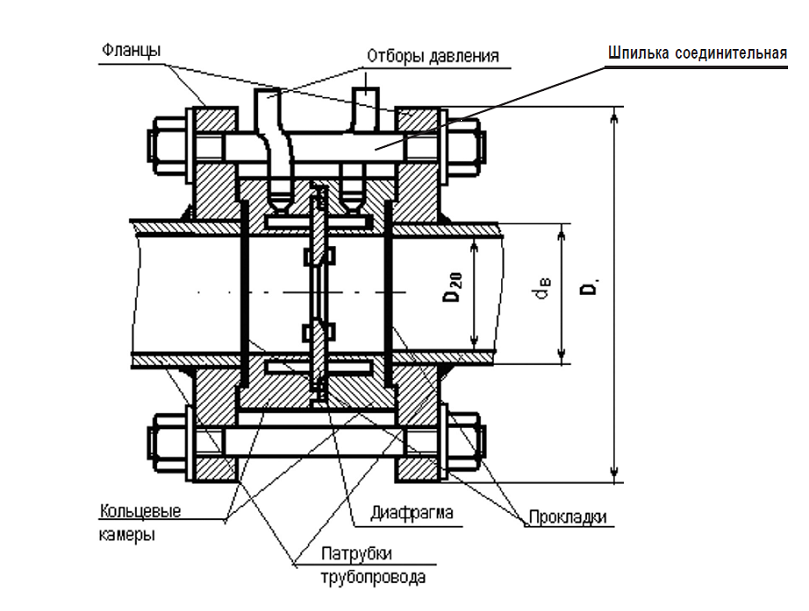

Рис. 1. Диафрагма ДКС собранная в комплекте с фланцами
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условное обозначение фланцев, параметры и комплектность приведены в таблице 1.
Материал фланцев – сталь 20 ГОСТ 1050-88 с монтажными изделиями из стали 20 с цинковым покрытием. Материал прокладок – паронит ПМВ ГОСТ 481-80.
Примечание – По требованию заказчика возможно изготовление фланцев из стали 12Х18Н10Т ГОСТ 5632-72.
|
Условное обозначение |
Ру, МПа |
Dу, мм |
Размеры, мм
(см.рис.1) |
Кол. на комплект, шт. |
Масса, кг | ||||
|
D |
dв+0,6 |
Фланцев |
Прокла-
док |
Шпилек |
Гаек, шайб | ||||
| 50-6 |
до 0,6 вкл. |
50 | 162 | 55,5 |
2 |
2 |
4(М16) |
8(М16) |
11,0 |
| 65-6 | 65 | 182 | 74,5 | 13,0 | |||||
| 80-6 | 80 | 195 | 87,5 | 14,5 | |||||
| 100-6 | 100 | 217 | 106,0 | 17,5 | |||||
| 125-6 | 125 | 247 | 131,0 |
8(М16) |
16(М16) |
22,0 | |||
| 150-6 | 150 | 280 | 156,5 | 26,0 | |||||
| 200-6 | 200 | 335 | 215,5 | 30,0 | |||||
| 250-6 | 250 | 390 | 269,0 | 12(М16) | 24(М16) | 35,0 | |||
| 300-6 | 300 | 460 | 320,0 | 12(М24) | 24(М24) | 63,0 | |||
| 400-6 | 400 | 535 | 415,0 | 16(М24) | 32(М24) | 98,5 | |||
| 50-25 |
св. 0,6 до 2,5 вкл. |
50 | 175 | 55,5 |
2 |
2 |
4(М16) | 8(М16) | 12,5 |
| 65-25 | 65 | 200 | 74,5 |
8(М16) |
16(М16) |
16,0 | |||
| 80-25 | 80 | 210 | 87,5 | 16,0 | |||||
| 100-25 | 100 | 250 | 106,0 |
8(М24) |
16(М24) |
22,0 | |||
| 125-25 | 125 | 295 | 131,0 | 36,0 | |||||
| 150-25 | 150 | 302 | 156,5 | 36,5 | |||||
| 200-25 | 200 | 360 | 215,5 | 12(М24) | 24(М24) | 44,0 | |||
| 250-25 | 250 | 425 | 269,0 | 12(М27) | 24(М27) | 60,0 | |||
| 300-25 | 300 | 490 | 320,0 | 16(М27) | 32(М27) | 78,5 | |||
Примечания:
1. Фланцы выпускаются с припуском по диаметру отверстия dв (диаметр указан в таблице). Доработку отверстия фланцев по действительному наружному диаметру патрубков к фланцам осуществляет заказчик.
2. По требованию заказчика возможно изготовление фланцев с dв, отличным от указанного в таблице1
3. При заказе фланцев (отдельная поставка) необходимо указать: наименование, условное обозначение (см. таблицу 1) и диаметр dв в миллиметрах (для фланцев без доработки)
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Фланцы с выступом с доработкой заказчиком на условное давление до 0,6 МПа и условным проходом 50 мм:
Фланцы 50-6-1.
Фланцы с выступом без доработки на условное давление св. 0,6 до 2,5 МПа и условным проходом 300 мм с диаметром отверстия 325,5 мм:
Фланцы 300-25-1 dв=325,5мм.
Фланцы с впадиной с доработкой заказчиком на условное давление св. 0,6 до 2,5 МПа и условным проходом 100 мм в комплекте с диафрагмой:
Диафрагма ДКС 25-100-а-2 Опр. Лист №45 ГОСТ 8.586.1-2005 с фланцами 50-25-2.
