Рукав соединительный предназначен для отвода измерительного прибора (датчиков давления, манометров) от точки отбора давления с целью защиты его от влияния повышенных температур, вибраций и т.д. Согнутое перед измерительным прибором кольцо образует сифон, в котором скапливается конденсат, защищающий чувствительный элемент от попадания в него горячего пара, что позволяет измерять давление паровых сред с температурой до 250°С.
Рукава предназначены для работы при условном давлении не выше 40 МПа в условиях соответствующих исполнению УХЛ – 2 по ГОСТ 15150-69, группе исполнения Д2(-50÷80°С) по ГОСТ12997-84.
Рукава выпускаются по ТУ 4212-107-12150638-2003
Материал деталей рукава сталь 12Х18Н10Т по ГОСТ 5632-72.
Длина рукава (кратна одному метру) в развернутом виде – до 5м.
По согласованию с заказчиком возможно изменение длины рукава.
В комплект поставки входят 2 прокладки диаметром 18 х 6 из паронита ПМБ-1-1,0 ГОСТ 481-80 или меди ГОСТ 859-78
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

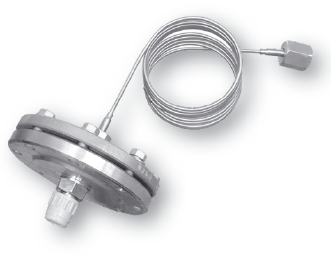

Рукав поставляется в согнутом кольцами виде. При установке рукав можно выпрямлять и изгибать в произвольное положение с радиусом изгибов не менее 50мм.
Если перед измерительным прибором оста- вить одно или более колец, они образуют си- фон, в котором скапливается конденсат, защищающий чувствительный элемент от попадния в него горячего пара, что позволяет измерять давление паровых сред с температурой до 250°С.
По согласованию с заказчиком возможно изменение длины рукава.
1-тип изделия
2-длина рукава в метрах
3- материал прокладок ( М-медь, П-паронит)
4-номер ТУ
