Преобразователь ИП37 (ВШПА.421412.100.180) предназначен для возбуждения обмотки вихретоковых датчиков и измерения размаха виброперемещения. ИП37 имеет два токовых выхода:
- выход переменного сигнала, пропорциональный мгновенному зазору между датчиком и контрольной поверхностью;
- выход постоянного сигнала, пропорциональный размаху вибробперемещения в диапазоне частота 5-1000 Гц.
С помощью выхода переменного сигнала можно выполнять контроль зазора между датчиком и контрольной поверхностью в любом режиме работы оборудования.
Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измерения смещений (от и до включ.) (S), мм | 0 - 2 |
| Диапазон измерения виброперемещения (Sr), мкм | 25 - 500 |
| Диапазон частот измерения виброперемещения, Гц | 0,05 – 1500 |
| Выходной сигнал (от и до включ.), мА: – по выходу постоянного тока – по выходу переменного тока |
4 – 20 1 – 5 |
| Номинальное значение коэффициента преобразования синусоидального виброперемещения (Kn), мА/мм: – по выходу постоянного тока – по выходу переменного тока, при выходном сигнале 1 – 5 мА |
32 0,707 |
| Сопротивление нагрузки, Ом, не более: – для выходного сигнала 1 – 5 мА – для выходного сигнала 4 – 20 мА |
2000 500 |
| Пределы допускаемой основной приведенной погрешности измерения смещения, % | ±2,5 |
| Пределы допускаемой основной погрешности измерения на базовой частоте и смещении 1мм, % | ±4,0 |
| Неравномерность амплитудно-частотной характеристики, % | ±2,5; -10 |
| Базовая частота измерений, Гц | 80±1 |
| Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной изменением температуры окружающей среды, %, % | ±2,0 |
| Рабочий температурный диапазон, °С | от 0 до +70 |
| Напряжение питания, В | +(18 - 36) |
| Ток потребления, мА, не более | 115 |
| Габаритный размер, мм | 101х62х43 |
| Тип разъема для подключения датчика | СР50-73 Ф |

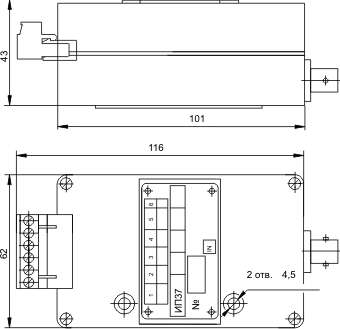

Рисунок 1. Габаритный чертеж ИП37
Применение
С датчиком ДВТ10:
- Виброперемещение ротора;
- Искривление «прогиб» ротора.
Аксессуары
- Коробка преобразрвателей КП13;
- Коробка преобразователей КП23В;
- Комплект крепежа.
